2. Job 编制器 PRG-NXTS-004S0 154 NXT 系列 编程手册 5. 在 Job 选择对话框中选择使用该应用程序的 Job。 备注 )使用 [Ctrl] 或 [Shift] 键可以多项选择。 6. Jo b 选择结束后， 单击 [OK]。 Job 选择对 话框关闭，显示 [Select panel side] 对话框。 7. 在 [Select panel side ] 对话框中， 选择 Job 共通的元件贴装面 （…
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 153

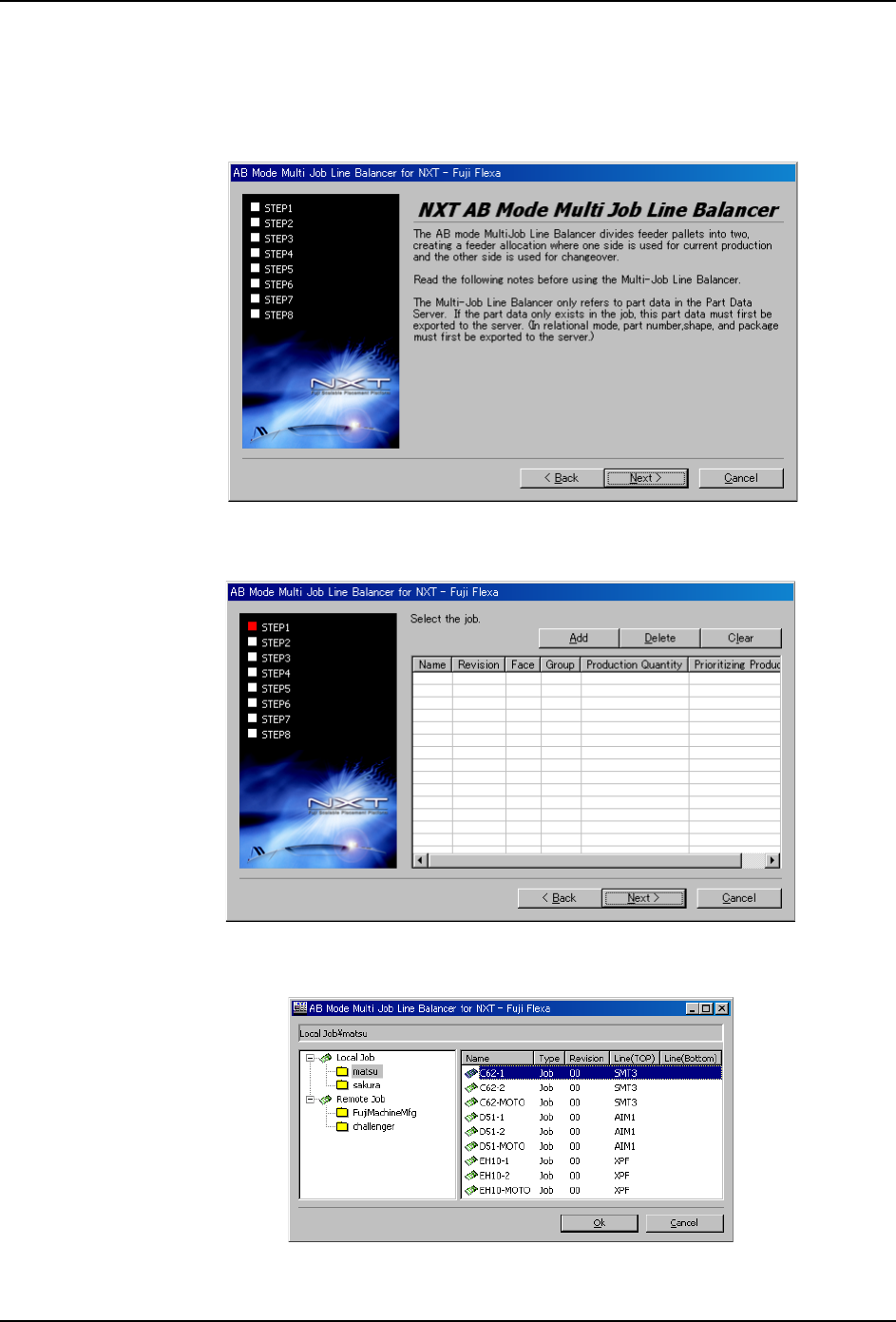

AB Mode Multi Job Line Balancer 的使用方法
1. 请选择 Fuji Flexa Directory 画面左侧的 Icon Bar 的 [MultiJobLineBalancer] 键。
2. 请点击 [AB Mode MultiJob LineBalancer]。启动 Wizard。
3. 在 AB Mode Multi Job Line Balancer 画面单击 [Next]，显示 STEP1 画面。
4. 单击 [Add]。显示 Job 选择对话框。
05OTM-0049E
05OTM-0051E
05OTM-0052
2. Job 编制器 PRG-NXTS-004S0
154 NXT 系列 编程手册
5. 在 Job 选择对话框中选择使用该应用程序的 Job。
备注 )使用 [Ctrl] 或 [Shift] 键可以多项选择。
6. Job 选择结束后，单击 [OK]。
Job 选择对话框关闭，显示 [Select panel side] 对话框。
7. 在 [Select panel side] 对话框中，选择 Job 共通的元件贴装面 （Top 正面，Bottom 反
面，Top/Bottom 两面），单击 [OK]。
[Select panel side] 对话框关闭，所选择的 Job 被追加到一览表中。
备注 )右击列表的 Job 名，可以编辑作业面、生产数量、优先生产。
8. 需要向一览表追加 Job 时，请重复上述步骤 3 ～ 6。
项目 说明
Name 显示 Job 名。
Revision 显示 Job 的修订版。
Face 显示进行生产的 Job 的作业面。
Top: 正面生产 Bottom: 反面生产
Top/Bottom: 正反两面生产
Group 显示 Job 的群组。
Production Quantity 显示电路板生产数量。
Prioritizing
Production
显示最初进行生产的电路板面。
在 STEP4 优化生产顺序时会参照此设定决定生产顺序。
Top: Top 面优先于 Bottom 面生产
Bottom: Bottom 面优先于 Top 面生产
Either: 不指定优先顺序。
05OTM-0015Ea
05OTM-0053E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 155
备注 )需要从一览表中删除 Job 时，请在选择 Job 后单击 [Delete]。
需要删除所有 Job 时，单击 [Clear]。

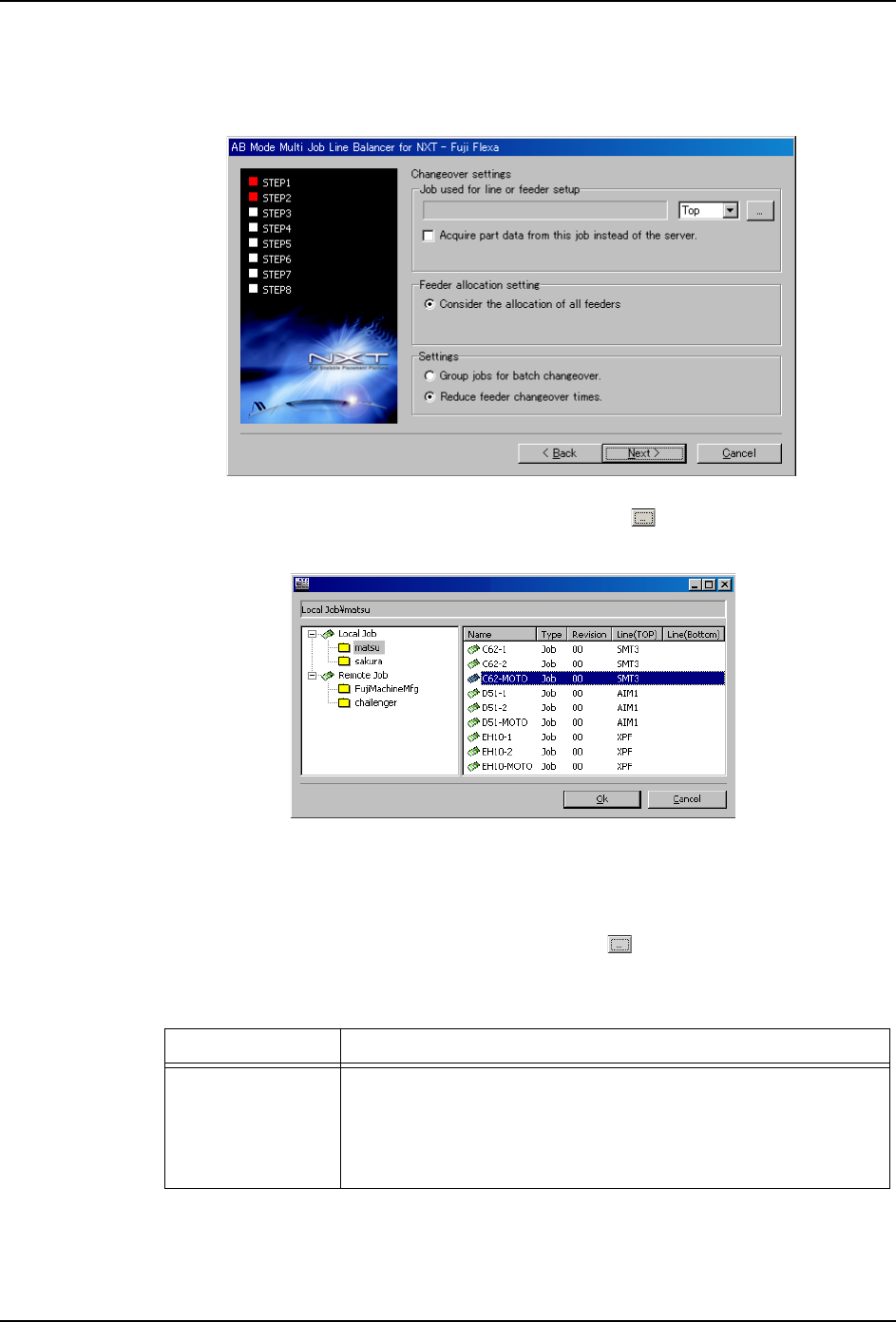

9. 完成 Job 的追加后，单击 [Next]， 显示 STEP2 画面。
10.在 [Job used for line or feeder setup] 组框中单击 按钮。
显示 Job 一览对话框。
11.在 Job 一览对话框中选择进行生产线、供料器配置的 Job 名，单击 [OK]。
Job 一览对话框关闭 , 所选择的 Job 显示在 [Job used for line or feeder setup] 组框
中。
12.从 [Job used for line or feeder setup] 组框内的 按钮左侧的下拉式菜单中选择
进行供料器配置的 Job 的电路板面。
13.根据需要勾选 [Job used for line or feeder setup] 组框内的选项。
设定 说明
Acquire part
data from this
job instead of
the server.
通常情况下是从服务器取得元件数据。
但是在勾选此项后，将使用 [Job used for line or feeder
setup] 中的元件数据。
注意 )使用此功能时，需要向该 Job 导入 STEP1 中的所有 Job
所需要的元件数据。
05OTM-0054E
05OTM-0055
