2. Job 编制器 PRG-NXTS-004S0
68 NXT 系列 编程手册

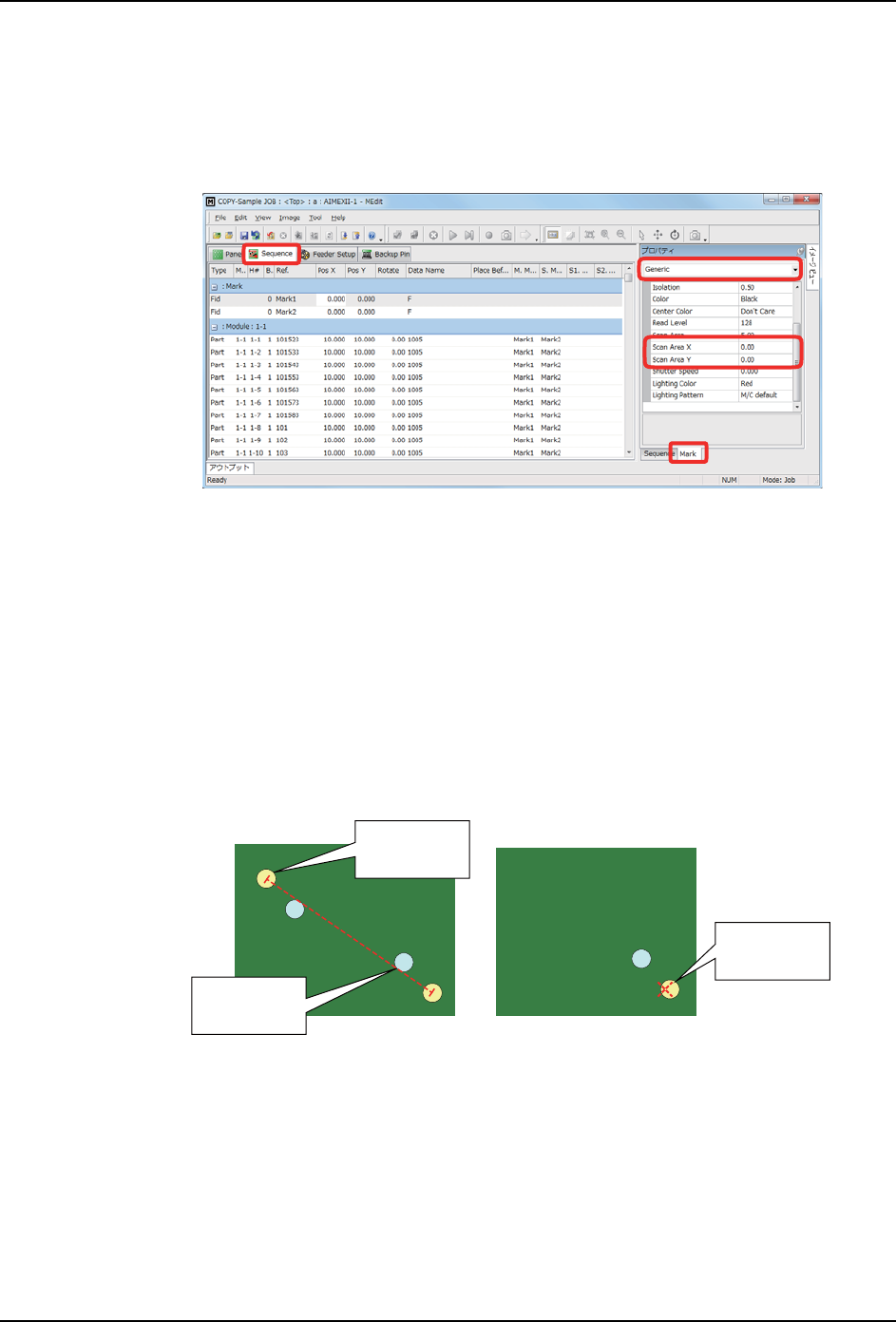

设定 MEdit
1. 请在 MEdit 打开 Job。
2. 请点击 Sequence 选择 Mark Sequence。
3. 请点击 MEdit 右下面 Mark，进行以下设定。
设定定位点位置及定位点之间的距离
设定读取定位点位置的公差范围及定位点之间的距离的公差值，可以防止错误识别。
请在 Property 的列表中选择 [Generic] 或机器类型
-[Scan Area X]： 设定扫描区域的 X 方向的 Size。
默认值是 0。
-[Scan Area Y]： 设定扫描区域的 Y 方向的 Size。
默认值是 0。
30PRG-0172E
30PRG-0173S
)
ᇐփ⛯
)
ᇐփ⛯
㊱ղᇐփ⛯
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 69
Job 的设定方法
请在 Fuji Flexa 设定以下的 Job 项目。
设定 Flexa
1. 请在 Fuji Flexa 的 [Machine Configuration] - [Process Options] 进行以下的设定。
2.5.12 使用 Group board skip 功能
在 Group board skip 功能中登录 Board skip mark 以后，只读取有 Board skip mark 的电
路板。
因为通过此功能减少 Board skip mark 读取点数，所以可以缩短生产时间。
设定 Group board skip
在 Fuji Flexa 设定 Group board skip。
-[Mark Read Procedure]
-[Area Tolerance]： 设定检测范围的公差值。
默认值是 0。
-[Pitch Tolerance]： 设定定位点之间的距离公差值。
默认值是 0.2。
30PRG-0174E
如果有 Group board skip mark 时就会读取
Board skip mark。
则没有 Group board skip mark 时就不会
读取 Board skip mark。
01PRG-0311
Group Board Skip Mark
Board Skip Mark
01PRG-0312
2. Job 编制器 PRG-NXTS-004S0
70 NXT 系列 编程手册
Flexa 的设定
1. 请在 Fuji Flexa の [Coordinate]-[Mark] 设定 Board skip mark 及 Group board skip
mark 的坐标。
2. 选择 Group board skip mark 的坐标并在元件信息编辑点击 [Ref List(L):] 的 [ ] 键
请进行 Board skip mark 的登录。
将 Group board skip mark 编辑对话框左侧的 Board skip mark 移动到右侧并登录。
2.5.13 使用电路板停止位置补正功能时
所谓电路板停止位置补正功能，是使电路板的停止位置稳定的补正功能。
电路板停止位置补正功能中有电路板停止位置学习功能、通过读取 F 定位点的补正功能、通
过读取电路板边界的补正功能。
使用此功能要在 Accessories Software 的机器功能设定中设定使用电路板停止位置补正功
能。
进行使用电路板边界的停止位置补正时，需要安装低反射板。
详细内容请参照 「System Reference」。
30PRG-0313
30PRG-0314E
电路板停止位置学习功能 : 是掌握 F 定位点偏移量，对于电路板搬运指示时的停
止目的位置反馈后改善电路板停止精度的功能。
通过读取 F 定位点的补正功能
:
是读取补正 F 定位点时，补正停止位置的功能。
通过读取电路板边界的补正功
能:
是在取入电路板时，读取电路板边界，补正停止位置
的功能。
