PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 161

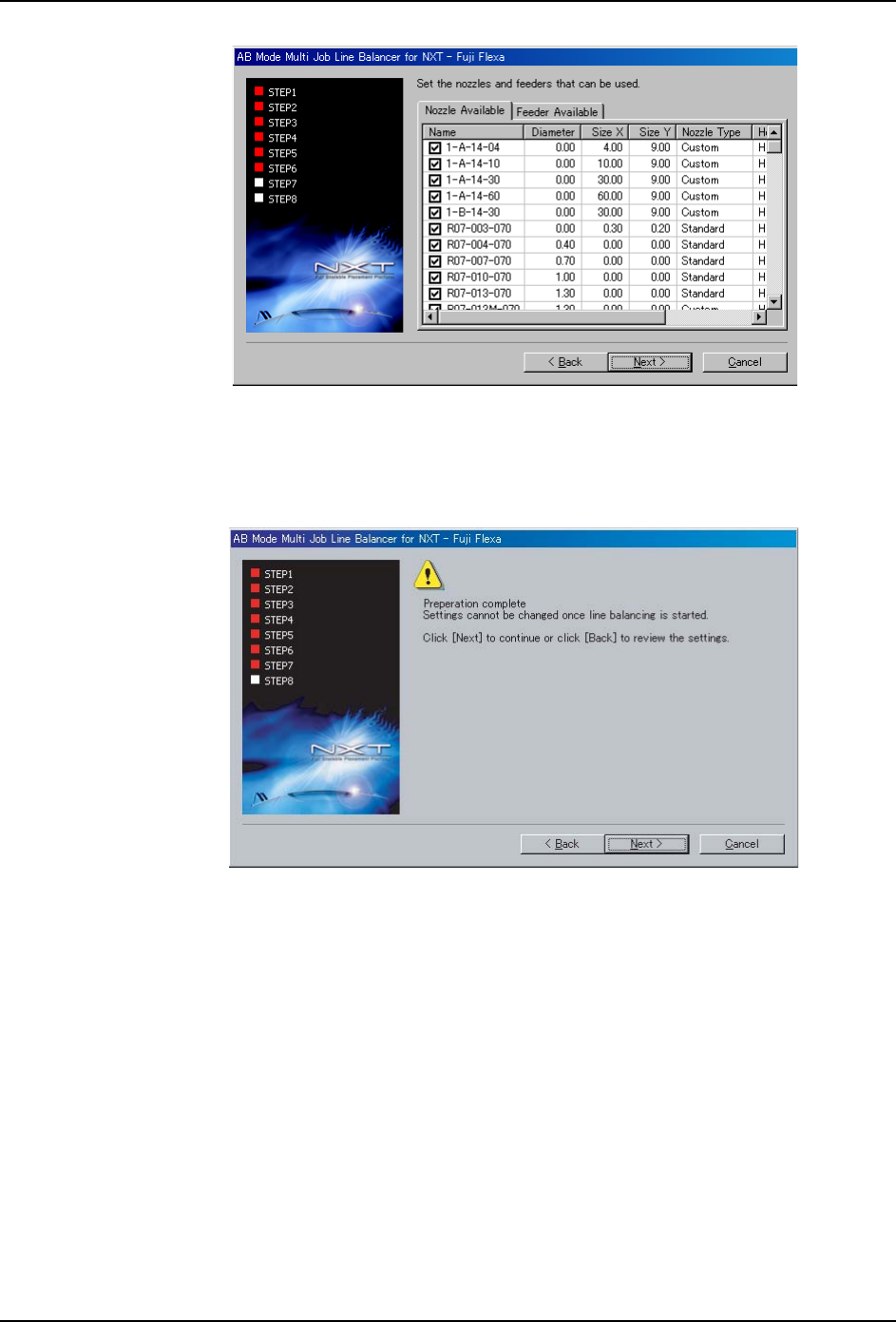

24.在 [Feeder Available] 标签页中勾选可以使用的供料器。
25.在 [Nozzle Available] 标签页中勾选可以使用的吸嘴。
26.单击 [Next]，显示 STEP7 画面。
27.决定在当前的设定条件下执行生产线平衡时，请单击 [Next]。
显示 STEP8 画面，开始执行生产线平衡。
05OTM-0060E
05OTM-0061Ea
2. Job 编制器 PRG-NXTS-004S0
162 NXT 系列 编程手册

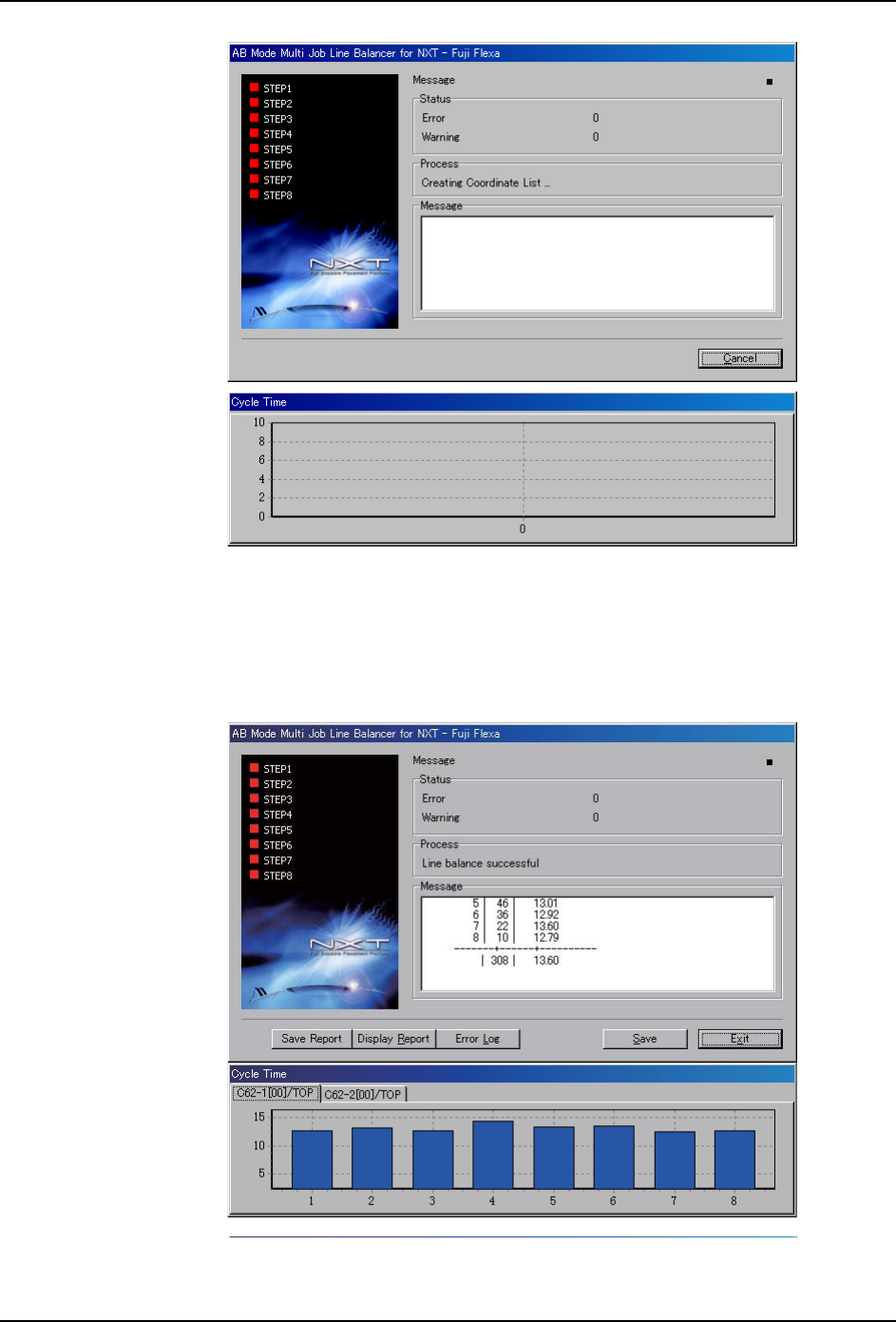

备注 )处理开始后，会在 [Process] 组框中显示执行状态。
如果在 STEP5 中勾选了 [Display cycle time graph] 复选框，则会显示 [Cycle Time]
对话框。
28.优化结束后点击 [Save]，可以把优化的结果保存到 Job 上。
注意 )如果没有执行该步骤，则 Job 中将不能反馈生产线平衡结果。
29.显示或保存优化结果。
05OTM-0062E
05OTM-0063Ea
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 163
·可以在 ［Error Log］的 Message area 确认显示的内容。
·可以在 ［Display Report］确认优化的详细结果。
·可以在 ［Save Report］保存优化结果的详细报告。
30.请单击 [Exit]，关闭向导。
