2. Job 编制器 PRG-NXTS-004S0 128 NXT 系列 编程手册 备注 )请在机器上搭载 NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )。 4. 请 在 shape 数 据的 [Shape Pr ocess] 中设定使 用的机械爪的吸嘴名 。 根据贴装元件高度可使用的机械 爪不同。机械爪种类的详细内容请 参照 " 机械爪表 "。 机械爪表 5. 设定完成后请实行优化。 6. 优化结束…
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 127
Job 的创建
1. 请打开 Job 的 [Machine Configuration] - [Modules] 标签页在最终模组上进行以下设
定。
备注 )用超过元件高度 25.4mm 的复数模组贴装元件时，请从后面开始进行设定。那时对于贴
装超过高度 25.4mm 的元件的全部模组，需要对应 1.5 英寸的模组，对应 1.5 英寸的单
元及 OF 工作头。

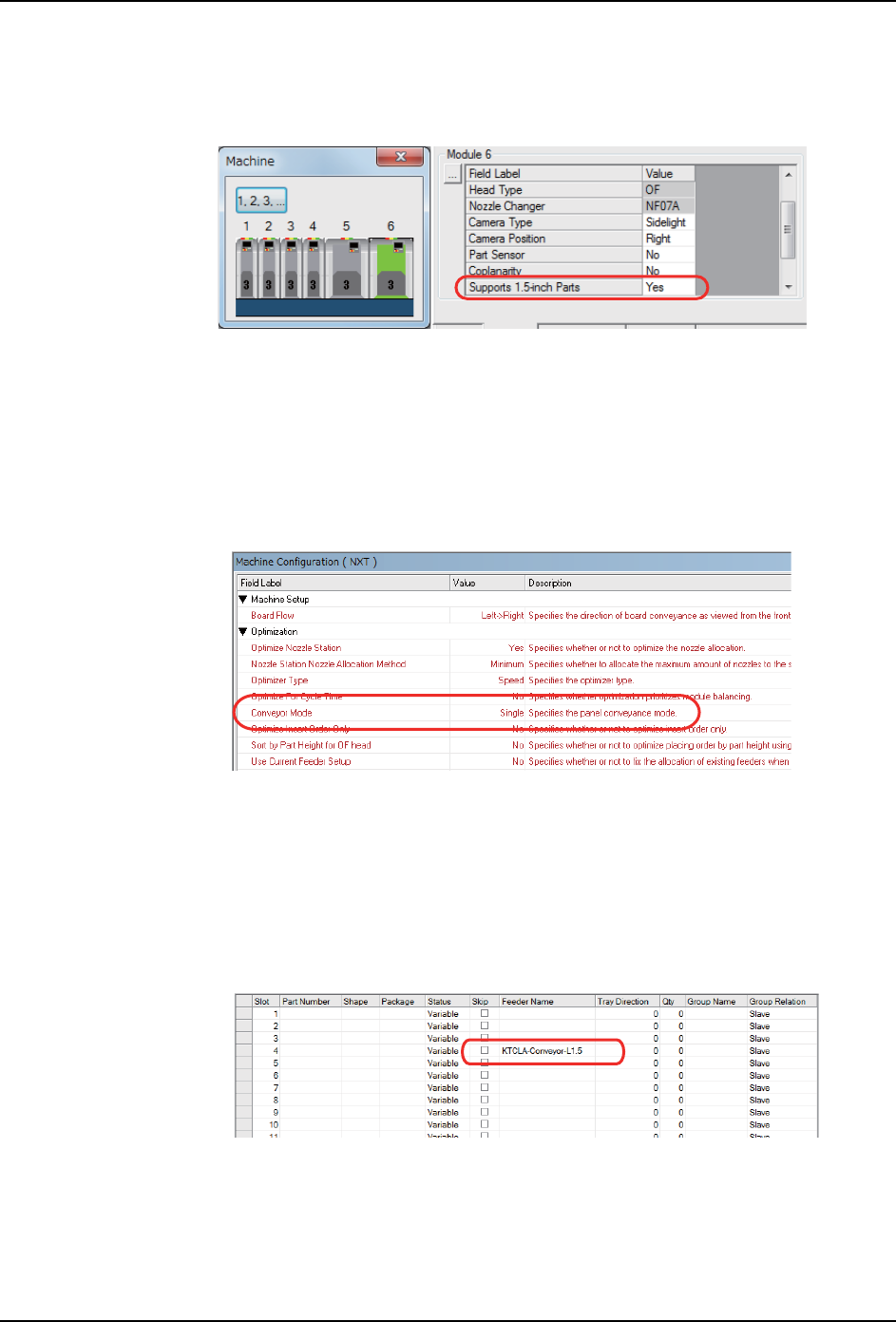

2. 请在 [Machine Configuration] - [General] 标签页进行以下设定。
3. 超过元件高度 25.4mm 的元件是管装供料器时，请在贴装模组的 [Feeder Setup] 中进行
NG 元件排出单元 L1.5 的设定。
- [Supports 1.5-inch Parts]： Yes
-[Optimization]
-[Conveyor Mode]: Single
- [Feeder Setup]
- [Feeder Name]： KTCLA-Conveyor-L1.5
01PRG-0325
01PRG-0326
01PRG-0327
2. Job 编制器 PRG-NXTS-004S0
128 NXT 系列 编程手册
备注 )请在机器上搭载 NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )。

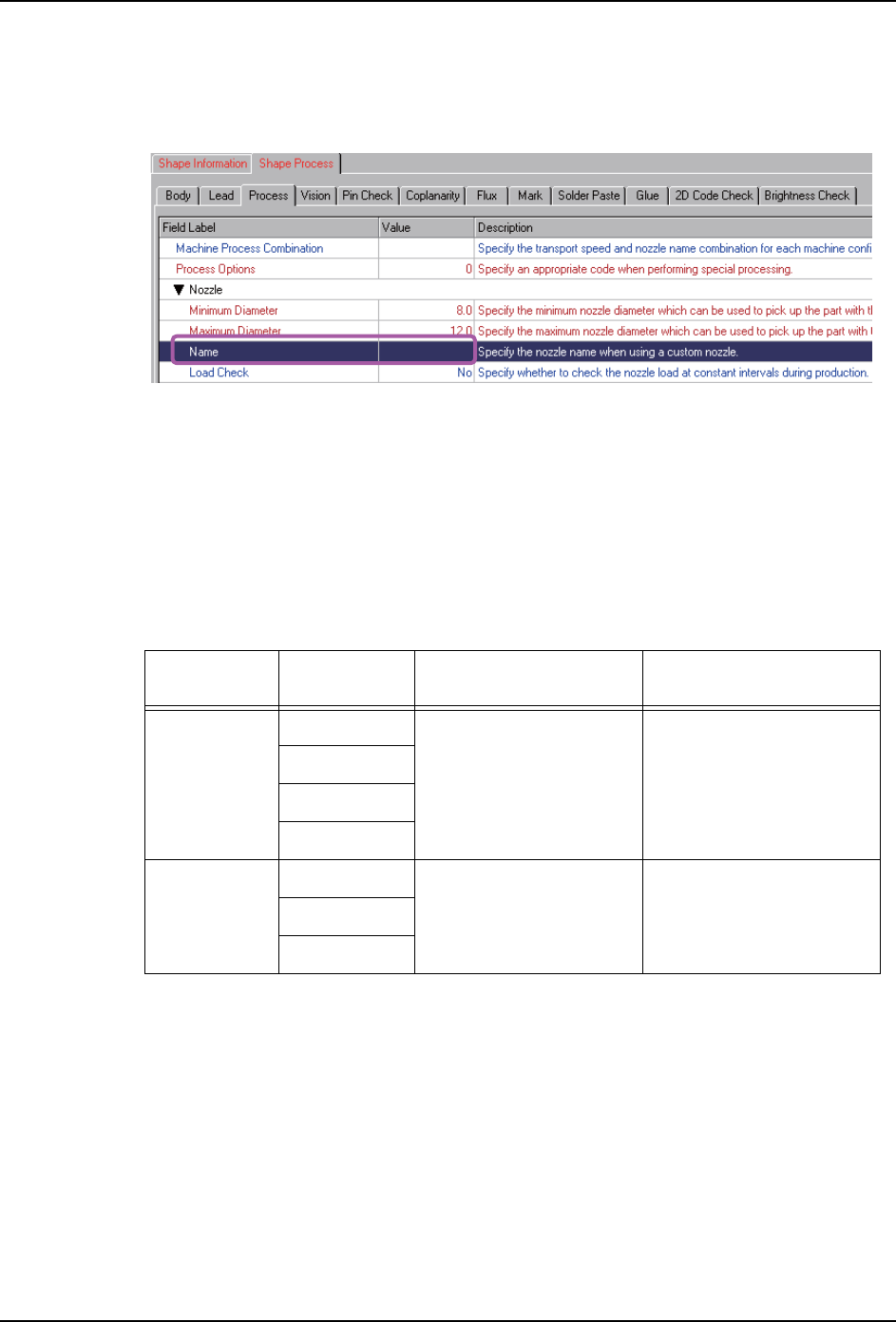

4. 请在 shape 数据的 [Shape Process] 中设定使用的机械爪的吸嘴名。
根据贴装元件高度可使用的机械爪不同。机械爪种类的详细内容请参照 " 机械爪表 "。
机械爪表
5. 设定完成后请实行优化。
6. 优化结束后请实行数据检查。
-[Process]
-[Nozzle]
-[Name]: 请设定吸嘴名。
备注 )不需要 [Minimum Diameter]、[Maximum Diameter 的 ] 的设定。
机械爪种类 吸嘴名 元件高度从 25.4mm 到
31.75mm 为止
元件高度从 31.75mm 到
38.10mm 为止
标准套件的
机械爪
1-A-14-04 可贴装 不可贴装
1-A-14-10
1-A-14-30
1-A-14-60
短机械爪 1-A-5.6-10 可贴装 可贴装
1-A-5.6-30
1-A-5.6-60
01PRG-0204E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 129
2.6 生产线平衡
所谓的 Line Balance 是为了各机器的负荷（工作量）均等，把贴装元件分配到机器的功能。
2.6.1 Job Builder Line Balance
请按照下面的步骤，使用 Job Builder 功能进行 Line Balance。

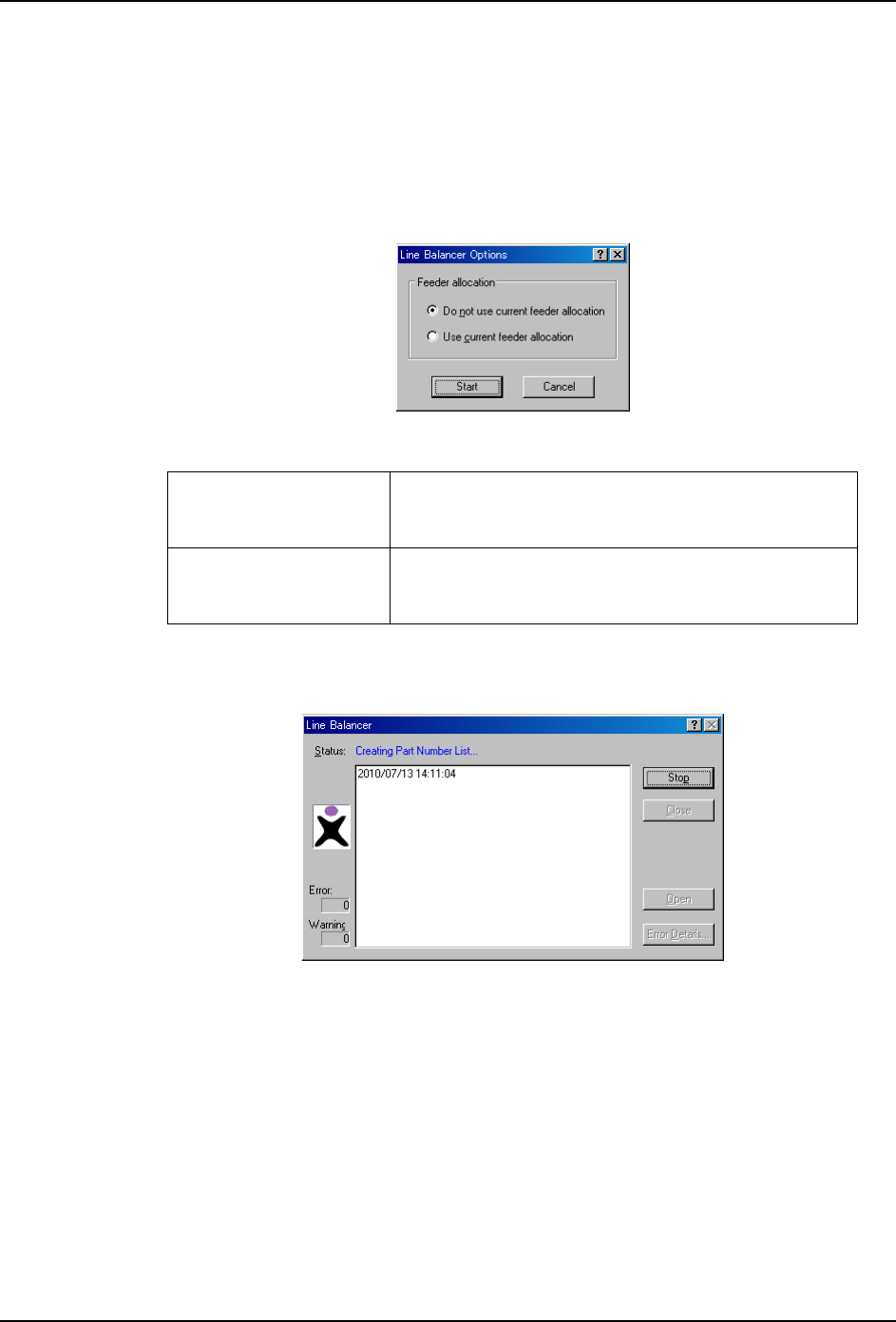

1. 从 [Tools] 菜单中选择 [Line Balance...]，显示 [Line Balancer Options] 对话框。
2. 在 [Feeder allocation] 组框中选择选项。
3. 单击 [Start] 按钮。
显示 [Line Balancer] 对话框，执行生产线平衡。
备注 )点击 [Stop] 按钮后会中止执行生产线平衡。
4. 生产线平衡成功后，单击 [Close] 关闭对话框。
5. 出现错误时，单击 [Error Details]、在所显示的窗口中确认错误内容后，单击
[Close] 关闭对话框。
在 Job 编制器中修正 Job 内容，再次执行生产线平衡。
备注 )所变更的内容将在创建贴装该元件的机器的生产程序时被反映。在 Edit Skipped
Feeder 画面中显示的元件不在生产线平衡范围内。执行生产线平衡后，请在 Edit
Skipped Feeder 画面执行分配。
Do not use current
feeder allocation
无视在 [Machine Configuration] 的 [Feeder Setup]
标签页中指定的供料器配置，需要根据各机器的负载
（工作量）向最适当的机器分配元件时选择此项。
Use current feeder
allocation
在优先 [Machine Configuration] 的 [Feeder Setup]
标签页中指定的供料器配置的前提下，需要将未决定
配置的其他元件分配到最适当的机器时选择此项。
