2. Job 编制器 PRG-NXTS-004S0
84 NXT 系列 编程手册
创建 Job
为了使用电路板高度检测功能 Type2 进行生产，需要在 Job 内进行以下的指定。
·电路板高度传感器类型的设定
·电路板高度检测模式的设定
·电路板翘曲公差范围的设定
·电路板高度定位点的设定
其他请按照通常创建 Job。
电路板高度传感器类型的设定
Fuji Flexa 设定项目
1. 从导向器中打开 Job。
2. 请选择 Job 信息栏的 [Top (Bottom)] 标签页，双击生产名、机器名、
[Configuration]。[Machine Configuration] 视图被打开。
3. 选择 [Machine Configuration] 视图下方的 [Modules] 标签页。

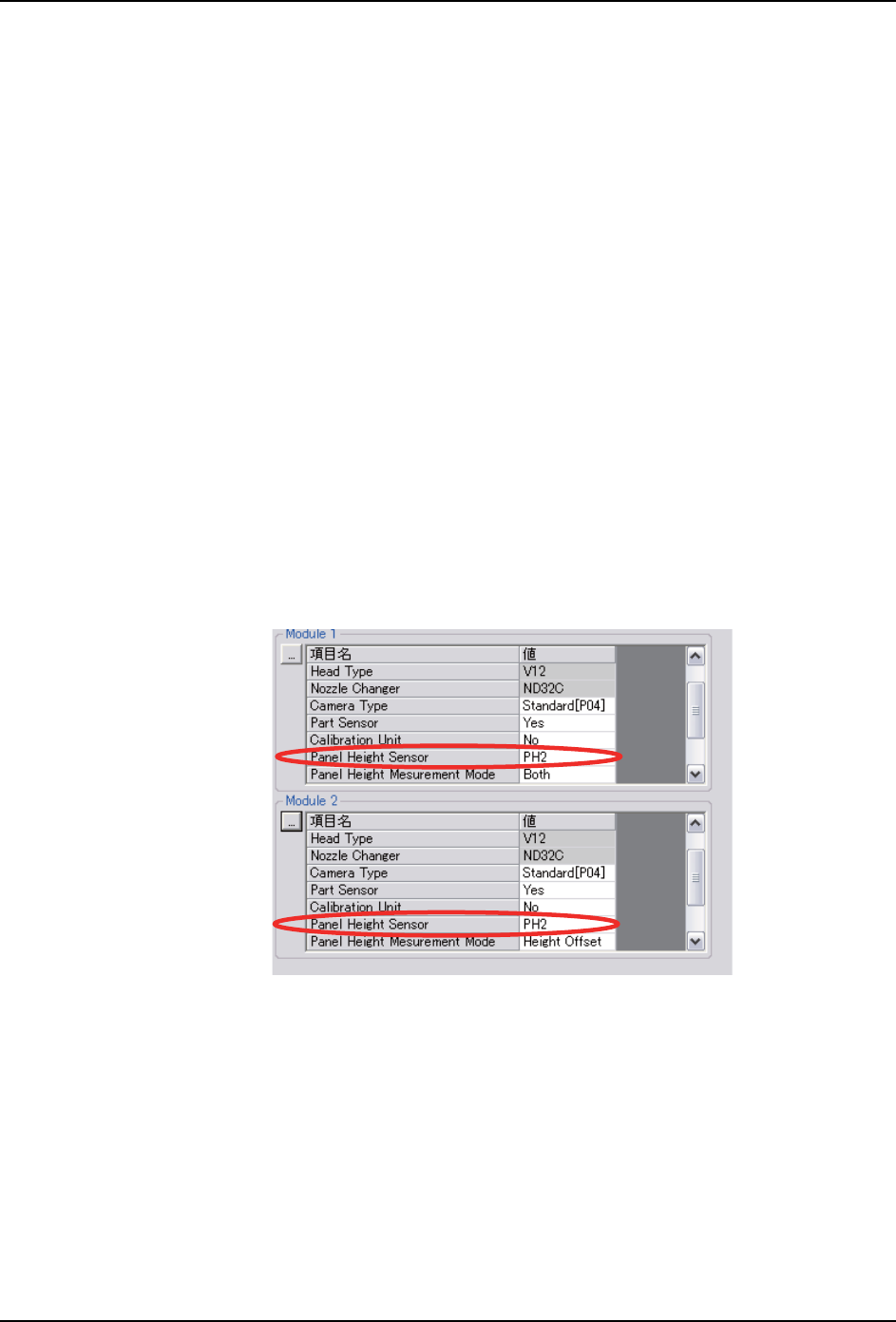

4. 在对象模组的 [Panel Height Sensor] 的下拉列表中选择 [PH2]。
对于全部模组，请将电路板高度传感器类型设定为同类型。
注意 )被安装了 PH2 类型的传感器的模组不能与被安装了 LED 类型的传感器的模组一起混合
搭载。
01PRG-0177E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 85
电路板高度检测模式的设定
电路板高度测定点作为电路板高度定位点被定义。设定读取该定位点的顺序。
Fuji Flexa 设定项目
1. 从导向器中打开 Job。
2. 请选择 Job 信息栏的 [Top (Bottom)] 标签页，双击生产名、机器名、
[Configuration]。[Machine Configuration] 视图被打开。
3. 选择 [Machine Configuration] 视图下方的 [Modules] 标签页。
4. 在对象模组的 [Panel Height Measurement Mode] 中进行以下的设定。
a. 只进行电路板高度补正时，请对全部对象模组设定 [Height Offset]。
b. 进行电路板高度补正和电路板翘曲检查时，请对开头模组设定 [Both]，对开头以外
的对象模组设定 [Height Offset]。
c. 只进行电路板翘曲检查时，请对开头模组设定 [Warp Check]，在开头以外的对象模
组的 [Panel Height Sensor] 中设定 [None]。
输入范围： Height Offset 进行电路板高度补正
Warp Check 进行电路板翘曲检查
Both 进行双方项目
Default 值： Height Offset
01PRG-0179E
2. Job 编制器 PRG-NXTS-004S0
86 NXT 系列 编程手册
电路板翘曲公差范围的设定
对于进行测定的模组，设定电路板翘曲公差范围。
Fuji Flexa 设定项目
1. 从导向器中打开 Job。
2. 请选择 Job 信息栏的 [Top (Bottom)] 标签页，双击生产名、机器名、
[Configuration]。[Machine Configuration] 视图被打开。
3. 选择 [Machine Configuration] 视图下方的 [Process Options] 标签页。
4. 请在对象模组的 [Panel Warp Check] - [Tolerance Value] - [Upper Limit] 中进行以
下的设定。
5. 请在对象模组的 [Panel Warp Check] - [Tolerance Value] - [Lower Limit] 中进行以
下的设定。
如果是使用了托架的电路板，从[Panel Information]的[Thickness]和[Pallet Thickness]
以 Z0 基准看时，如果 [Toleeance Value] 超出了 Z0±2.0，在数据检查中会发生异常。
设定电路板翘曲的从电路板上面开始的上限方向的公差值
输入范围： 0 ～ 2.0mm
Default 值： 1.0mm
设定电路板翘曲的从电路板上面开始的下限方向的公差值
输入范围： -2.0 ～ 0mm
Default 值： -0.3mm
01PRG-0180E
