PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 13
2.4.1 搬运轨道和优化的设定

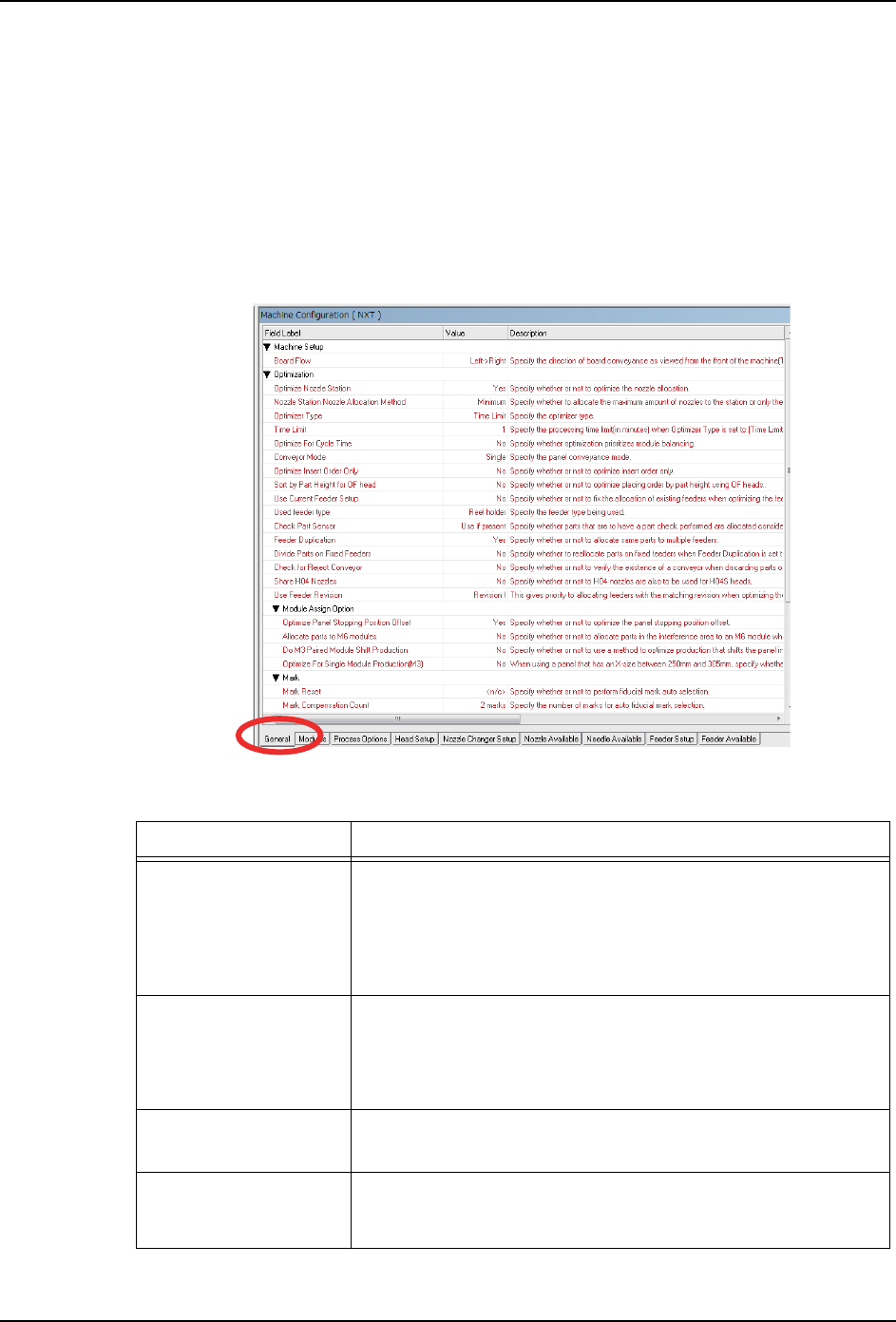

[Machine Configuration] Window 下面会显示若干选项。
第一个 [General] 标签页是进行搬运轨道设定和优化设定。数据分为 [Machine Setup] 组和
[Optimization]组2种。
[Machine Setup] 以 Group 进行 Conveyor 的设定。
[Optimization] 以 Group 进行 Optimizu 设定。
关于各设定的详细内容请参照下表。
Machine Setup
项目名 说明
Fix Rail 设定是否固定轨道 2 的基准轨道位置。
设定为 [Yes] 就固定基准轨道位置。这时需要把轨道 2 的基准
位置设定为 [Rail Width]。
备注 )设定为 ［No］时，需要 Panel 专用 Backup plate。
Rail Width 设定轨道 2 的基准轨道固定位置。
只有把 [Fix Rail] 设定为 [Yes] 时才显示。
请按照使用的 Buckup plate 进行设定。
Board Flow 设定从正面看的时候的 Panel 流向。请设定与机器的 Panel 搬
送方向一样。
Production Mode 设定生产模式。
进行生产优化时，请设定 [Multi]。
01PRG-0053Ea
2. Job 编制器 PRG-NXTS-004S0
14 NXT 系列 编程手册
Optimization
项目名 说明
Optimize Nozzle
Station
设定是否由优化器进行吸嘴配置。
设定为 [Yes]，把吸嘴置放台的吸嘴变更为最佳配置的排列。
设定为 [No]，不变更吸嘴置放台的吸嘴配置。
Nozzle station
nozzle allocation
method
设定吸嘴置放台的吸嘴配置方法。
只有把 [Optimize Nozzle Station] 设定为 [Yes] 时显示。
设定为 [Minimum]，在吸嘴置放台配置所需的最少数量的吸
嘴。
设定为 [Maximum]，在吸嘴置放台配置最多可以置放的吸嘴
量。
Optimizer Type 设定进行优化时的条件。
[Speed] 是用最短的时间进行优化处理。
[Optimal] 是以缩短实际生产时的周期时间而进行优化，因此
优化处理时间比较长。
[Time Limit] 是在限制时间 （分）内进行 [Optimal] 一样的
优化处理。
Time Limit 设定优化处理的限制时间 （分）。
只有把 [Optimizer Type] 设定为 [Time Limit] 时显示。
Optimize For Cycle
Time
设定是否以最优先模组间的平衡的方式进行优化。
Yes：以优先模组间的平衡进行优化。如果有划分供料器时，
将进行更多供料器划分。
No：尽量以贴装小元件而进行优化。
Conveyor Mode 设定 Panel 搬动方法。
Target Comveyor 设定进行优化的 Comveyor。
只有把 [Conveyor Mode] 设定为 [Dual] 时显示。
选择 [Lane1] 时，以生产 Lane1 的 Job 而进行优化。
Optimize for Single
Lane when Dual is not
possible
Panel 尺寸超过 Dual 可以搬运的尺寸时，自动设定是否以
Single 搬运进行优化。
Yes：以 Single 搬运进行优化。
No：以 Dual 搬运进行优化。
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 15
Optimize Insert
Order Only
设置是否只优化贴装顺序。
设置为 [Yes] 时，只有满足以下条件才会生效。
不重新配置供料器的状态下执行优化。所使用的全部供料器设
置为 Feeder Setup。
※ 但是会优化 H08M, H04, H04S(F), G04(F), H02(F), H01,
OF, GL 工作头的吸嘴配置 （Head Setup）。
Sort by Part Height
for OF Head
指定是否按照元件高度的顺序来排列贴装顺序 （仅对安装了
OF 工作头的模组）。
Use Current Feeder
Setup
不要变更已安装好的供料器配置时使用。
设定为 [Yes] 时，利用现在的供料器配置创建新的供料器配
置。
设定为 [No] 时，无视现在的供料器配置，全部进行新的供料
器配置。
备注 )设定为 [Yes] 时，也会删除没有使用的供料器 （Qty
或 0 的元件）进行优化。
Used feeder type 设定供料器类型。
设定为 [Reel holder] 时，以 Reel holder Type 执行优化。
设定为 [Reel holder-E] 时，以 Bucket Type 执行优化。
Check Part Sensor 在分配要执行元件检查的对象元件时，设定是否考虑 Part
Sensor。
如果满足以下的一个条件，就成为执行元件检查的对象元件。
Do Place Check 为 Yes
Do Part Height Check 为 Yes
Pick Check Mode 为 Stop on Error 或者 Recovery on Error
Do Dipping Check 为 Yes
Use if present: 如果生产线上存在着搭载了 Part Sensor 的
工作头，则将执行元件检查的所有元件分配给搭载了 Part
Sensor 的工作头。
如果生产线上不存在搭载了 Part Sensor 的工作头，则重视生
产线平衡来分配元件。
Must Use: 将执行元件检查的所有元件分配给搭载了
Part Sensor 的工作头。
Do not consider: 不考虑是否搭载了 Part Sensor 的工作头，
重视生产线平衡来分配元件。
执行元件检查的元件有可能被分配给没有搭载 Part Sensor 的
工作头，或者，不执行元件检查的元件有可能被分配给搭载了
Part Sensor 的工作头。
项目名 说明
