PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 85
电路板高度检测模式的设定
电路板高度测定点作为电路板高度定位点被定义。设定读取该定位点的顺序。
Fuji Flexa 设定项目
1. 从导向器中打开 Job。
2. 请选择 Job 信息栏的 [Top (Bottom)] 标签页，双击生产名、机器名、
[Configuration]。[Machine Configuration] 视图被打开。
3. 选择 [Machine Configuration] 视图下方的 [Modules] 标签页。

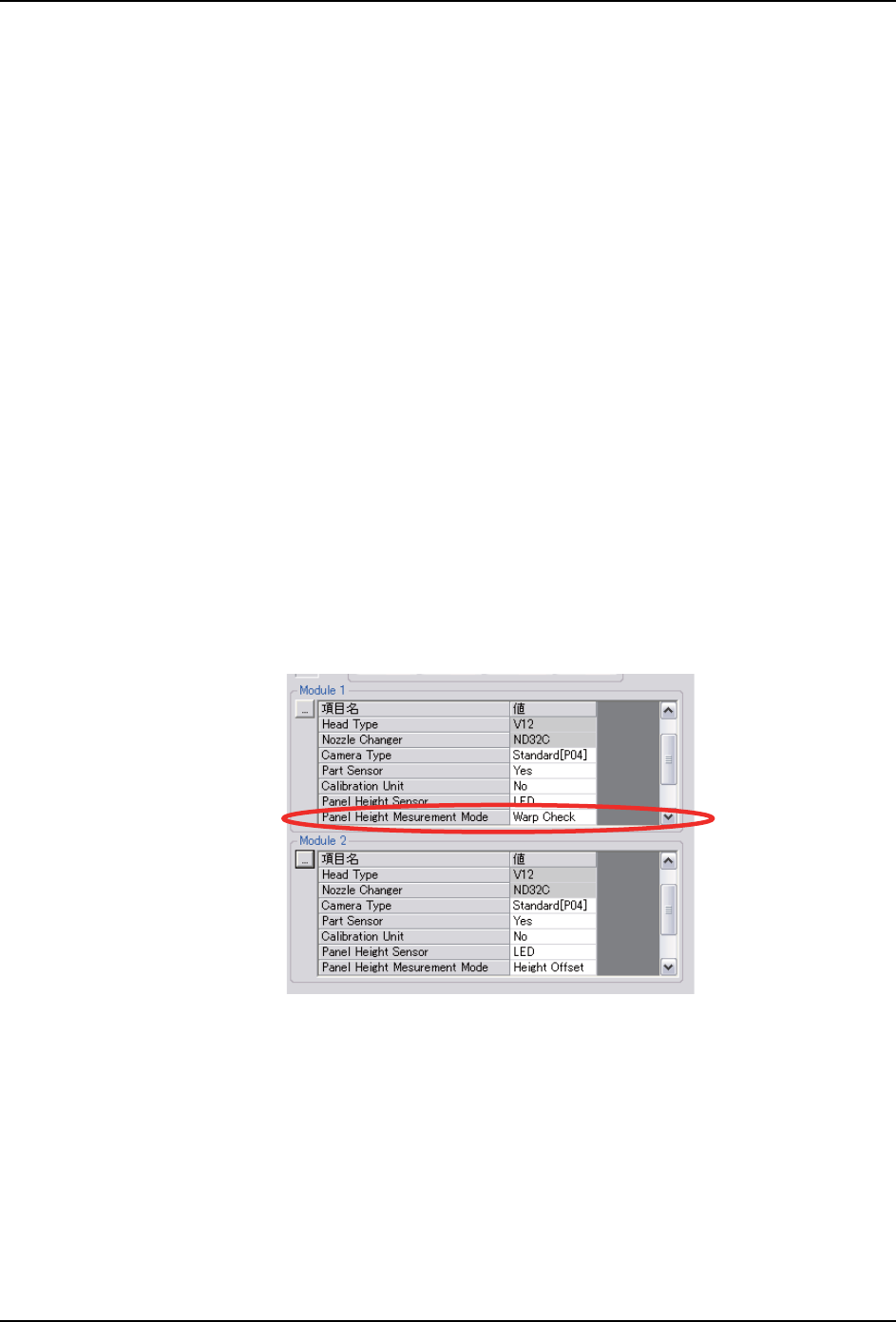

4. 在对象模组的 [Panel Height Measurement Mode] 中进行以下的设定。
a. 只进行电路板高度补正时，请对全部对象模组设定 [Height Offset]。
b. 进行电路板高度补正和电路板翘曲检查时，请对开头模组设定 [Both]，对开头以外
的对象模组设定 [Height Offset]。
c. 只进行电路板翘曲检查时，请对开头模组设定 [Warp Check]，在开头以外的对象模
组的 [Panel Height Sensor] 中设定 [None]。
输入范围： Height Offset 进行电路板高度补正
Warp Check 进行电路板翘曲检查
Both 进行双方项目
Default 值： Height Offset
01PRG-0179E
2. Job 编制器 PRG-NXTS-004S0
86 NXT 系列 编程手册
电路板翘曲公差范围的设定
对于进行测定的模组，设定电路板翘曲公差范围。
Fuji Flexa 设定项目
1. 从导向器中打开 Job。
2. 请选择 Job 信息栏的 [Top (Bottom)] 标签页，双击生产名、机器名、
[Configuration]。[Machine Configuration] 视图被打开。
3. 选择 [Machine Configuration] 视图下方的 [Process Options] 标签页。

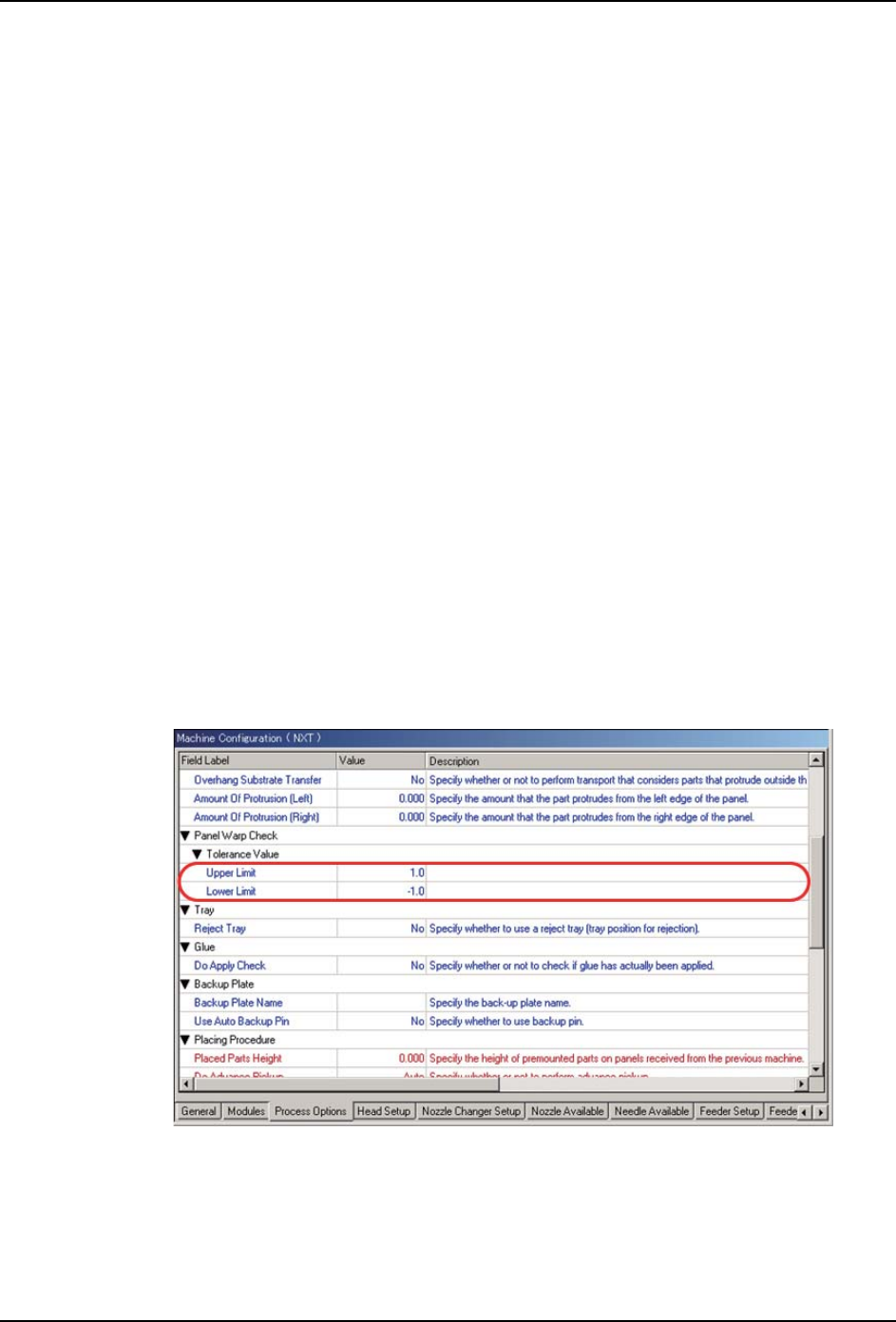

4. 请在对象模组的 [Panel Warp Check] - [Tolerance Value] - [Upper Limit] 中进行以
下的设定。
5. 请在对象模组的 [Panel Warp Check] - [Tolerance Value] - [Lower Limit] 中进行以
下的设定。
如果是使用了托架的电路板，从[Panel Information]的[Thickness]和[Pallet Thickness]
以 Z0 基准看时，如果 [Toleeance Value] 超出了 Z0±2.0，在数据检查中会发生异常。
设定电路板翘曲的从电路板上面开始的上限方向的公差值
输入范围： 0 ～ 2.0mm
Default 值： 1.0mm
设定电路板翘曲的从电路板上面开始的下限方向的公差值
输入范围： -2.0 ～ 0mm
Default 值： -0.3mm
01PRG-0180E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 87
电路板高度定位点的设定
进行电路板高度定位点的类型和坐标相关的设定。
Fuji Flexa 设定项目
1. 从导向器中打开 Job。
2. 请选择 Job 信息栏的 [Top (Bottom)] 标签页，双击生产名、机器名、
[Configuration]。[Coordinate] 视图被打开。
3. 选择 [Coordinate] 视图下方的 [Mark] 标签页。
4. 在电路板高度定位点顺序的各行中，设定以下的项目。
注意 )
·主定位点和副定位点不能参照相同的基准定位点。
·主定位点和副定位点不能参照不同的子电路板号码的基准定位点。
项目名 设定内容
Board 指定 0 （全局定位点）或者子电路板号码 （本地定位点）
Type 指定 Panel Height。
Pos X, Pos Y 指定电路板高度测定区域的中心坐标。
Main Mark,
Sub Mark
按照全局定位点 （子电路板号码 0）创建电路板高度定位点
时，请在主定位点、副定位点中设定成参照子电路板号码 0 的
基准定位点。
按照本地定位点 （子电路板号码 1 ～）创建电路板高度定位
点时，请在主定位点、副定位点中设定成参照相同子电路板号
码的基准定位点。或者，设定成参照子电路板号码 0 的基准定
位点。
1mm
ᣛᅮЁᖗԡ㕂തᷛ
35*6
1mm
01PRG-0182
1mm
ᣛᅮЁᖗԡ㕂തᷛ
35*6
1mm
