3. 元件数据 PRG-NXTS-004S0 204 NXT 系列 编程手册 3.6.2 Vision Type 说明 关于 Vision Type、各 Vi sion Type 内容的 说明。 如果在不同机器 之间创建共用元件 数据时， 请设定为 Generic 或按需求 设定为 Override。 详 细内容请参考 " 3.7 同现存 元件数据之间的兼容性 "。 请从下表中选择 元件影像处理时使 用的 Visio…
PRG-NXTS-004S0 3. 元件数据
NXT 系列 编程手册 203
·引脚在一条边上
·引脚在两条对边上
·引脚在两条相邻边上
·引脚在三条边上
·引脚在四条边上
中心点将会根据引脚位置、引脚长度和引脚宽度而发生移动。

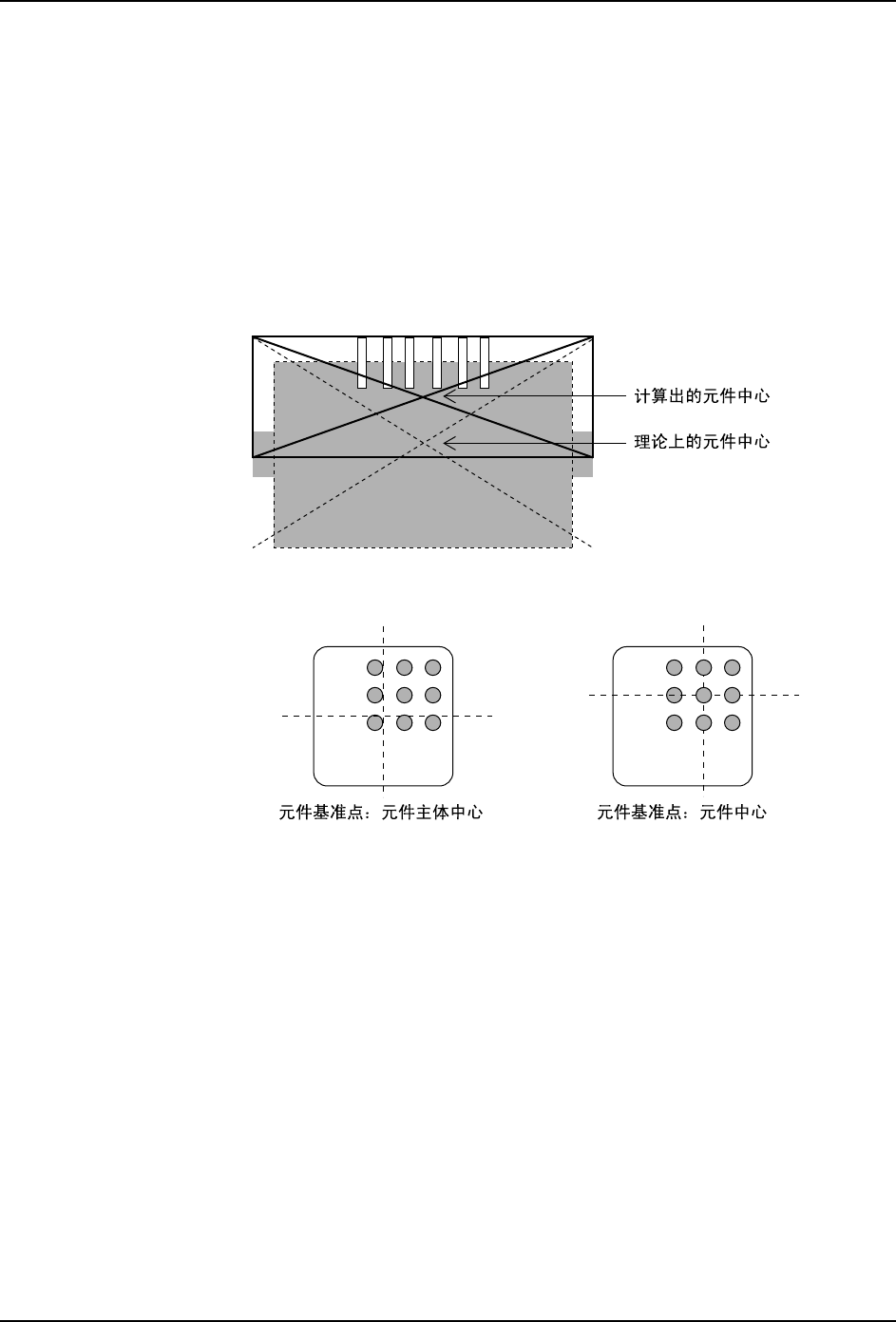

对于三条边上有引脚的情况，因为是将上下最外侧点的中线和左右最外侧点的中线的交点
作为元件中心进行贴装，所以计算上的元件中心与实际的贴装位置不同。
球形栅格的主体中心 / 元件中心
NXTPRG012
NXTPRG013S
3. 元件数据 PRG-NXTS-004S0
204 NXT 系列 编程手册
3.6.2 Vision Type 说明
关于 Vision Type、各 Vision Type 内容的说明。
如果在不同机器之间创建共用元件数据时，请设定为 Generic 或按需求设定为 Override。详
细内容请参考 " 3.7 同现存元件数据之间的兼容性 "。
请从下表中选择元件影像处理时使用的 Vision Type。
影像类型 处理 备注
18 不规则元件处理 支持分割影像处理
19 （190） 不规则元件处理 附加引脚检查
支持分割影像处理
60 各类矩形芯片处理
61 钽电解电容处理
62 网路电阻，MELF 处理
63 钽电解电容处理 附加极性检查
65 铝电解电容处理
66 各类芯片处理 （斜吸取检测功能） 受到相机种类的限制
70 (75) 功率晶体管处理 支持分割影像处理
71 微调电阻器，微调电容器处理
72 HEMT 0 度供应
73 HEMT 45 度供应
74 微调电阻器，微调电容器处理 附加极性检查
80 圆形元件处理
123 (128) 各类 IC 引脚元件处理 支持分割影像处理
124 (129) 各类 J 引脚元件处理
140 (145) 倒装芯片处理
142 (147) 不规则排列的锡球的黑色主体元件处理 支持分割影像处理
143 (148) CCGA 元件处理 支持分割影像处理
144 (149) LGA 元件处理 支持分割影像处理
151 (156) 使用机械夹头的接插件处理
152 (157) 黑色主体接插件处理 支持分割影像处理
153 (158) 白色主体接插件处理 支持分割影像处理
160 (165) 白色主体接插件的主体检测处理
170 使用机械夹头时的元件有无检查处理
PRG-NXTS-004S0 3. 元件数据
NXT 系列 编程手册 205
备注 )括号中的影像类型是使用元件中心进行影像处理时的影像类型。
180 (185) 钽电容器，SOT 类型元件处理 最多 6 根引脚
支持分割影像处理
181 线圈元件处理 两根 45 度的引脚
210 (215) 多锡球元件处理 支持分割影像处理
230 (235) 黑色主体 BGA 处理 支持分割影像处理
231 (236) 白色主体 BGA 处理 支持分割影像处理
233 (238) 黑色主体 CSP 处理
234 (239) 白色主体 CSP 处理
240 插入 Pin 检查处理 （使用 VPDplus） 支持分割影像处理
241 插入 Pin 检查处理 （使用 VPDplus） 检查外形和 Pin。支持
分割影像处理
242 插入 Pin 检查处理 （使用 VPDplus） 检查外形和 Pin。支持
分割影像处理
2 4 3 插 入 P i n 检 查 处 理 检 查 P i n 。
支持分割影像处理
251 分割外形检查处理
252 外形检查处理 支持分割影像处理
影像类型 处理 备注
