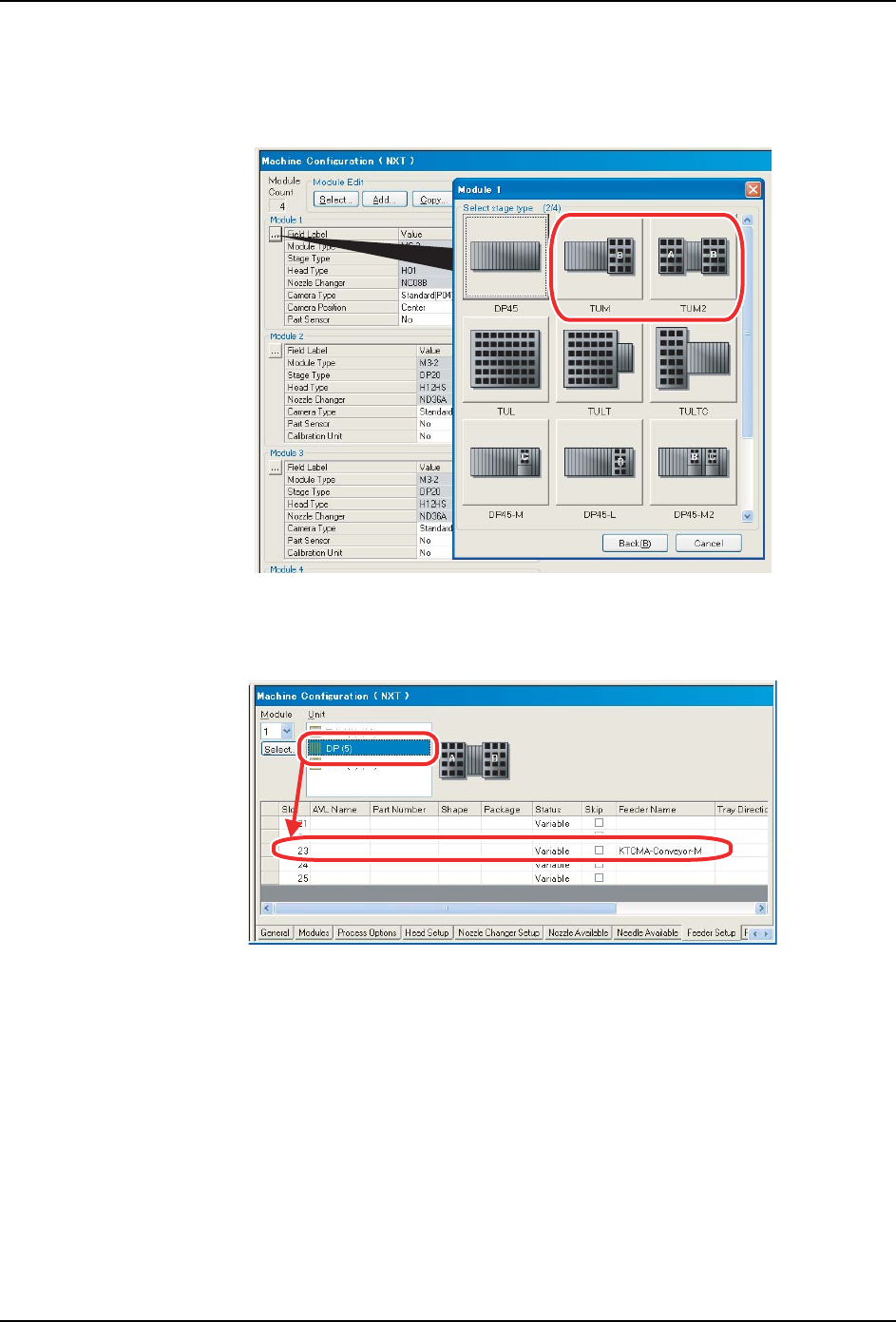

PRG-NXTS-004S0 2. Job 编制器 NXT 系列 编程手册 61 Job 的设定 1. 在 Job 编制器的 [Machine Config uration]-[Modules] 标签页内，请指定 搭载了料盘单 元 -M 的模组的 [Stage Type]。 （详细内容参 照 "2.4.1 搬运轨 道和优化的设定 "。 ） 2. 如果要使用 2 台料盘单元 -M，请选择料站托架 （DP(5)） ，将不…
2. Job 编制器 PRG-NXTS-004S0
60 NXT 系列 编程手册
2.5.9 使用料盘单元 -M 时
料盘单元 -M 是料盘元件的供应装置。搭载到料站托架上使用。以下说明料盘单元 -M 的搭
载类型和使用料盘单元 -M 时的 Job 的设定方法。
搭载类型
以下表示料盘单元 -M 的搭载类型。
注意
安装 2 台料盘单元 -M 时，将拆除废料箱。请务必搭载 NG 元件排出搬运轨 M。
01PRG-0308
2. Job 编制器 PRG-NXTS-004S0
62 NXT 系列 编程手册
3. 请对于所有的料盘元件在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单
元 -LT 的 Shuttle Speed。
4. 针对所有的盘装料在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单元的
动作速度。
- [Process]
- [Shuttle Speed]： 4 （默认值）
※ 设定范围是 1~4 阶段。1 是最慢 , 数值越大越快。
备注 )输入范围是 1~5，设定为 5 时，以 4 的速度动作。
- [Process]
- [Magazine Speed]： Standard （默认值）
※ 设定范围是 [Standard],[Mid],[Low]3 阶段。请设定为可以稳定供应的速
度。
30PRG-0196E
