QD025-09 6. 在机器上编制 Job
NXT 编程手册 105
6.5 非规则基准定位点 （从 NXT V3.90 开始支持）
6.5.1 详细内容
当电路板上不存在 Fuji 标准基准定位点 （圆形、矩形、菱形、角朝上三角形、角朝下三角
形、双正方形、十字形），或者希望使用电路板布线图形或其他定位点作为基准定位点，就
可以通过使用所需定位点的图像来创建定位点数据。
为非规则定位点创建定位点数据，首先要使用附属软件获取定位点图像。然后，从 MEdit 启
动 MDW（定位点数据向导），接着编辑基准定位点。所创建的基准定位点将保存在 Fuji Flexa
库中，在生产中作为 Job 数据使用。
限制
1. 已经清楚将作为非规则基准定位点的位置 （可以通过 CAD 或其他数据获取准确位置）。
2. 不能有出现在相同区域内的相同定位点作为基准定位点。
3. 电路板中断位置必须稳固。
4. 包括全局跳过定位点和本地定位点在内，最多可以注册 8 个基准定位点。
5. 被焊锡覆盖的电路板布线图形不受支持，因为会根据焊锡的条件而更改返回结果。

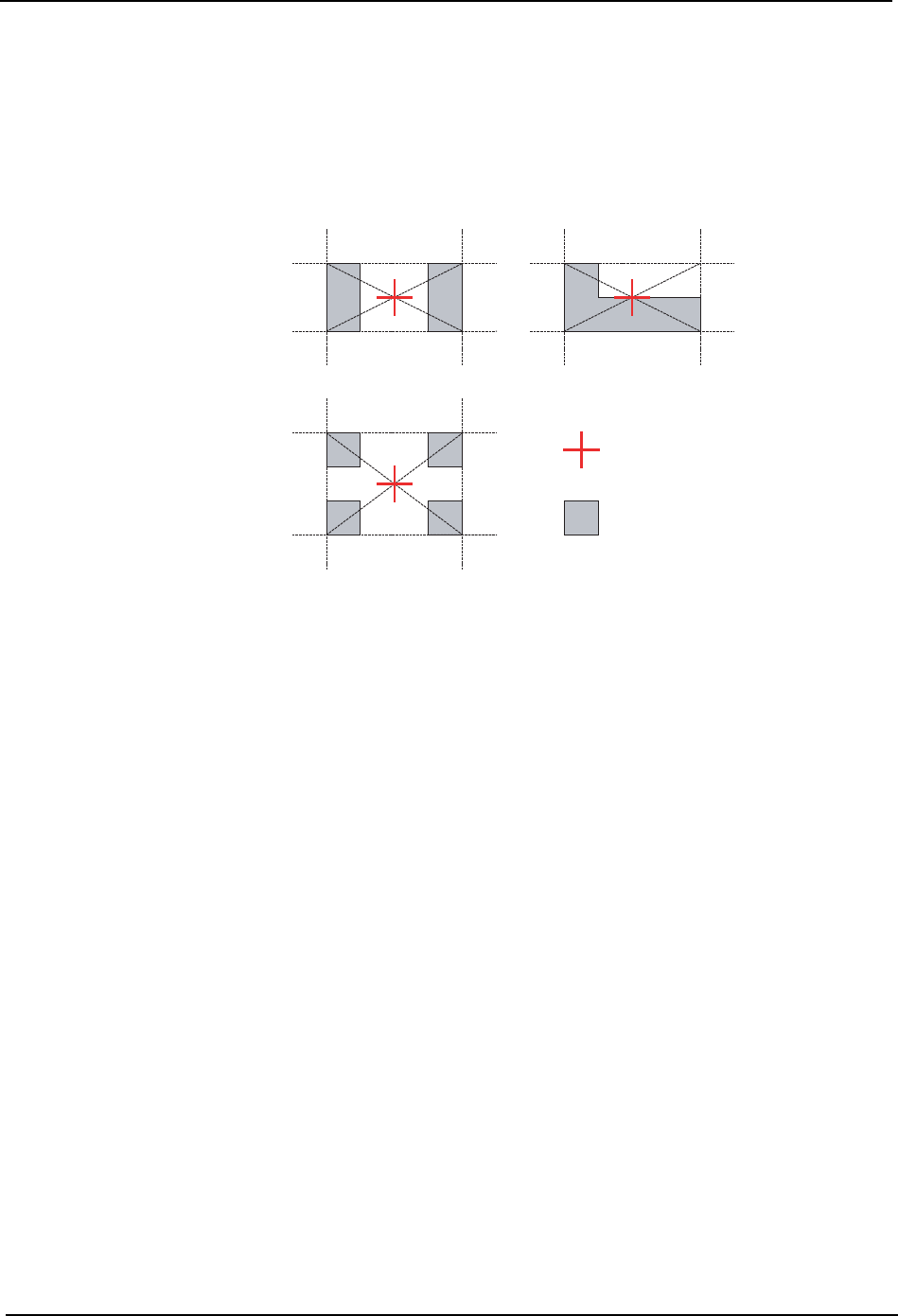

ᅮԡ⚍Ёᖗ
⬉䏃ᵓᏗ㒓ᔶ
01PRG-0001S
6. 在机器上编制 Job QD025-09
106 NXT 编程手册
6.5.2 为当前未在生产中的 Job 创建非规则基准定位点
创建流程图
创建定位点数据的步骤的流程图如下所示。
߯ᓎϔϾЈᯊ-REৢਃࡼ⫳ѻDŽ
˄䖭ᇚᇐ㟈ᕅڣ໘⧚䫭䇃ⱘথ⫳DŽ˅
Փ⫼䰘ሲ䕃ӊᴹ㦋পᕅڣ໘⧚䫭䇃ⱘڣDŽ
0(GLWЁᠧᓔ-REˈ✊ৢ㓪䕥ᅮԡ⚍᭄DŽ
ਃࡼ0':ৢ߯ᓎᅮԡ⚍᭄DŽ
㓪䕥ᵓDŽ
ᕅڣ໘⧚⌟䆩DŽ
Փ⫼0(GLWᮄᅮԡ⚍᭄ˈ✊ৢᇚ-RE䖨ಲࠄᴎ఼ЁDŽ
01PRG-0002S
QD025-09 6. 在机器上编制 Job
NXT 编程手册 107
步骤
1. 为了制造影像处理错误，请指定一个圆形基准定位点后创建一个 Job。
2. 将 Job 传送到机器中。
3. 在附属软件中，为基准定位点再次读取指定 [OFF] 设置。
备注 ) 使用附属软件的详细内容，请参考附属软件在线手册。
4. 按下 START 来启动生产。
5. 会产生基准定位点读取错误。使用附属软件来获取和保存出错图像。
6. 启动 MEdit，然后从 [File] 菜单中选择 [Open the Current Job]。
备注 ) 使用 MEdit 的详细内容，请参考 MEdit 在线手册。
7. 在 MEdit 中指定 [Multipurpose] 作为属性面板中 [Pattern] 项目的设置。单击 [Start
MDW] 旁的按钮来启动 MDW。
a. 显示选择将要编辑的数据的对话框。获取影像处理错误的图像，然后编辑模板。
b. 然后，显示完成编辑处理的对话框。执行影像处理测试。
c. 测试顺利完成后，更新定位点数据。
备注 ) 使用 MDW 的详细内容，请参考在线手册。
8. 退出 MDW 后，返回到 MEdit。
9. 从机器上脱卸电路板，然后返回到机器操作面板的主屏幕。
10.使用 MEdit 将更新后的 Job 传送到机器中。
01PRG-0002J
