QD025-09 4. 元件数据设置
NXT 编程手册 49
4.5.3 P_pattern
4. 元件数据设置 QD025-09
50 NXT 编程手册
4.5.4 说明
P_pattern 图形说明
P_pattern 1, 2
因引脚和元件主体的所有边缘都被清楚地显示出来，将检查引脚的 4 条边，用结果来进行元
件定位。
·类型 1：引脚为黑色，引脚周围为白色。
·类型 2：引脚为白色，引脚周围为黑色。
主要用于处理锡球元件。
目标元件举例
类型 1：用前光处理主体为白色的锡球元件时。
类型 2：用前光处理主体为黑色的锡球元件或 CCGA 时。
QD025-09 4. 元件数据设置
NXT 编程手册 51

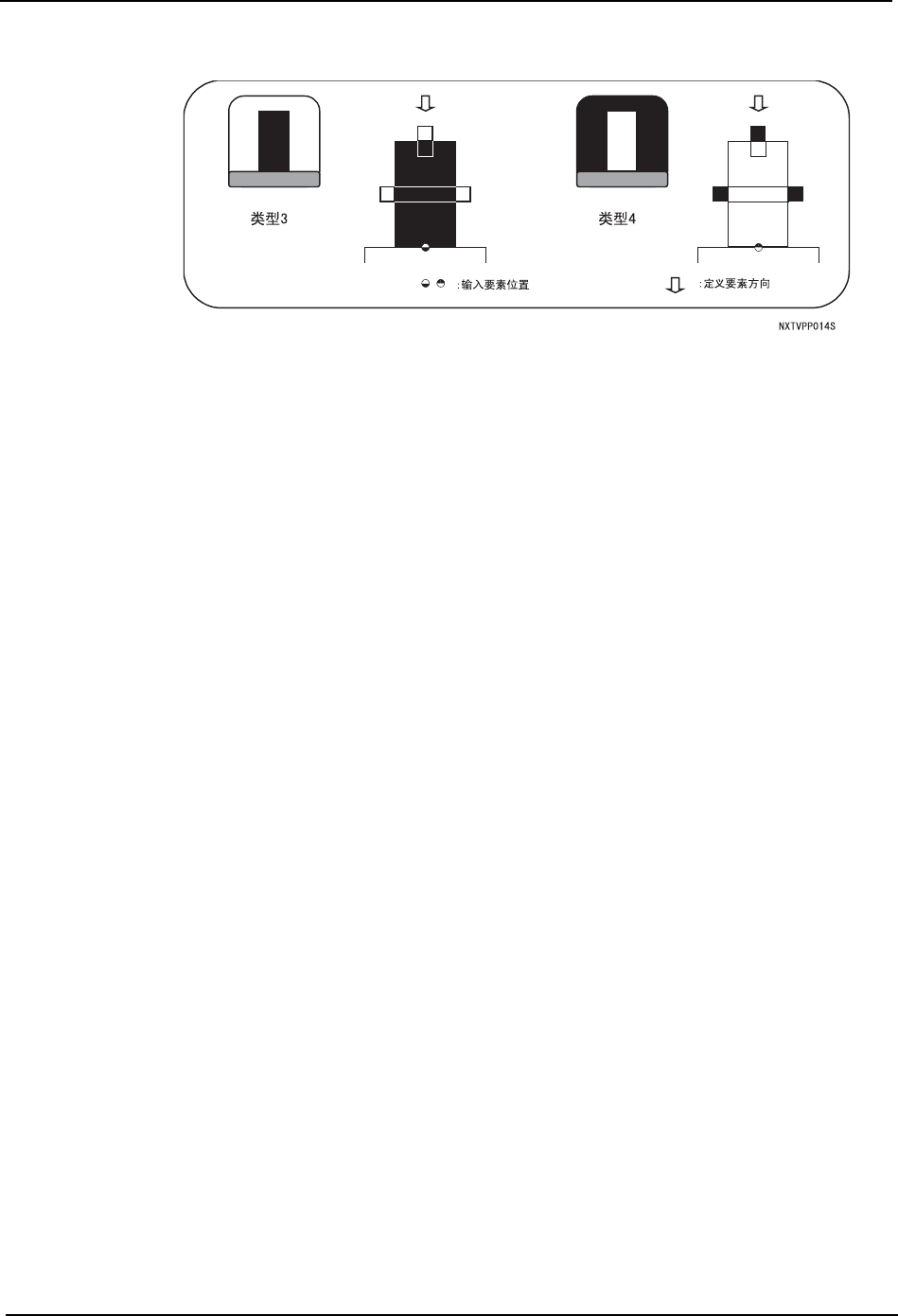

P_pattern 3, 4
因为向元件主体外部延伸的引脚的基座是与元件主体相连的，故不能用卡尺来测量基座。引
脚前端和横向的结果将用来进行元件的定位。
·类型 3：引脚为黑色，引脚周围为白色。
·类型 4：引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
对于在 2 条或 2 条以上垂直边上有引脚的元件来说，仅需要定位就能得出引脚的横向位置，
因此建议从 P_pattern （类型 11，12，13，14）中选择一种方式来与操作条件进行匹配。
目标元件举例
类型 3：用背光处理 SOP 时。
类型 4：在元件背景为黑色的状态下用前光处理 SOP/SOJ 时。
