QD025-09 4. 元件数据设置
NXT 编程手册 59
前光锡球 （球形引脚）或柱体元件
4. 元件数据设置 QD025-09
60 NXT 编程手册
背光引脚元件 (NXT 机器不支持 )
1;7933
ᓩ㛮䭓ᑺᮍ৥
੠䖍㓬⢊ᗕ
ᴵᇍᑨ䖍៪ᴵ䖍
ᴵൖⳈ䖍៪ˈᴵ䖍
3BSDWWHUQ
ᓩ㛮৥Џԧ໪
さߎ
3BSDWWHUQ
ᓩ㛮৥Џԧݙ
さߎ
䗝ᢽᓩ㛮ܗӊⱘᕅڣ㉏ൟ
㽕㋴ԡ㕂
3BSDWWHUQ

3BSDWWHUQ

3BSDWWHUQ

ᓩ㛮䭓ᑺᮍ৥
੠䖍㓬⢊ᗕ
ᓩ㛮৥Џԧ໪
さߎ
ᓩ㛮৥Џԧݙ
さߎ
ᓩ㛮ⱘ⌟ߎϡ〇ᅮ៪ᓩ㛮ⱘ
ϸッϢЏԧⳌ䖲DŽ
QD025-09 4. 元件数据设置
NXT 编程手册 61
4.6 影像类型详情
4.6.1 关于元件基准点

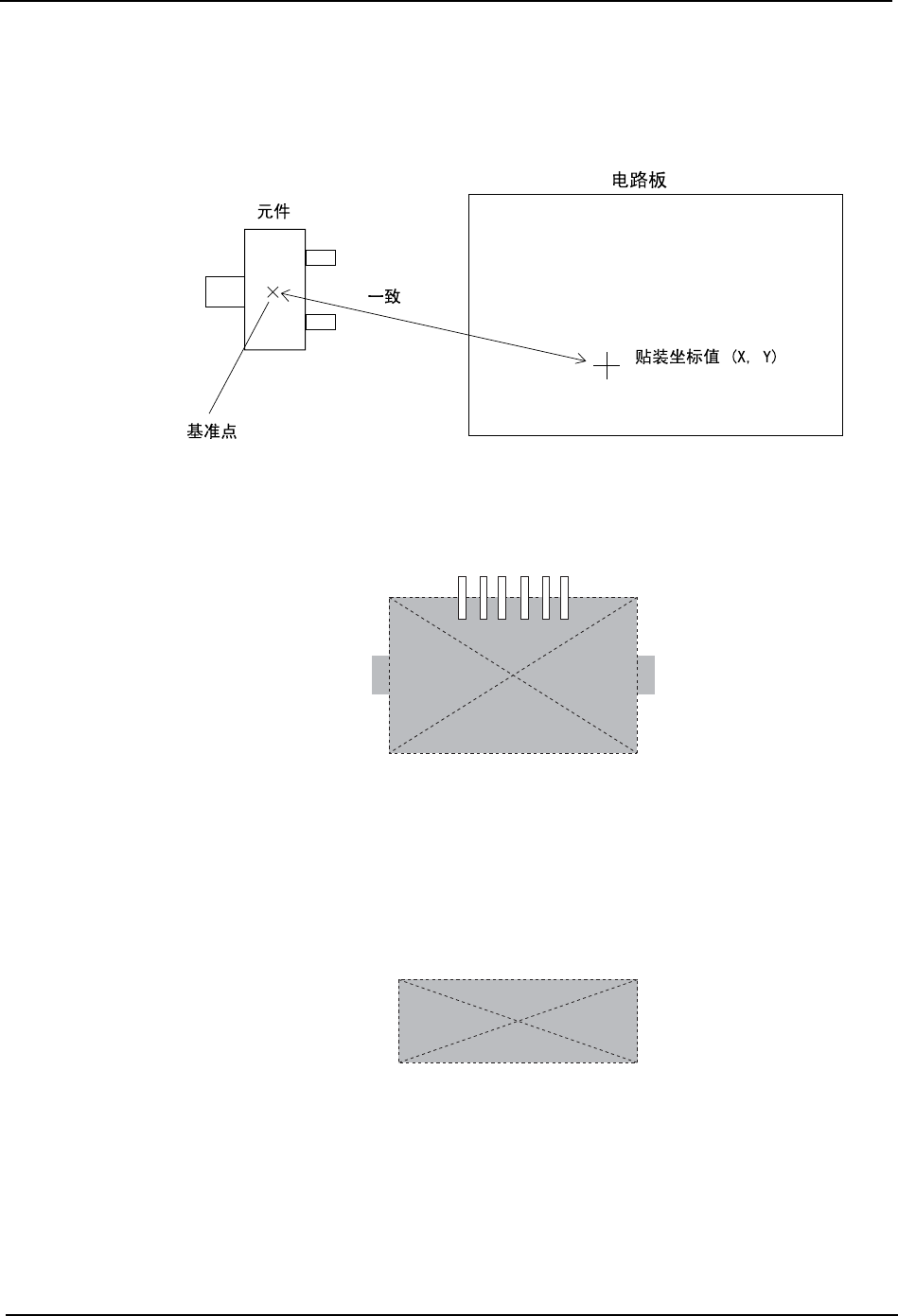

元件基准点为，与电路板的贴装坐标点相一致的元件上的点。
主体中心
即元件上下左右边上最外侧点的中心 （引脚对贴装坐标无影响）。
元件中心
元件中心的定义如下。
1. 无引脚元件的元件中心。
为上下左右边上最外侧点的中心。
2. 有引脚 （球形栅格）的元件的元件中心
从引脚的先端坐标或球形栅格中心坐标的上下左右最外侧点进行计算。将上下最外侧点的
中线及左右最外侧点的中线的交点作为元件中心。需注意的是，如果只有一边有引脚或球形
栅格，则根据元件数据定义理论上的元件中心。
因引脚位置不同，可能有下列几种情况。
·只有1条边上有引脚
