QD025-09 6. 在机器上编制 Job
NXT 编程手册 129
6.8 影像处理测试 (NXT V3.70 或更高版本，仅限于工作
头关闭 )
影像处理测试功能是通过以下步骤来实现的。
·在机器上调整影像操作高度。
·检查影像处理结果。
·检查和编辑 Job。
注意 ) 在影像处理测试之前要执行吸取测试来决定正确的吸取位置。
6.8.1 关键点
·只有初始料槽才能被选中进行影像处理测试。
·如果 Job 中指定的所有吸嘴都没有安放在吸嘴放置台上，那么就要进行影像处理
测试。使用没有指定在 Job 中指定的吸嘴。结果是生产自动进行时使用的吸嘴和
进行影像处理测试时使用的吸嘴会不同。
·影像处理测试所用到的元件是不包括在使用元件数范围内的。结果就是 Fujitrax
Verifier 中的剩余元件数会出现差异。
·使用吸抓时，即使吸取位置 XY 是错误的，当元件被吸取也会使用一个修正量。在
这种情况下，如果所吸取的元件返回料盘，那么元件对于料盘凹槽来说可能是不
合适的。出于这个原因就必须在影像处理测试之前进行吸取测试和吸取位置 XY 的
调整。
6. 在机器上编制 Job QD025-09
130 NXT 编程手册
6.8.2 操作步骤
1. 向机器传输带有需要测试的影像数据的 Job，等待主屏幕显示模组中所有操作用的电路
板。
2. 启动 MEdit，如有必要则登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。弹出 [Acquire current production job]
对话框。
4. 在左侧面板中选择欲测试的 Job 的机器生产线，接着在右侧面板中选择机器。所选 Job
的名称会自动显示在 [Job Name] 对话框中。
5. 指定需要测试影像数据的模组。
6. 选择 [Feeder Setup] 标签页。
7. 选择要进行影像处理测试的料槽。
8. 在 [Tool] 菜单中选择 [Job Test] - [Vision Procesing test]。该模组的操作面板的背
景颜色将变为紫色，这表明该模组正在进行测试。模组不能更改为这种模式有多种原因，
且会导致出错。
NXTEJM007
NXTEJM028E
QD025-09 6. 在机器上编制 Job
NXT 编程手册 131
进行影像处理

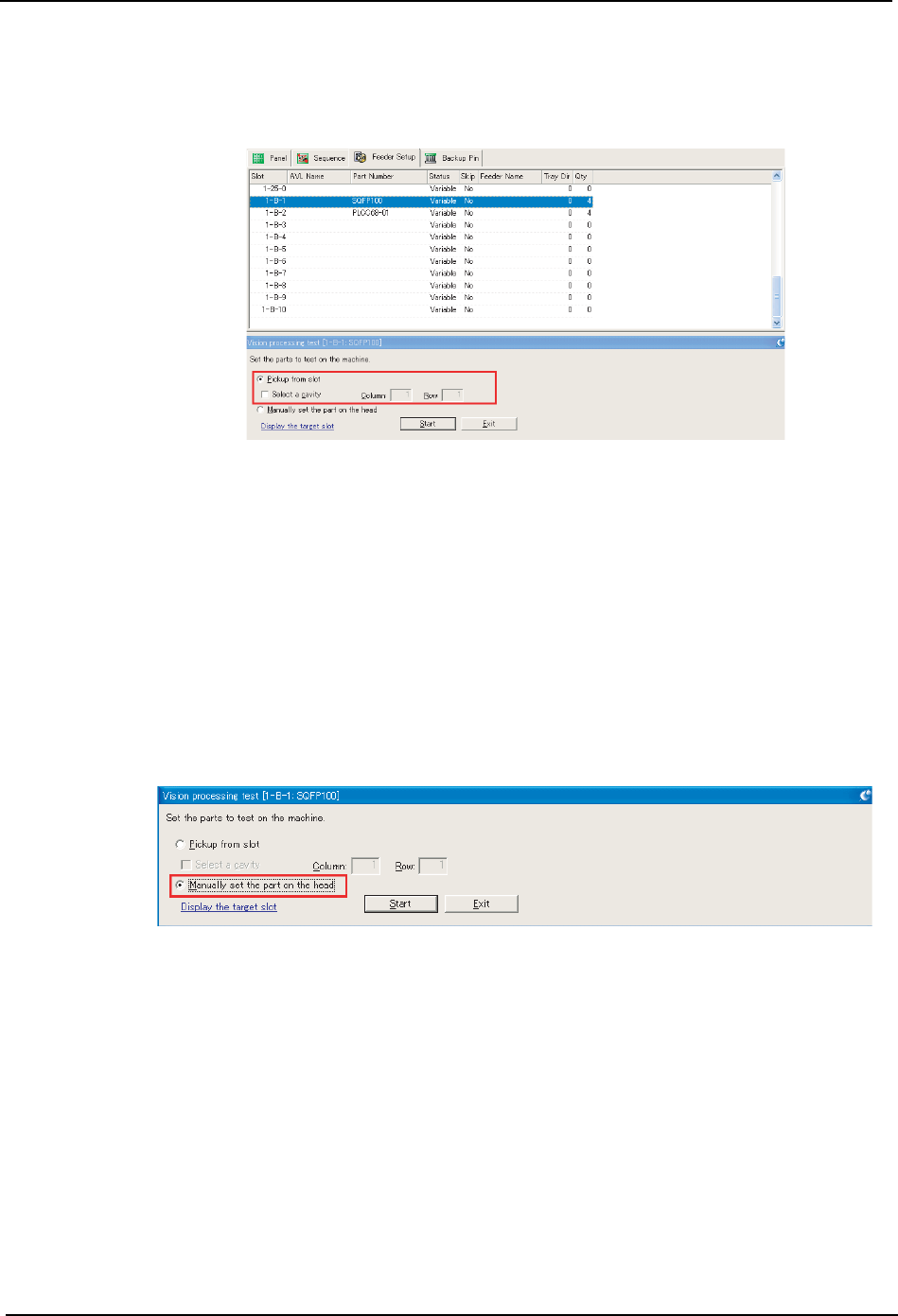

9. 如果需要进行测试的元件被从供料器或料盘中吸取，可以执行以下步骤。如果元件进行
手动贴装，那么就跳过这一步骤。
a. 选择 [Pickup from slot]。
b. 如果元件是料盘元件并且要指定凹槽，那么就选择 [Select a cavity] 复选框，然后
在文本框 [Column] 和 [Row] 中指定吸取位置。
备注 ) 如果是从料盘中吸取元件同时没有对 [Select a cavity] 复选框进行选择， 那么将自动决定进
行第一个吸取的位置。
c. 单击 [Start] 自动决定吸取哪个吸嘴（吸爪），然后选择吸取元件和进行影像处理。
10.如果需要进行影像测试的元件是手动贴装的，那么就执行以下步骤。如果自动吸取元
件，就跳过这个步骤。
a. 选择 [Manually set the part on the head]。
b. 单击 [Start] 机器就将工作头移动到工作头可以进行元件贴装的位置，主屏幕也将显
示。
c. 按下 “EMERGENCY” 打开前门或侧防护罩，用手将元件装载到工作头上。
备注 ) 如果很难将元件安装到工作头的正确位置上，就在手动模式下使用 “device unclamp”和
“module unclamp”指令来拉住模组。
·当弹出主屏幕时，除了手动模式中的 “device clamp (unclamp)”和 “module
clamp (unclamp)”以外，不要执行其他任何指令。
·手动装载元件时不要移动 Q 轴。如果当元件装载时 Q 轴被移动，那么在执行影像
处理时就会影响到相机侧光。
·装载元件使得吸嘴在吸取位置的中心。当装载元件时必须考虑吸取修正值。如果
