4. 元件数据设置 QD025-09
70 NXT 编程手册
影像类型 80 圆形元件处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
影像类型 123 (128) IC 引脚元件处理
影像类型 124 (129) J 引脚元件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。此外，由于使用前光，故有可能因引
脚形状或光源状态导致引脚显示方式的改变。这种情况下需对引脚的位置、宽度、长度等进
行调整。123 和 124 的元件基准点为元件主体中心，128 和 129 的元件基准点为元件中心。
影像类型 140 (145) 倒装芯片元件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。140 的元件基准点为元件主体中心。
145 的元件基准点为元件中心。
此外，由于使用前光，故有可能因引脚形状或光源状外形态导致球形栅格显示方式的改变。
这种情况下需对球形栅格的位置、宽度、长度等进行调整。
可能会有某些元件因主体颜色或球形栅格的显示方式的变化而导致无法进行测定。
QD025-09 4. 元件数据设置
NXT 编程手册 71

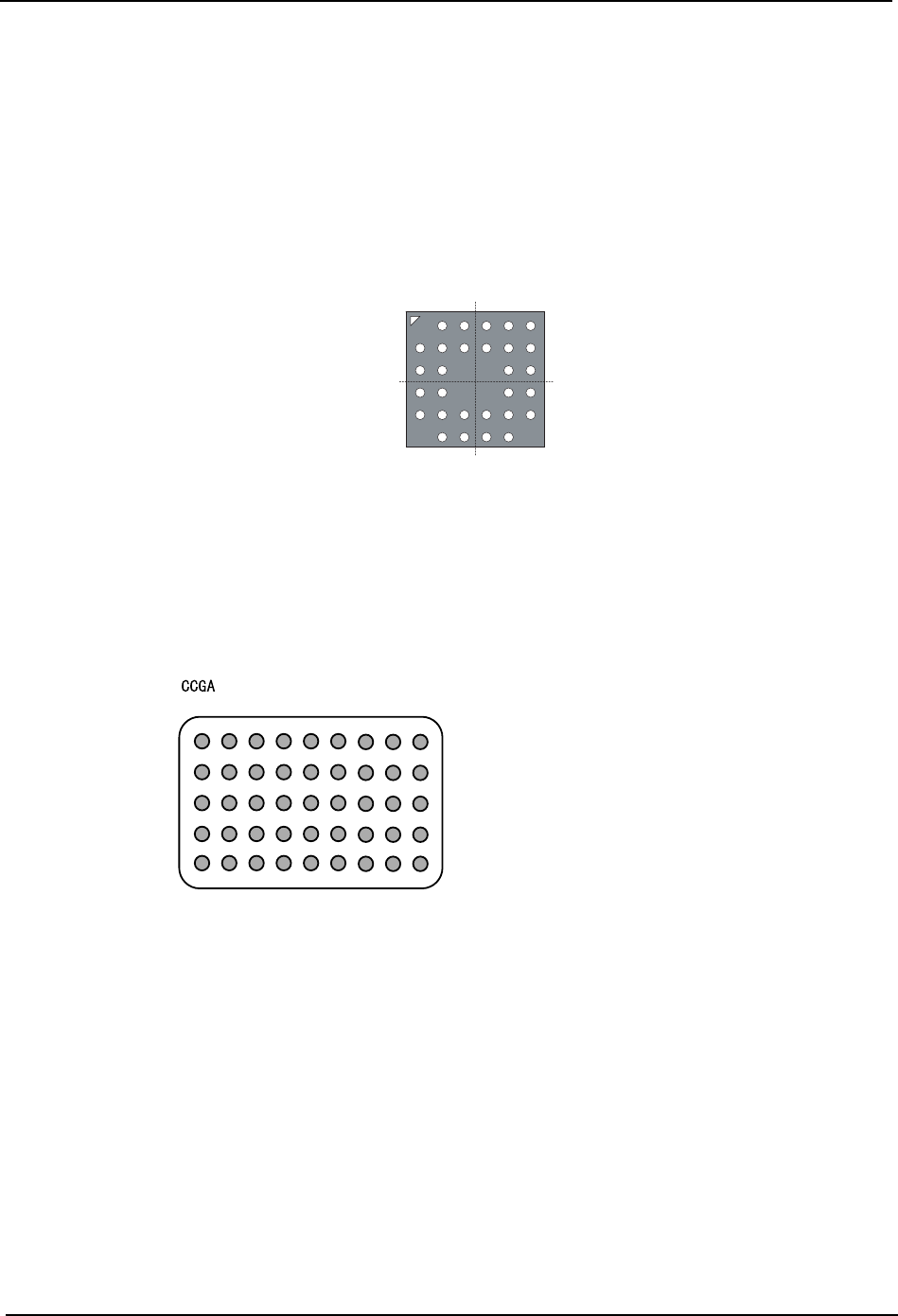

影像类型 142 (147) 不规则锡球的黑色主体元件处理
对不规则排列的锡球的元件进行影像处理。需要输入元件主体的尺寸以及要素信息。142 的
元件基准点为元件主体中心，147 的元件基准点为元件中心。
锡球需满足下列条件：
·锡球数量多于 2 个。
·锡球之间的间隔大于锡球直径的 2 倍。然而如果元件上只有 2 个锡球，则其间隔
需大于元件主体横、纵横平均尺寸的 6 分之 1。
影像类型 143 (148) CCGA 元件处理
需要输入元件的主体尺寸及要素信息。影像类型 143 用作主体中心，而影像类型 148 用作元
件中心。
由于使用前光、故有可能因引脚形状或光源状态导致球形栅格的外形影像变得散乱。这种情
况下需对要素信息中引脚信息所包含的球形栅格的位置、宽度、长度等项目的设置值进行调
整。
影像类型 144 (149) LGA 元件处理
需要在元件数据中输入元件主体尺寸以及要素信息。144 的元件基准点为元件主体中心。149
的元件基准点为元件中心。
影像类型 151 (156) 使用机械夹具的黑色接插件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。对于宽、长不同的引脚，需在更改要
素后进行定义。151 的元件基准点为元件主体中心。156 的元件基准点为元件中心。
NXTPRG047
4. 元件数据设置 QD025-09
72 NXT 编程手册

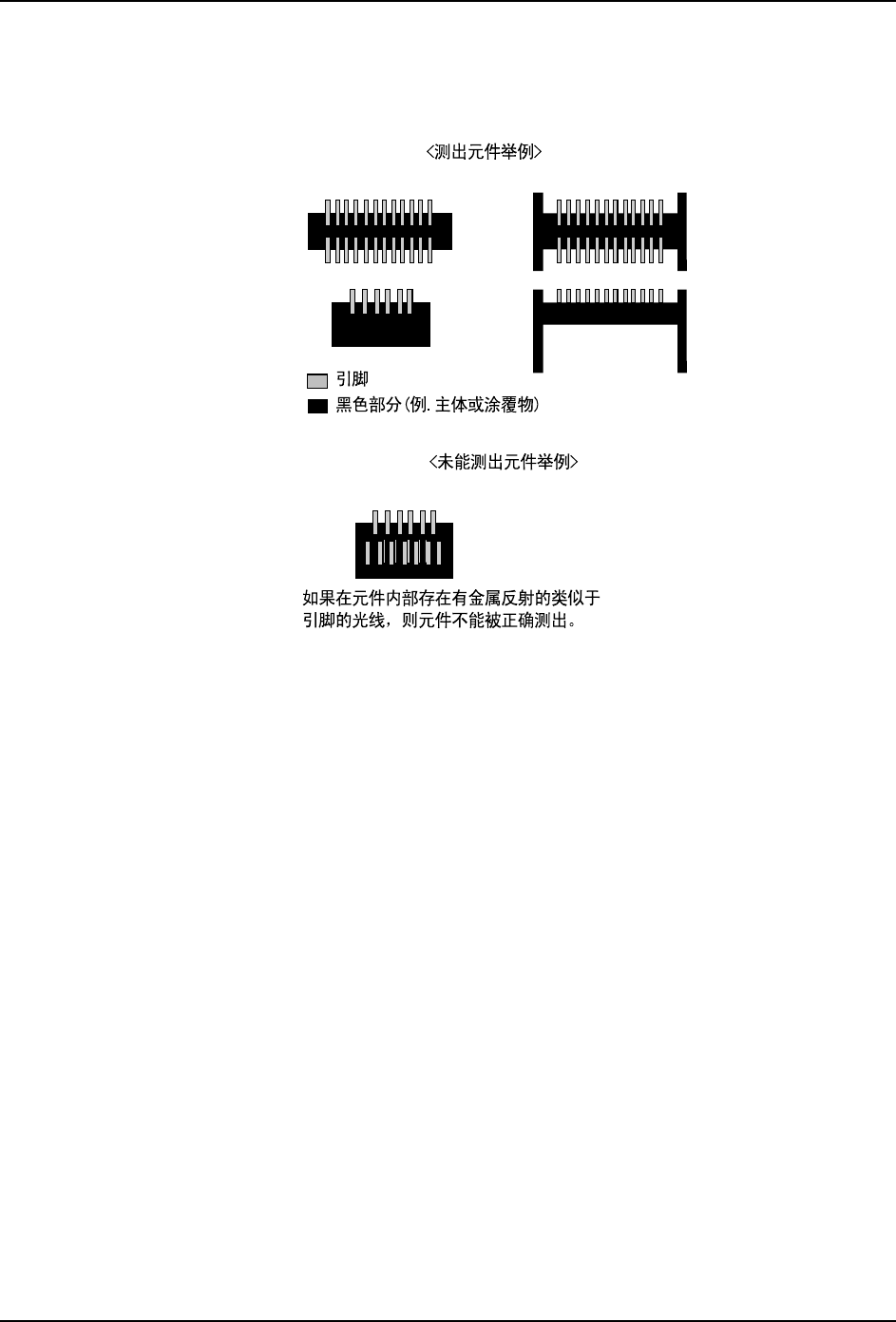

影像类型 152 (157) 黑色接插件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。对于宽、长不同的引脚，需在更改要
素后进行定义。152 的元件基准点为元件主体中心。157 的元件基准点为元件中心。
