4. 元件数据设置 QD025-09
54 NXT 编程手册
P_pattern 13, 14
基本上和类型 3，4 相同，但不将向外侧延伸的引脚先端的检测结果用于元件的位置检测。
也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚先端的检测结
果则仅用于影像处理内部的参照用数据。
·类型 13：引脚为黑色，引脚周围为白色。
·类型 14：引脚为白色，引脚周围为黑色。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，无法在 1 条边或者 2 条平行边上有引脚的元件上使用，因为不将引脚先端的检测结果
用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
类型 13：用背光处理 QFP 时。
类型 14：在元件背景为黑色的状态下用前光处理 QFP 时。
QD025-09 4. 元件数据设置
NXT 编程手册 55
P_pattern 15, 16
基本上和类型 5，6 相同，但不将向内侧延伸的引脚先端的检测结果用于元件的位置检测。
也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚先端的检测结
果则仅用于影像处理内部的参照用数据。
·类型 15：引脚为黑色，引脚周围为白色。
·类型 16：引脚为白色，引脚周围为黑色。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，无法在 1 条边或者 2 条平行边上有引脚的元件上使用，因为不将引脚先端的检测结果
用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
类型 15：目前尚未有可对应的元件。
类型 16：引脚向内侧延伸，主体为黑色，且垂直相交的边上有引脚的元件 （LCC 等）。
4. 元件数据设置 QD025-09
56 NXT 编程手册

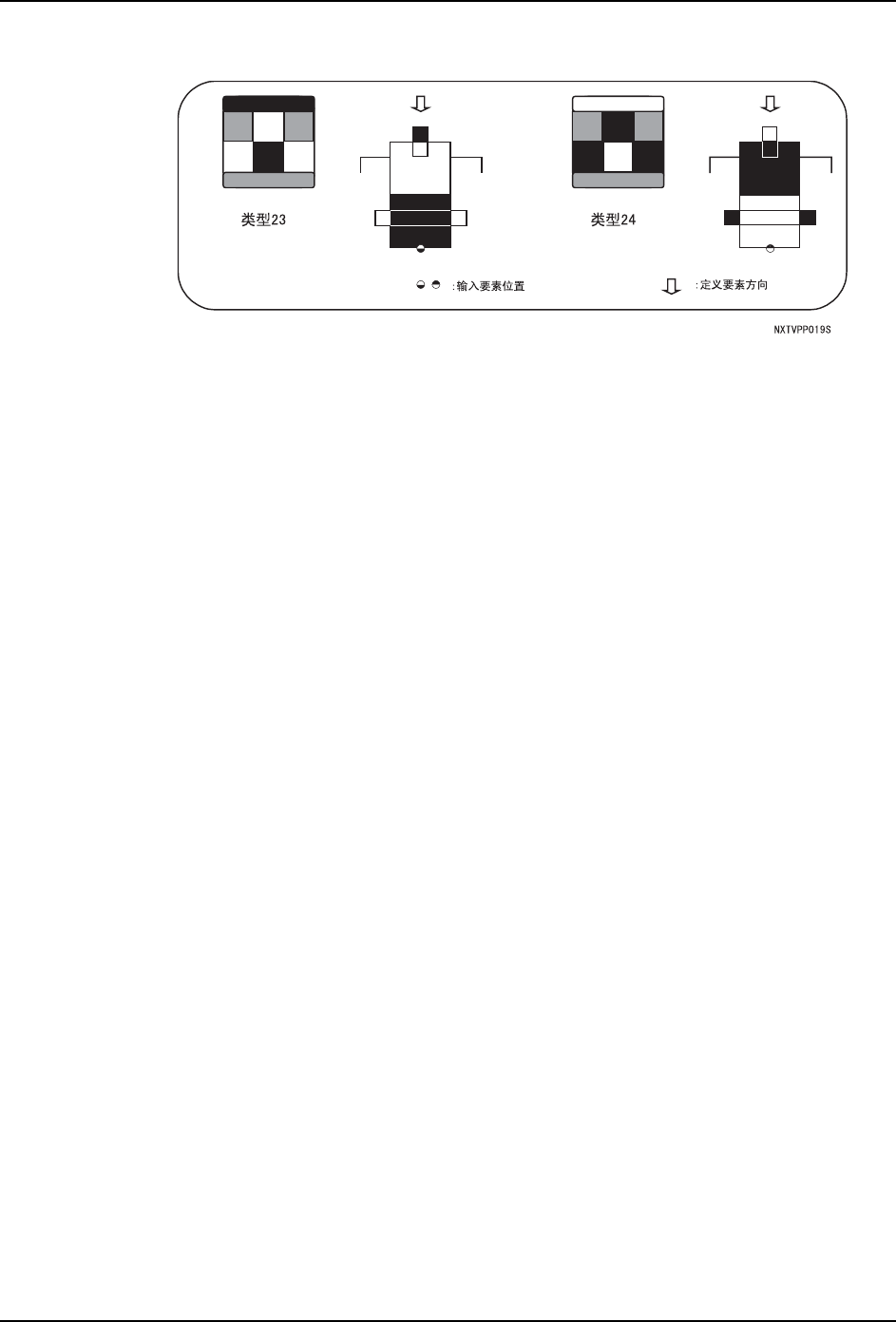

P_pattern 23, 24
将卡尺对准引脚先端和横向，并将其检测结果用于元件的位置检测。在这点上和类型 3，4
相同。然而，引脚先端和横向的位置上检测的引脚颜色是相反的。
·类型 23：引脚先端为白色，元件主体内部的引脚为黑色，引脚周围和引脚的颜色
相反。
·类型 24：引脚先端为黑色，元件主体内部的引脚为白色，引脚周围和引脚的颜色
相反。
主要用于在 1 条边或者 2 条平行边上有进行检测的引脚的 J 引脚元件。
此外，如果该 J 引脚元件在 2 条以上的垂直边上有需检测的引脚，则因正确计算出引脚横向
的位置极其重要，因此建议从 P_pattern （类型 33，34）中进行选择。
对应元件举例
类型 23：目前尚未有可对应的元件。
类型 24：在元件背景为白色的状态下用前光处理 SOJ 时。
