4. 元件数据设置 QD025-09
66 NXT 编程手册

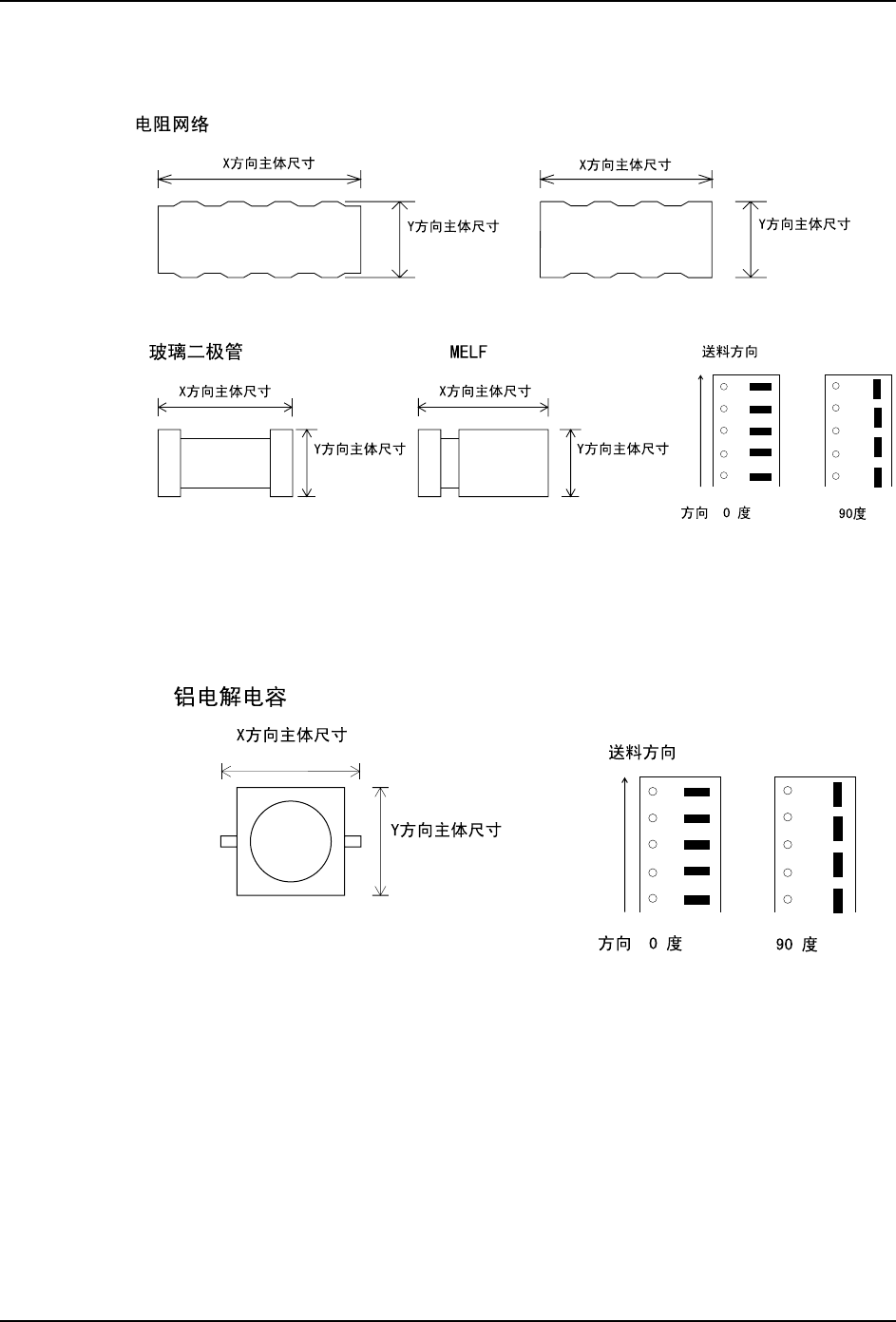

影像类型 62 电阻网络、MELF 处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
影像类型 65 铝电解电容处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。电极也包含在元件主体尺寸
中。元件基准点为元件中心。
QD025-09 4. 元件数据设置
NXT 编程手册 67

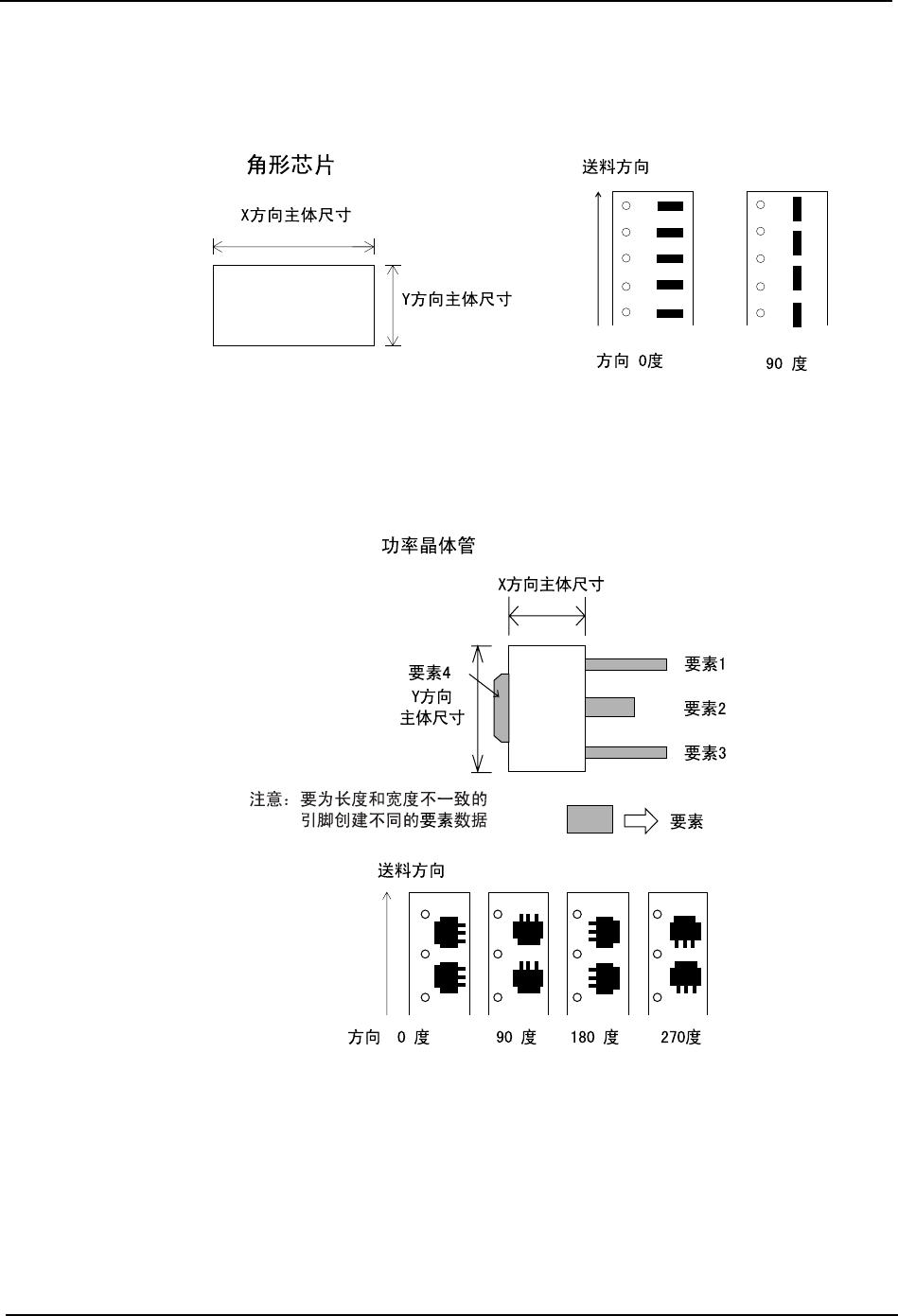

影像类型 66 各角形芯片系列处理 （斜吸取检测功能）
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。对
元件是否被斜吸取进行检测。
影像类型 70 （75） 功率晶体管处理
有必要在元件数据中输入主体尺寸和要素信息。影像类型 70 的基准点是主体中心，但影像
类型 75 的基准点是元件中心。为不同长度和宽度的引脚创建个别的要素数据。如果引脚的
边角有大的切口，则需要在要素的 [Result] 栏中选择 [Don’t inspect] 选项。
4. 元件数据设置 QD025-09
68 NXT 编程手册

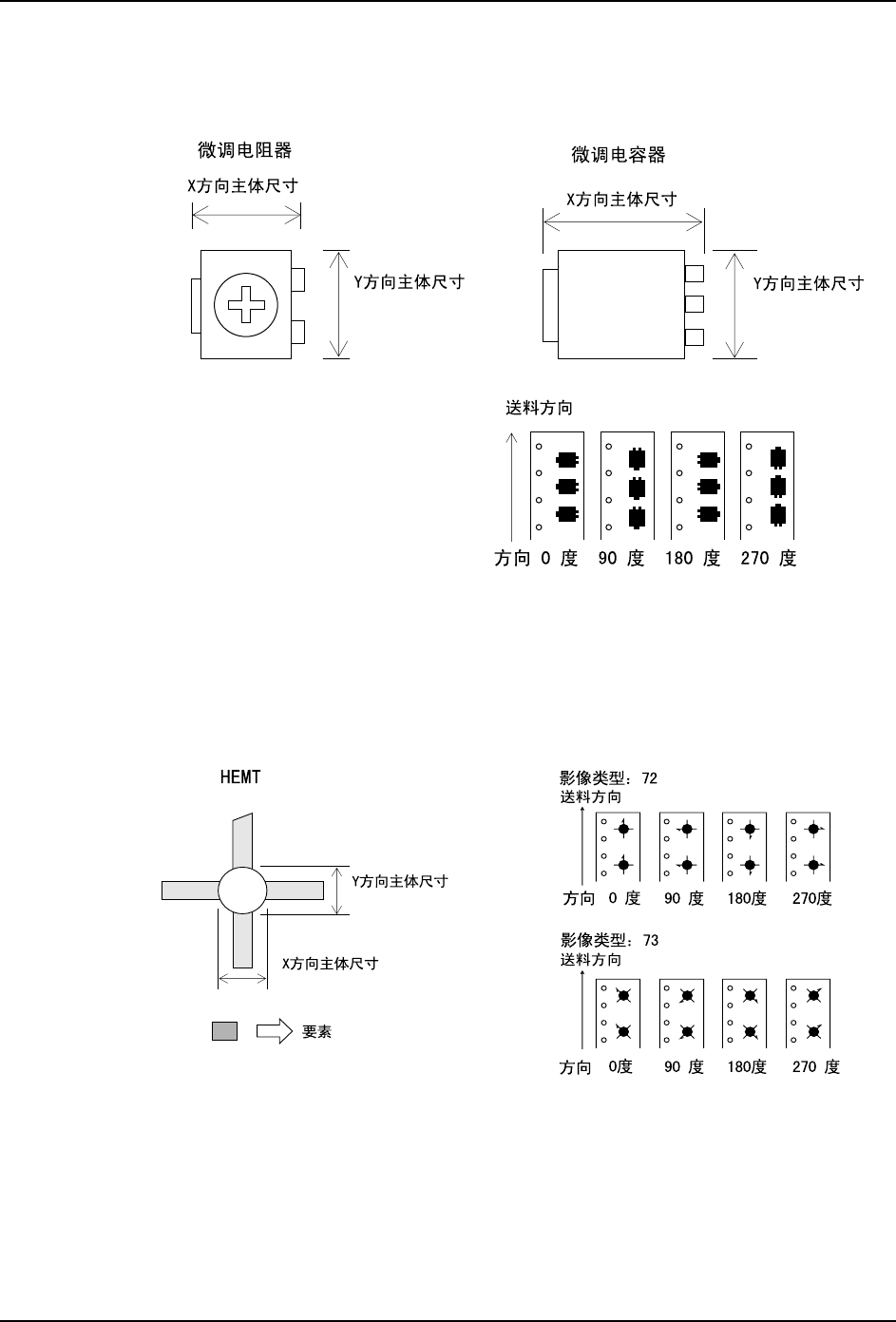

影像类型 71 Volume、微调电容器处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。需要注意的是，电极等部分
的突起也是包含在元件主体尺寸中的。元件基准点为元件中心。
影像类型 72 HEMT 处理 （0 度供应）
影像类型 73 HEMT 处理 （45 度供应）
需要在元件数据中输入元件主体的尺寸以及要素信息。元件的中心作为元件的基准点。对于
顶端不为直角的引脚已经进行了设定，使得其不会在元件数据中被检测出来。此外，无法进
行极性检查。元件基准点为元件中心。
