6. 在机器上编制 Job QD025-09 108 NXT 编程手册 6.5.3 生产中影像处理出错时编辑定位点数据 生产过程中当影像处理出错时， 编辑非规则基准定位点数据的步骤 如下所示。 创建流程图 创建定位点数据的步骤的流程图 如下所示。 Փ⫼0(GLWᮄᅮԡ⚍᭄ˈ✊ৢᇚ-RE䖨ಲࠄᴎ఼ЁDŽ 01PRG-0004S 㓪䕥ᵓDŽ ᕅڣ໘⧚⌟䆩DŽ 0(GLWЁᠧᓔ-REˈ✊ৢ㓪䕥ᅮԡ⚍᭄DŽ ਃࡼ0':ৢ߯ᓎᅮԡ…
QD025-09 6. 在机器上编制 Job
NXT 编程手册 107
步骤
1. 为了制造影像处理错误，请指定一个圆形基准定位点后创建一个 Job。
2. 将 Job 传送到机器中。
3. 在附属软件中，为基准定位点再次读取指定 [OFF] 设置。
备注 ) 使用附属软件的详细内容，请参考附属软件在线手册。
4. 按下 START 来启动生产。
5. 会产生基准定位点读取错误。使用附属软件来获取和保存出错图像。
6. 启动 MEdit，然后从 [File] 菜单中选择 [Open the Current Job]。
备注 ) 使用 MEdit 的详细内容，请参考 MEdit 在线手册。

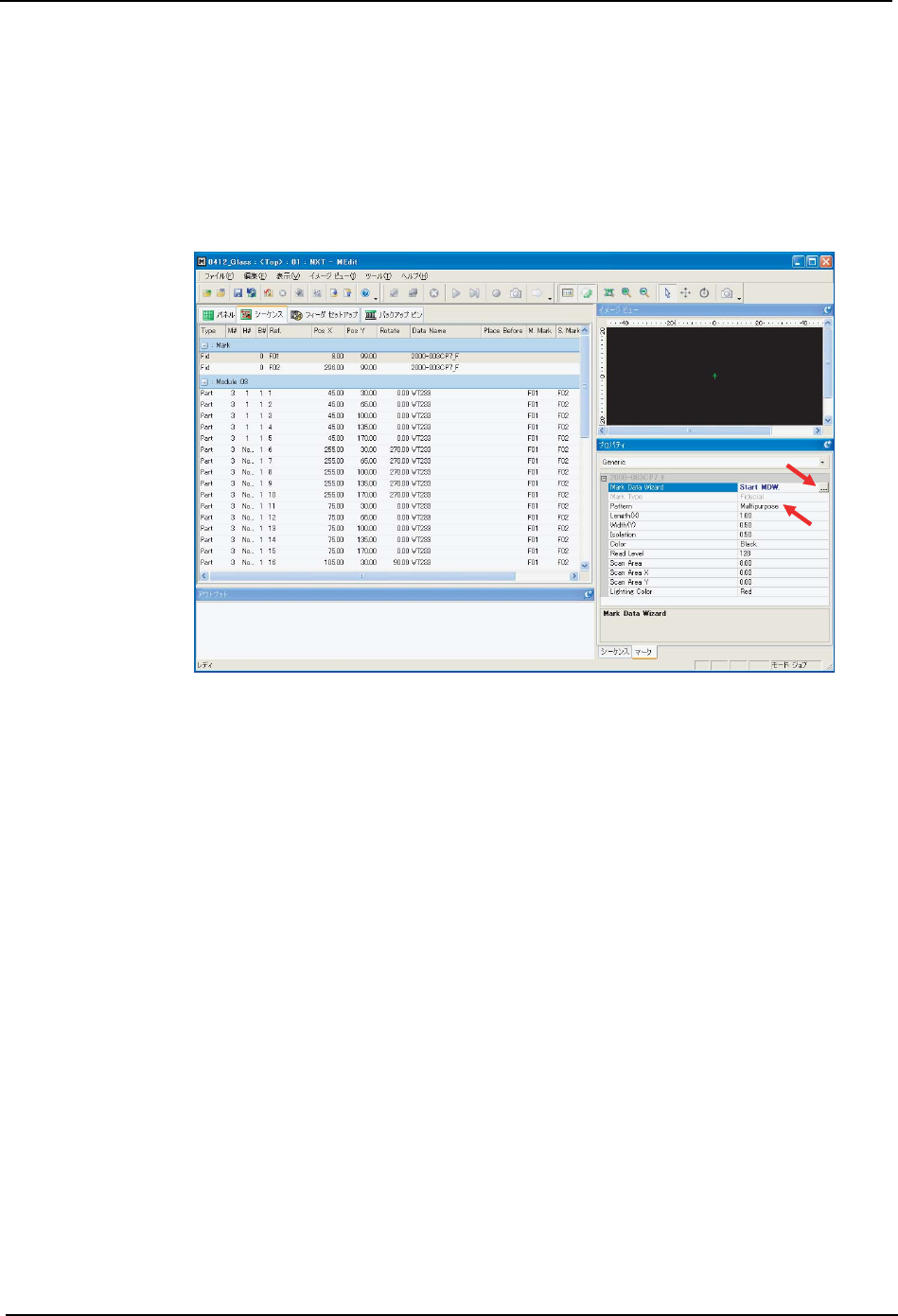

7. 在 MEdit 中指定 [Multipurpose] 作为属性面板中 [Pattern] 项目的设置。单击 [Start
MDW] 旁的按钮来启动 MDW。
a. 显示选择将要编辑的数据的对话框。获取影像处理错误的图像，然后编辑模板。
b. 然后，显示完成编辑处理的对话框。执行影像处理测试。
c. 测试顺利完成后，更新定位点数据。
备注 ) 使用 MDW 的详细内容，请参考在线手册。
8. 退出 MDW 后，返回到 MEdit。
9. 从机器上脱卸电路板，然后返回到机器操作面板的主屏幕。
10.使用 MEdit 将更新后的 Job 传送到机器中。
01PRG-0002J
6. 在机器上编制 Job QD025-09
108 NXT 编程手册
6.5.3 生产中影像处理出错时编辑定位点数据
生产过程中当影像处理出错时，编辑非规则基准定位点数据的步骤如下所示。
创建流程图
创建定位点数据的步骤的流程图如下所示。
Փ⫼0(GLWᮄᅮԡ⚍᭄ˈ✊ৢᇚ-RE䖨ಲࠄᴎ఼ЁDŽ
01PRG-0004S
㓪䕥ᵓDŽ
ᕅڣ໘⧚⌟䆩DŽ
0(GLWЁᠧᓔ-REˈ✊ৢ㓪䕥ᅮԡ⚍᭄DŽ
ਃࡼ0':ৢ߯ᓎᅮԡ⚍᭄DŽ
Փ⫼䰘ሲ䕃ӊᴹ㦋পᕅڣ໘⧚䫭䇃ڣDŽ
QD025-09 6. 在机器上编制 Job
NXT 编程手册 109
步骤
1. 产生基准定位点读取错误。使用附属软件来获取和保存错误图像。
2. 启动 MEdit，从 [File] 菜单中选择 [Open the Current Job]。
备注 ) 使用 MEdit 的详细内容，请参考 MEdit 在线手册。
3. 在 MEdit 中指定 [Multipurpose] 作为属性面板中 [Pattern] 项目的设置。单击 [Start
MDW] 旁的按钮来启动 MDW。
a. 显示选择将要编辑的数据的对话框。获取影像处理错误的图像，然后编辑模板。
b. 然后，显示完成编辑处理的对话框。执行影像处理测试。
c. 测试顺利完成后，更新定位点数据。
备注 ) 使用 MDW 的详细内容，请参考在线手册。
4. 退出 MDW，返回到 MEdit。
5. 从机器上脱卸电路板，返回机器操作面板的主屏幕。
6. 使用 MEdit 将更新后的 Job 传送到机器中。
