4. 元件数据设置 QD025-09 66 NXT 编程手册 影像类型 62 电阻网络、MELF 处理 只需在元件数据中输入元件的主 体尺寸，而无需输入要素信息。元 件基准点为元件中心。 影像类型 65 铝电解电容处理 只需在元件数据中输入元件的主 体尺寸， 而无需输入要素 信息。 电极也包含在元件主 体尺寸 中。元件基准点为元件中心。
QD025-09 4. 元件数据设置
NXT 编程手册 65
影像类型编码详情
对各个影像类型的使用方法和处理内容进行说明。
影像类型 18 MPA (Multi-Purpose Algorithm)
影像类型 19 MPA (Multi-Purpose Algorithm）带有引脚检查
对象为没有包含在通常的影像类型中的非定型元件。在创建 Shape 数据时，使用 VPDplus。

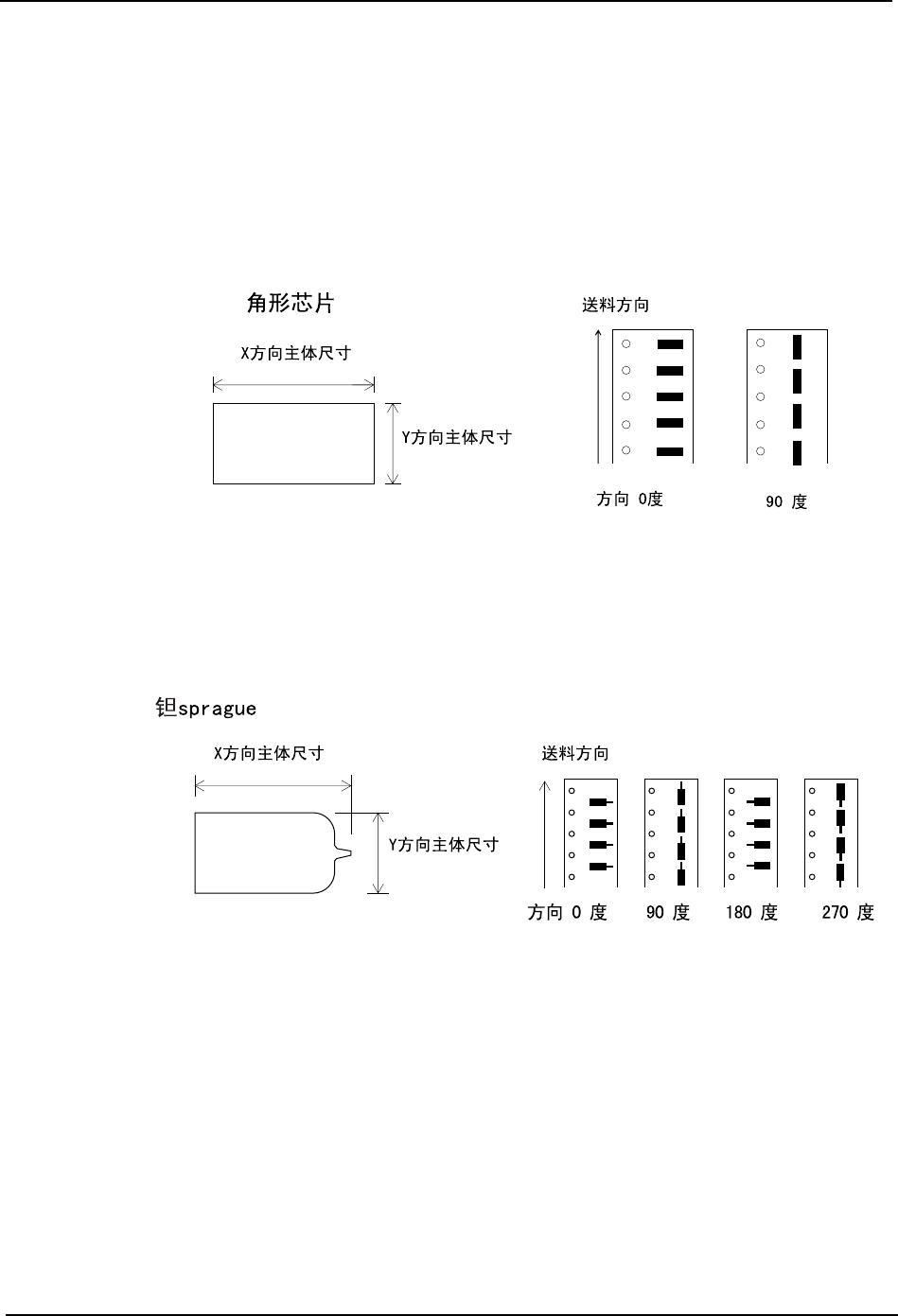

影像类型 60 角形芯片系列处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
影像类型 61 钽 Spragues 处理
影像类型 63 钽 Spragues 处理 （带有极性检查）
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。需要注意的是，钽 Spragues
的突起部分是包含在元件主体尺寸中的。若使用所带有的极性检查，需将供应方向正确输入
元件数据。元件基准点为元件中心。
4. 元件数据设置 QD025-09
66 NXT 编程手册
影像类型 62 电阻网络、MELF 处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
影像类型 65 铝电解电容处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。电极也包含在元件主体尺寸
中。元件基准点为元件中心。
QD025-09 4. 元件数据设置
NXT 编程手册 67
影像类型 66 各角形芯片系列处理 （斜吸取检测功能）
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。对
元件是否被斜吸取进行检测。
影像类型 70 （75） 功率晶体管处理
有必要在元件数据中输入主体尺寸和要素信息。影像类型 70 的基准点是主体中心，但影像
类型 75 的基准点是元件中心。为不同长度和宽度的引脚创建个别的要素数据。如果引脚的
边角有大的切口，则需要在要素的 [Result] 栏中选择 [Don’t inspect] 选项。
