QD025-09 6. 在机器上编制 Job
NXT 编程手册 133
调整影像处理高度
13.当使用侧光相机时必须调整影像处理高度。如果需要请按以下步骤进行影像处理高度的
调整。
a. 在相关模组的操作面板上按下 “MONITOR”。
b. 使用上下光标键来更改影像高度修正值的设置。指定所希望的修正值。
c. 按下 “START”，使用指定设置开始进行元件影像处理，将会显示图像。
d. 检查影像处理结果。
e. 重复操作直到影像处理高度正确为止。
f. 在 MEdit 中单击 [Acquire the current offset]，MEdit 中将会显示模组中的数值设
置。
备注 ) 没有必要进行手动输入数值，因为它可以从机器获取。
g. 确保获取的设置是正确的。
在外形数据中使用 VPDplus 来编辑影像处理数据
14.由于要通过影像处理测试的结果来编辑影像数据，通过以下步骤在VPDplus中打开数据，
然后使用 VPDplus 对必要项目进行编辑。
a. 如果图像还没有保存，那么先执行步骤 11 和 12，然后再执行以下步骤。
NXTEJM034
NXTEJM035E
NXTEJM036E
6. 在机器上编制 Job QD025-09
134 NXT 编程手册
b. 单击 [Edit with VPDplus]，用 VPDplus 打开保存过的图像，这样就可以对影像数据
进行编辑了。编辑必要项目然后使用更改信息来更新外形数据。
完成吸取元件的影像处理
15.如果机器自动吸取元件，就按以下步骤进行操作。如果手动将元件装载到工作头上，就
跳过此步骤。
a. 单击 [Exit]，吸取的元件被自动丢弃到 Job 中指定的位置上。
备注 ) 当吸取料盘被指定为废弃位置时，即使料盘单元的安全门已经打开，但是元件还要返回到供给
它的那个料盘。如果不希望将元件返回那个料盘，就要手动脱卸它。
16.如果手动将元件装载到工作头上，就按以下步骤进行操作。如果机器自动吸取元件，那
么上一个步骤就可以完成影像测试。
a. 单击 [Exit]，显示以下对话框。
b. 按下模组上的 “EMERGENCY”，手动将元件从工作头上脱卸下来。
c. 一旦元件脱卸下来，就关闭门并松开 “EMERGENCY”按钮。
d. 单击以上对话框中的 [OK]。
向机器发送更改设置
17.显示以上对话框，单击 [Yes] 将在 Job 中所做的更改传送给机器。单击 [Yes] 后，会显
示一个询问是否进行数据检查的对话框。
18.单击 [Yes] 执行数据检查。数据检查完成之后会显示 [Retransmit Job] 对话框。
NXTEJM037E
NXTEJM038E
NXTEJM039E
QD025-09 6. 在机器上编制 Job
NXT 编程手册 135

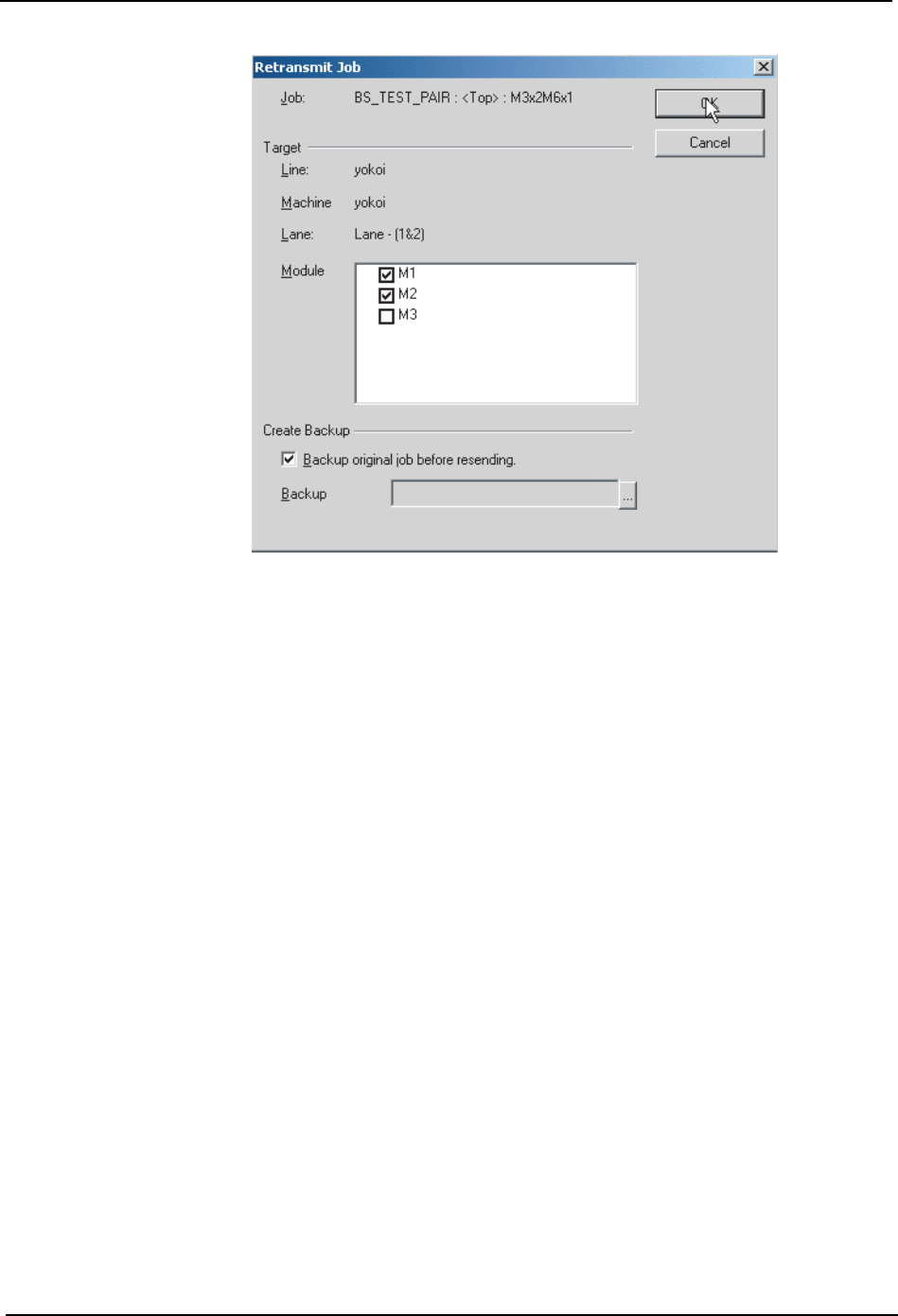

19.选择要反馈编辑数据的模组然后单击 [OK]。如果编辑数据涉及到多个模组时，那就要选
择所有模组然后单击 [OK]。
NXTEJM040E
