QD025-09 4. 元件数据设置 NXT 编程手册 49 4.5.3 P_pattern
4. 元件数据设置 QD025-09
48 NXT 编程手册
4.5.2 NXT 机不支持的 P_pattern
由于背景条件或背光的使用，以下的 P_pattern 设置在 NXT 机上为无效。
P_
patt
ern
元件举例 说明 引脚的显
示方式
24 SOJ 仅使用在白背景下。进行引脚先端和横向的检
测，将其结果作为位置信息使用。类型 34 不
将引脚纵向的检测结果用于位置检测。
34 PLCC 仅使用在白背景下。虽然进行引脚先端和横向
的检测，但因正确计算出引脚横向位置极其重
要，故仅将横向检测结果作为位置信息使用。
3 SOIC 仅使用在背光下。进行引脚先端和横向的检
测，将其结果作为位置信息使用。类型 11 和
13 不需要使用引脚的纵向位置信息。
SOT 仅使用在背光下。进行引脚先端和横向的检
测，将其结果作为位置信息使用。类型 11 和
13 不需要使用引脚的纵向位置信息。
5 PLCC 接插件 仅使用在背光下。对向元件主体内部延伸的引
脚的先端和横向进行检测，并将其结果作为位
置信息使用。
11 TAB 仅使用在背光下。因为引脚先端和根部连接在
元件主体上，故仅使用元件横向的位置信息。
13 QFP 仅使用在背光下。虽然进行引脚先端和横向的
检测，但因正确计算出引脚横向位置极其重
要，故仅将横向检测结果作为位置信息使用。
QD025-09 4. 元件数据设置
NXT 编程手册 49
4.5.3 P_pattern
4. 元件数据设置 QD025-09
50 NXT 编程手册
4.5.4 说明

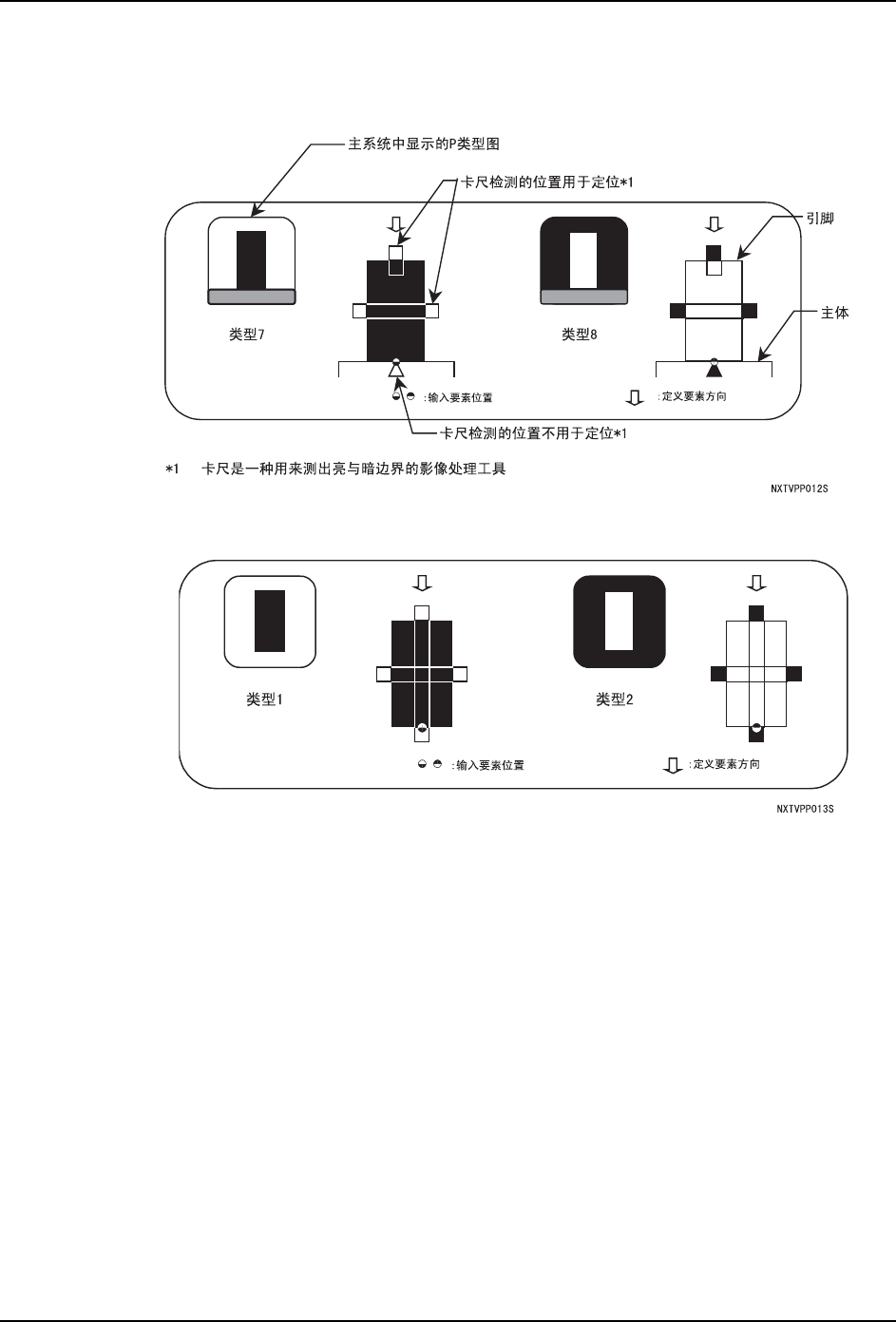

P_pattern 图形说明
P_pattern 1, 2
因引脚和元件主体的所有边缘都被清楚地显示出来，将检查引脚的 4 条边，用结果来进行元
件定位。
·类型 1：引脚为黑色，引脚周围为白色。
·类型 2：引脚为白色，引脚周围为黑色。
主要用于处理锡球元件。
目标元件举例
类型 1：用前光处理主体为白色的锡球元件时。
类型 2：用前光处理主体为黑色的锡球元件或 CCGA 时。
