4. 元件数据设置 QD025-09 52 NXT 编程手册 P_pattern 5, 6 引脚向元件主体内侧延伸的基座 是与元件主体相连的。在这一点上 与类型 3，4 不同。因此 不能使用卡尺来测量基座。引脚 前端和横向的结果将用来进行元件 的定位。 · 类型 5：引脚为黑色，引脚 周围为白色。 · 类型 6：引脚为白色，引脚 周围为黑色。 主要用于在 1 条边或 2 条平行边上有引脚的元件。 对于在 2 条或 2 条以上的垂直边上有…
QD025-09 4. 元件数据设置
NXT 编程手册 51
P_pattern 3, 4
因为向元件主体外部延伸的引脚的基座是与元件主体相连的，故不能用卡尺来测量基座。引
脚前端和横向的结果将用来进行元件的定位。
·类型 3：引脚为黑色，引脚周围为白色。
·类型 4：引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
对于在 2 条或 2 条以上垂直边上有引脚的元件来说，仅需要定位就能得出引脚的横向位置，
因此建议从 P_pattern （类型 11，12，13，14）中选择一种方式来与操作条件进行匹配。
目标元件举例
类型 3：用背光处理 SOP 时。
类型 4：在元件背景为黑色的状态下用前光处理 SOP/SOJ 时。
4. 元件数据设置 QD025-09
52 NXT 编程手册
P_pattern 5, 6
引脚向元件主体内侧延伸的基座是与元件主体相连的。在这一点上与类型 3，4 不同。因此
不能使用卡尺来测量基座。引脚前端和横向的结果将用来进行元件的定位。
·类型 5：引脚为黑色，引脚周围为白色。
·类型 6：引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
对于在 2 条或 2 条以上的垂直边上有引脚的元件，正确计算出引脚的横向位置极为重要，因
此建议从 P_pattern （类型 11，12，15，16）中进行选择。
目标元件举例
类型 5：用背光处理 PLCC 接插件时。
类型 6：用前光处理有引脚向元件主体内侧延伸的黑色主体元件。
QD025-09 4. 元件数据设置
NXT 编程手册 53

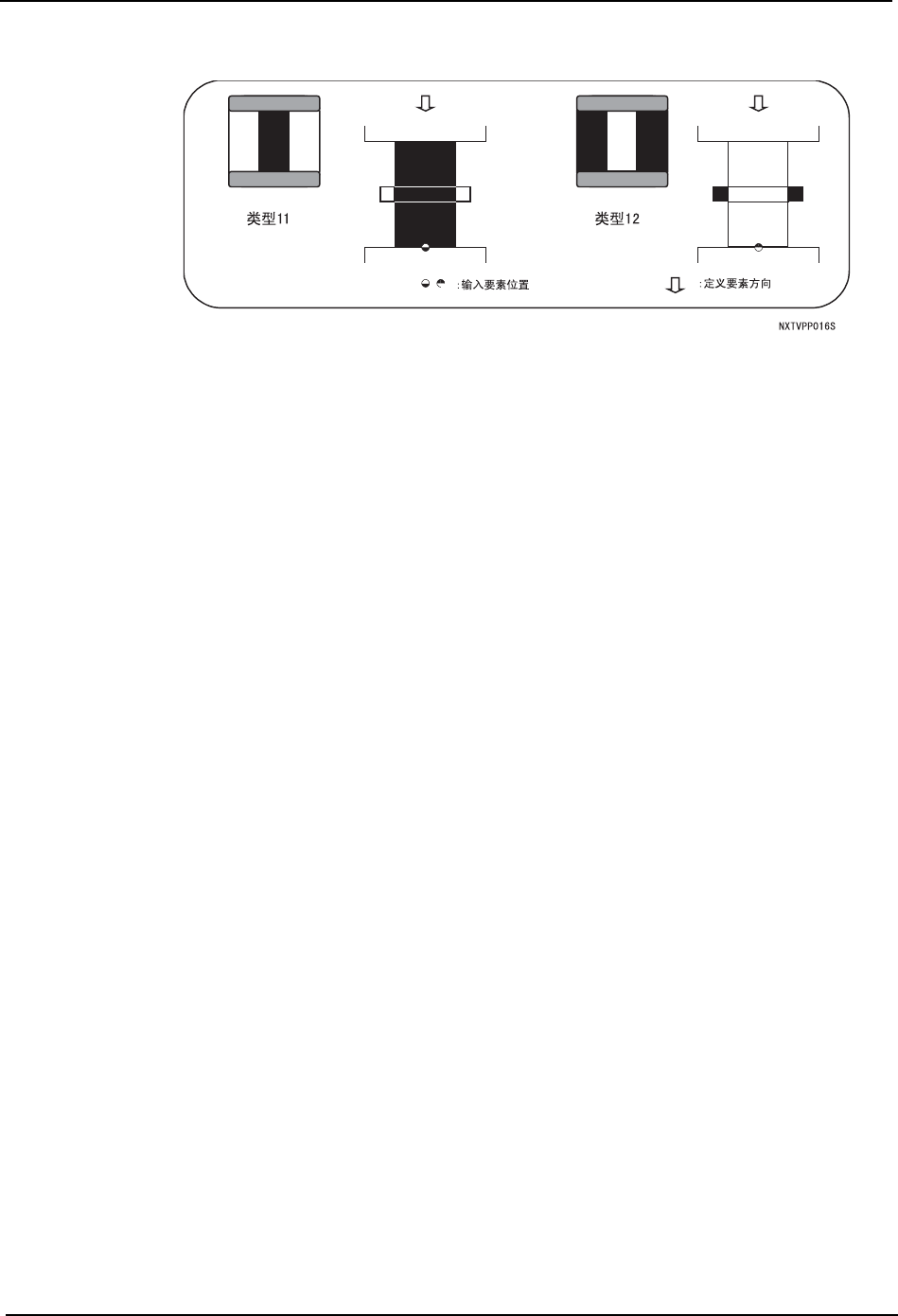

P_pattern 11, 12
由于引脚先端及根部与元件主体相连、或显示方式不稳定等原因，而导致无法用卡尺稳定地
进行检测时使用此类型。也就是说，用卡尺对准引脚的横向，并仅使用该检测结果进行元件
的位置检测。
·类型 11：引脚为黑色，引脚周围为白色。
·类型 12：引脚为白色，引脚周围为黑色。
可在 2 条以上的垂直边上有引脚的元件上使用，但不包括在 Y 方向用机械夹具抓紧并使用影
像类型 151 进行处理的情况。然而对于可以稳定检测出引脚先端或根部的情况，建议从
P_pattern （类型 13，14，15，16）中进行选择。
此外，无法在 1 条边或者 2 条平行边上有引脚的元件上使用，因为未获得用于检测元件纵向
位置的信息。
对应元件举例
类型 11：用背光处理 TAB 时。
类型 12：在 Y 方向用机械夹具抓紧引脚先端显示效果不好的元件，并使用影像类型 151 及
用前光处理时。
