4. 元件数据设置 QD025-09 58 NXT 编程手册 4.5.5 选择 P_Pattern 流程图 前光引脚元件
QD025-09 4. 元件数据设置
NXT 编程手册 57

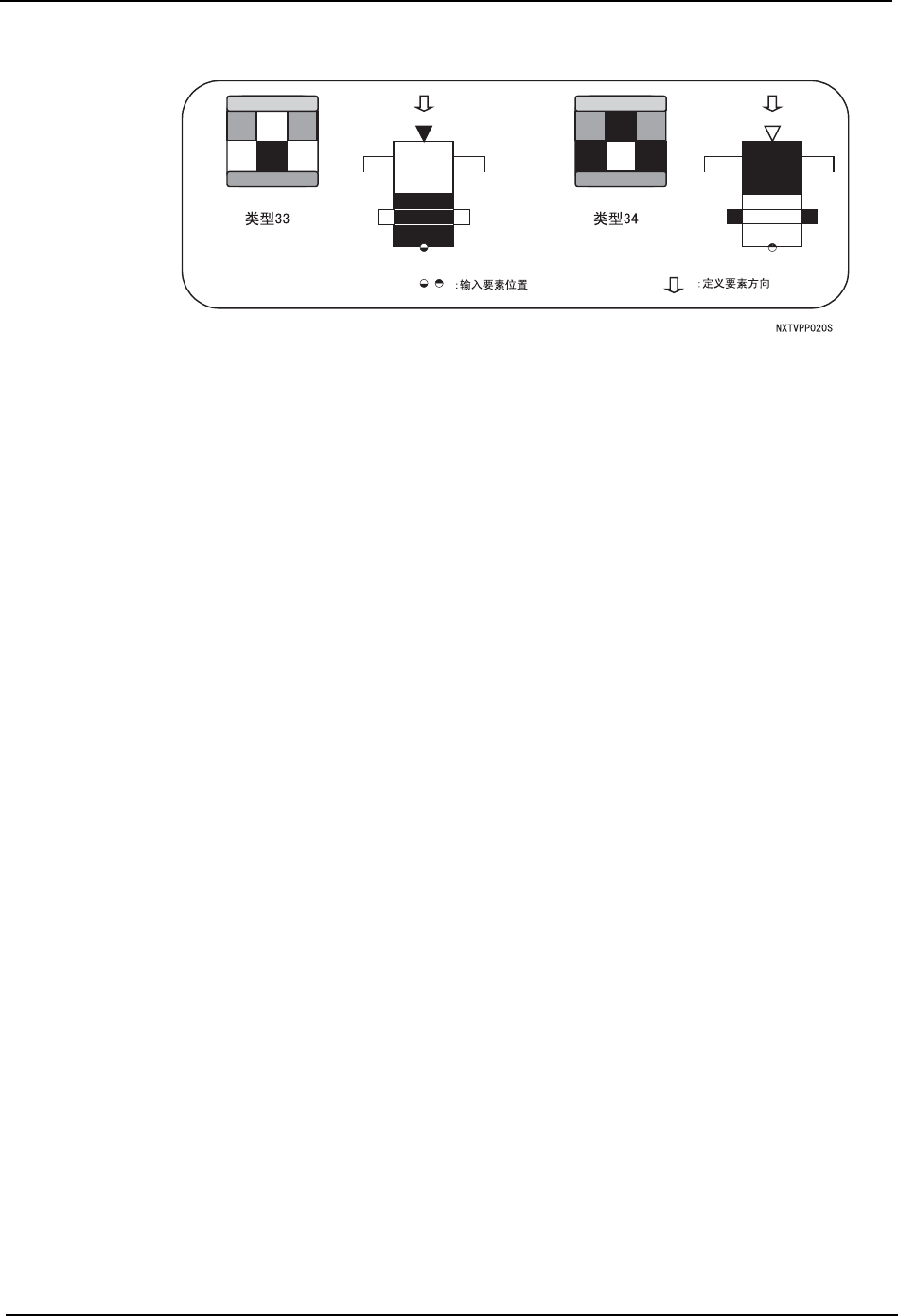

P_pattern 33, 34
与类型 23，24 基本相同，但不将引脚先端的检测结果用于元件位置检测。也就是说，仅使
用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚先端的检测结果则仅用于影
像处理内部的参照用数据。
·类型 33：引脚先端为白色，元件主体内部的引脚为黑色，引脚周围和引脚的颜色
相反。
·类型 34：引脚先端为黑色，元件主体内部的引脚为白色，引脚周围和引脚的颜色
相反。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，无法在 1 条边或者 2 条平行边上有引脚的元件上使用，因为不将引脚先端的检测结果
用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
类型 33：目前尚未有可对应的元件。
类型 34：在元件背景为白色的状态下用前光处理 PLCC 时。
4. 元件数据设置 QD025-09
58 NXT 编程手册

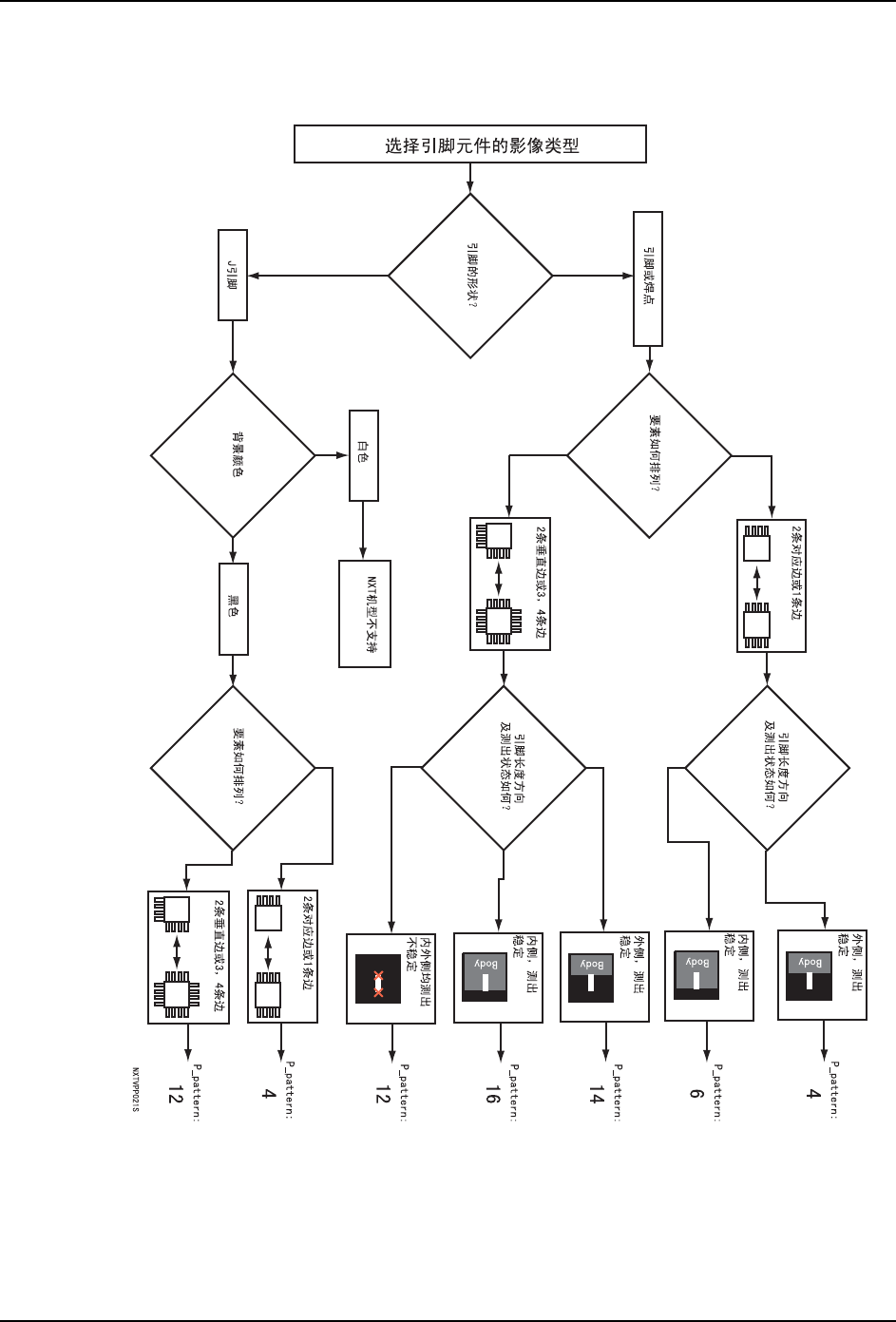

4.5.5 选择 P_Pattern 流程图
前光引脚元件
QD025-09 4. 元件数据设置
NXT 编程手册 59

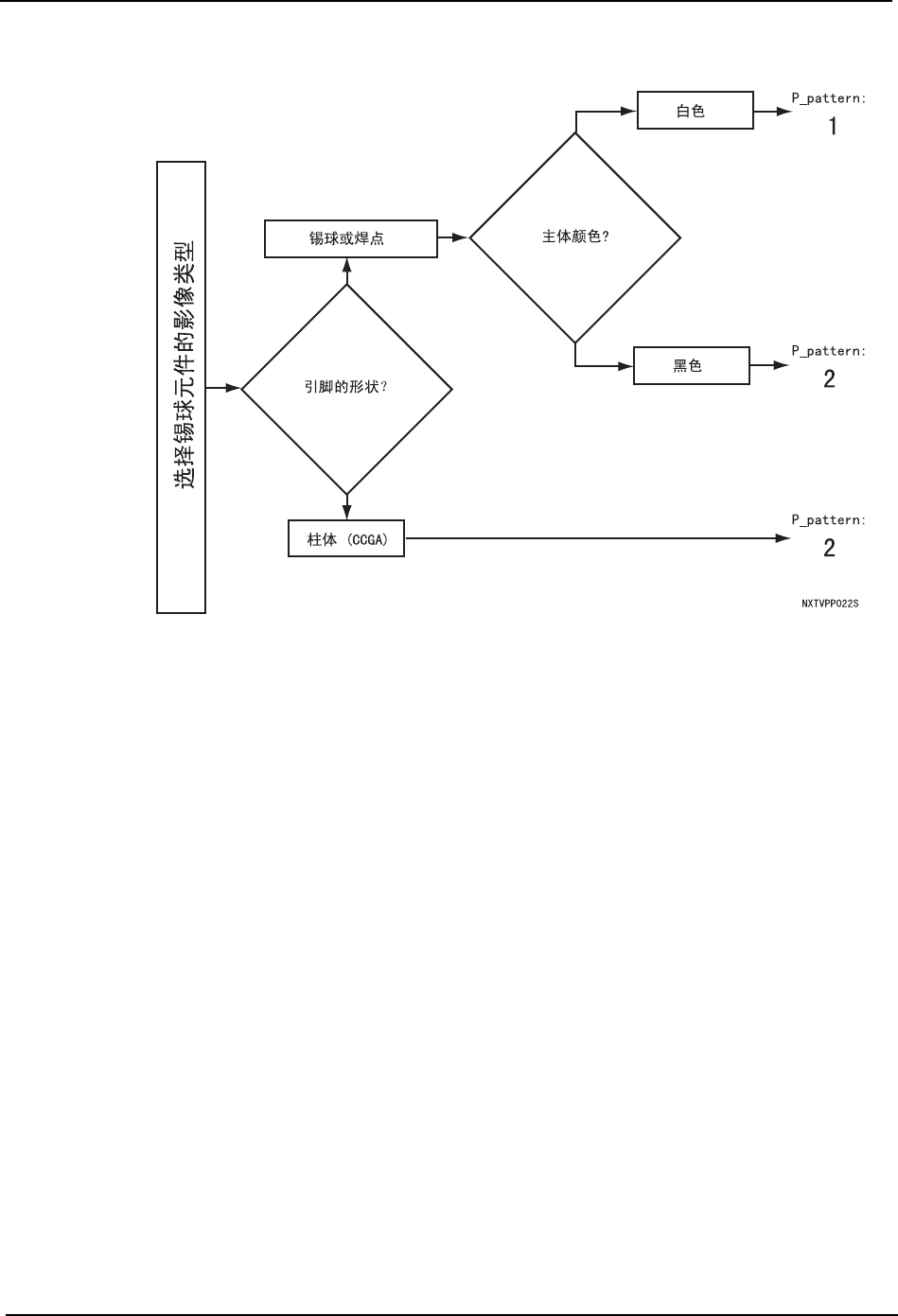

前光锡球 （球形引脚）或柱体元件
