6. 在机器上编制 Job QD025-09
116 NXT 编程手册
6.7 测试吸取位置 (NXT V3.20 或更高版本 )
6.7.1 概述
吸取测试功能使得用户在开始生产之前能查看和编辑机器上 Job 的吸取位置。通过该功能可
以使生产刚开始时的吸取错误大幅度减少。有两个测试的吸取项目。可在 NXT V3.20 或更高
的版本上对吸取 X- 和吸取 Y- 进行检测和编辑。吸取的高度可在 NXT V3.40 或更高的版本上
进行测试。这些功能项均可用在供料器或料盘的元件上。通过该功能也可以对料盘的吸取位
置和间距数据进行编辑。
6.7.2 测试供料器中的吸取位置
利用该功能测试和编辑供料器中吸取元件的 X-、Y- 和 Z- 方向上的位置。
启动吸取测试
1. 将其吸取位置要被测试的 Job 传送到机器当中去，等待主屏幕显示模组中所有操作用的
电路板。
2. 如果有必要的话，启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。弹出 [Acquire current production job]
对话框。
4. 在左边的面板中选择其机器当中吸取的位置要被测试的生产线。选择的 Job 名会自动显
示在 [Job Name] 对话框中。
5. 在要进行数据测试的吸取位置上指定模组。
6. 选择 [Feeder Setup] 标签页。
7. 选择要进行吸取测试的料站。
NXTEJM007
QD025-09 6. 在机器上编制 Job
NXT 编程手册 117
8. 在 [Tool] 菜单中选择 [Pickup Check] 。该模组的操作面板的背景颜色将变为紫色，这
表明该模组正在进行测试。模组不能更改为该种模式有多种原因，且不能更改的现象会
导致错误发生。
备注 ) 在进行吸取位置测试时，供料器不会自动执行送料工作。手动将元件送到吸取位置。 送料的
数量根据供料器的不同而不一致。更多详情请参考 “6.6.4 供料器送料数和吸取测试的料带返
回方法”。
9. 在弹出的对话框中选择要执行测试的类型。 如果选择了 [Edit Pickup Position] 选项，
则继续执行下一步。如果只选择了 [Measure Pickup Height] 选项，则继续执行步骤 13。
备注 ) 因为吸取高度尺寸用作吸取压力控制，通过没有压力检测传感器的 head 是不能进行测试的。因
此，不能选择 “Measure pickup Height”项。只有 H01 和 F04head 才能执行测试。
在供料器中检查和编辑X和Y位置
NXTEJM014Ea
6. 在机器上编制 Job QD025-09
118 NXT 编程手册

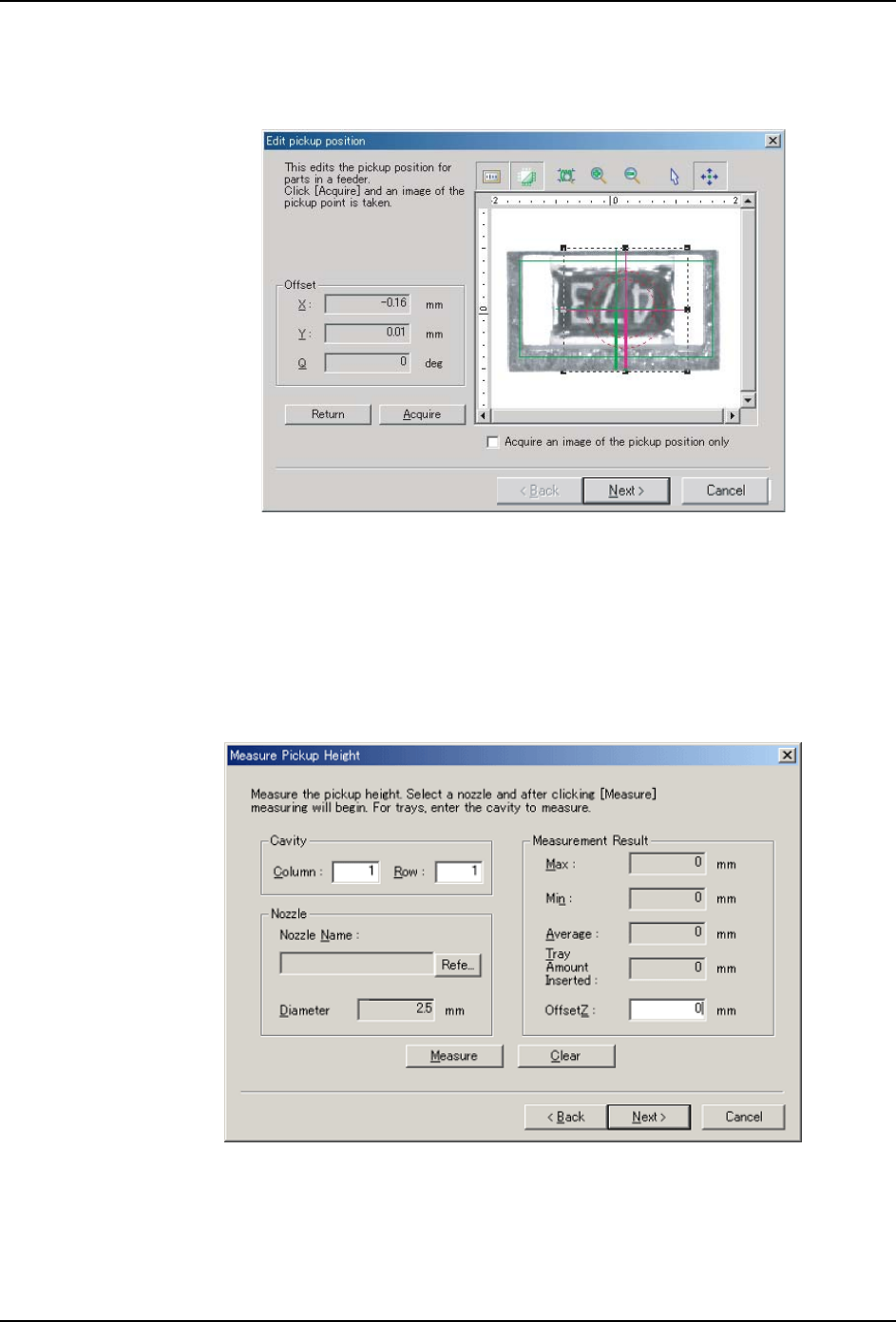

10.弹出 [Edit pickup position] 步骤。请确认已经将元件放在正确的位置 ( 请参考“6.6.4
供料器送料数和吸取测试的料带返回方法”) 接着单击 [Acquire] 获取供料器中元件的
影像。获取的元件影像显示如下。
11.通过显示的影像检查 X- 和 Y- 方向上的吸取位置。欲移动吸取位置，单击定位按钮 ( 该
按钮有四个箭头 ) 接着单击图像中要被吸取的地方。
12.如果元件的吸取位置正确，单击 [Next]。如果还没有执行吸取高度测试，请继续执行步
骤18。
供料器吸取高度的检查和编辑
NXTEJM015Ea
