QD025-09 7.Fujitrax Verifier NXT 编程手册 141 7.2.5 设置料盘验证和定位检查 料盘验证和定位检查用来验证供 给的元件是否正确， 检查所供给元件的位置是否正确。 这个 部分只适用于设置料盘验证和定位 检查功能。有关其他部分的详细情况，请参考 F ujitr ax Verifier 操作手册 。 元件主数据中的设置 元件数据中的设置 需要管理器套件中注册的料盘元件 主数 据。如果元件主数据没有进行注…
7.Fujitrax Verifier QD025-09
140 NXT 编程手册
目将自动更改为所选类别的设置内容。
8. 在 [User Verifier] 设置中选择 [ON] 选项。
9. 在 [Perform tray verification] 设置中指定所希望的料盘验证选项。
10.在 [Use Version] 设置中指定所使用的 Fujitrax Verifier 版本。
备注 ) 当 [Use verifier] 设置为 ON 时就会显示 [Use version]。[Use version] 设置更改后必须重
新启动机器。确保指定的是所使用的 Fujitrax Verifier 的正确版本。如果进行了不正确的设
置，那么可能会导致元件管理出错。
11.若无需进行特殊设置，则请将上述以外的项目保留为默认设置。有关设置详情，请参照
附属软件的操作手册。
12.设定完毕后，单击 [Send to Machine]。新设置将被传送至机器。机器数据传输时，操
作面板上会显示传输画面。新设置传输完毕后将显示信息。若要对其他项目进行更改，
则需从下拉菜单中选择要更改的类别。
13.所有更改内容传送完毕后，单击 ［关闭］。
7.2.4 为 Kit Handy 注册访问用户
已注册的用户通过 Kit Handy 访问 NXT 信息所需操作如下。
1. 用开始菜单的快捷键运行管理器套件。
2. 在用户 ID 中输入 “FUJIADMIN”后，输入密码以及主数据库的服务器名。若要更改 Kit
Handy 的设置，需要以此 ID 注册。
3. 单击 [OK]，启动管理器套件。
4. 双击画面左侧的区域中的工厂。所选工厂的生产线将被显示出来。
5. 双击生产线，生产线中的机器将被显示出来。
6. 选择 NXT 机，单击右键。出现快捷菜单。
7. 从快捷菜单中选择 [Handy User Settings]。出现所选机器的 [Handy User Settings] 对
话框。
8. 在 [User ID] 文本框中输入想注册的用户 ID。
9. 单击 [Add]。输入的用户 ID 将显示在列表中。
10.重复上述第 8、9 步操作，直至所有向 NXT 机注册的用户 ID 的设置都完成。
11.单击 [Close], 结束用户 ID 注册。此后即可使用注册好的用户 ID 访问相应 NXT 机的信息
画面。
12.选择 [File] 菜单的 [Exit], 退出管理器套件。
QD025-09 7.Fujitrax Verifier
NXT 编程手册 141
7.2.5 设置料盘验证和定位检查
料盘验证和定位检查用来验证供给的元件是否正确，检查所供给元件的位置是否正确。这个
部分只适用于设置料盘验证和定位检查功能。有关其他部分的详细情况，请参考 Fujitrax
Verifier 操作手册。

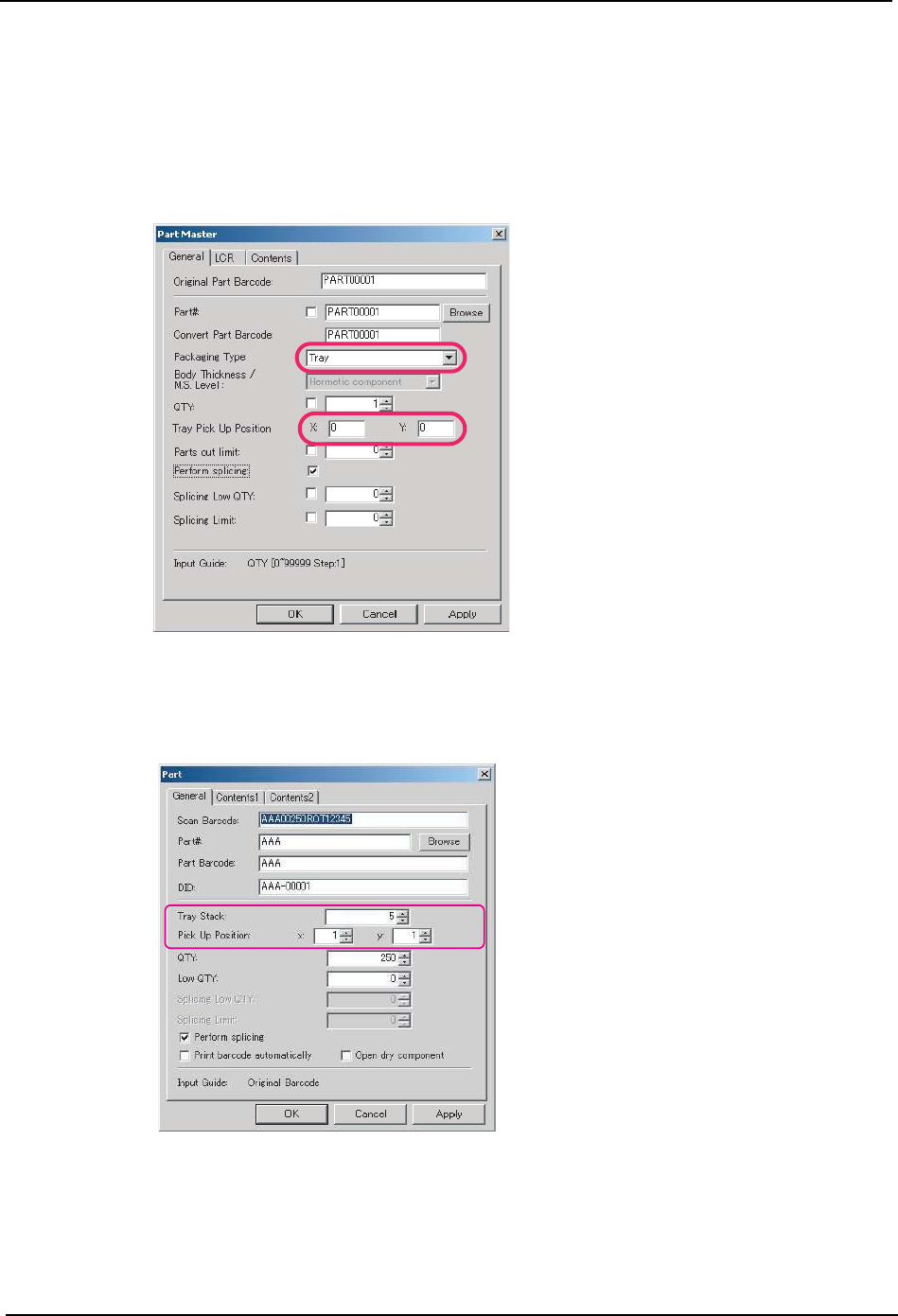

元件主数据中的设置
元件数据中的设置
需要管理器套件中注册的料盘元件主数
据。如果元件主数据没有进行注册，请先
注册。
在 [Packaging Type] 设置的下拉列表框中
选择 [Tray]。将 [Tray Size] 中的 [X] 和
[Y] 设置为 “0” 。
需要管理器套件中注册的料盘元件数据。
如果元件数据没有进行注册，请先注册。
在 [Tray Stack] 设置中指定料盘数量，然
后在 [Pick Up Position] 设置中的 [X] 和
[Y] 中指定最顶层料盘首先进行吸取的位
置。
备注 ) 当进行快速验证或创建 ID 时如果输入了
不同的设置，那么在快速验证或创建 ID
期间就会使用输入的设置。
NXTPRG050E
NXTPRG051E
7.Fujitrax Verifier QD025-09
142 NXT 编程手册

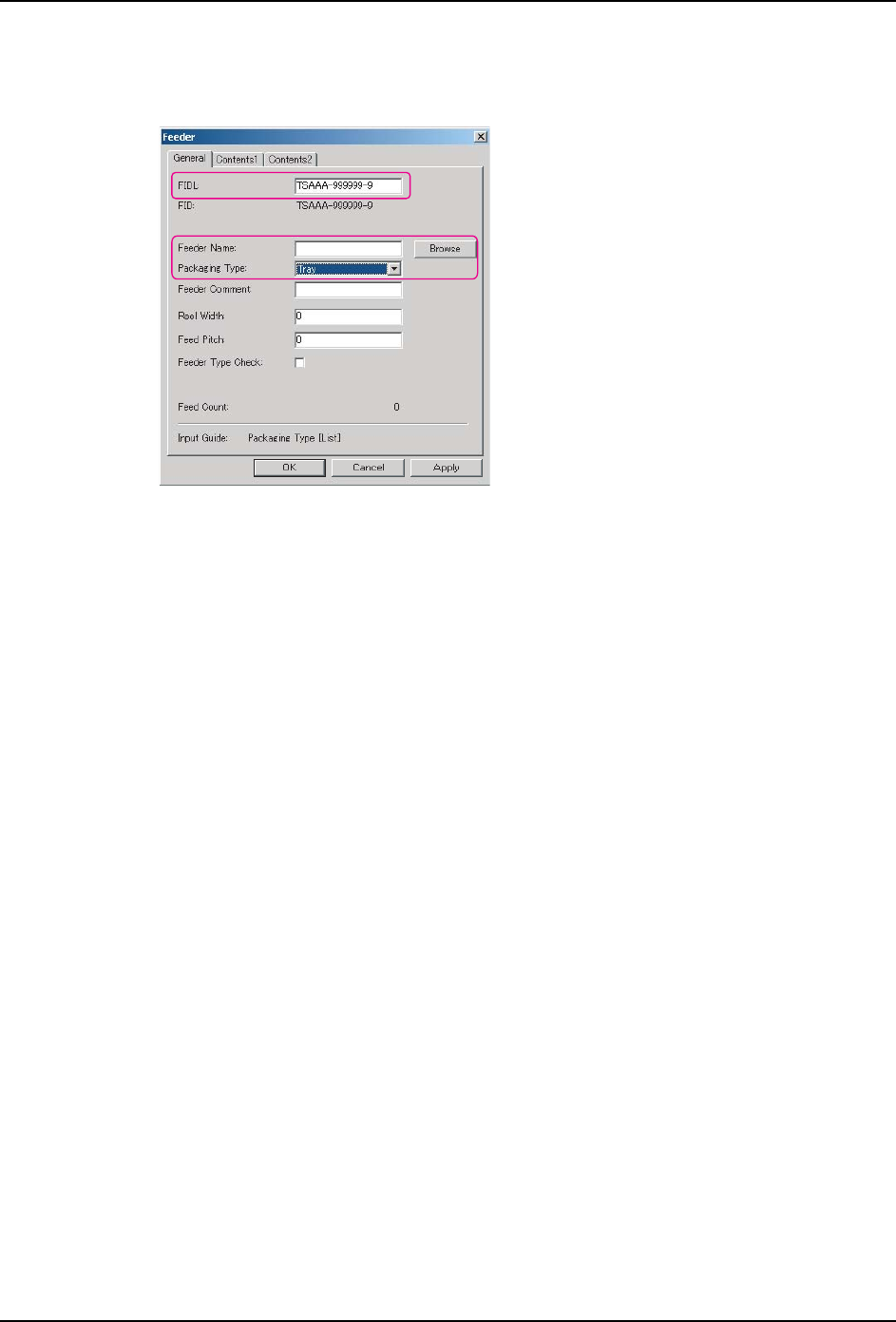

为料盘托盘指定供料数据
需要管理器套件供料数据 （FIDL）中注册
的料盘托盘 ID。如果托盘 ID 没有进行注
册，请先注册。
在 [FIDL] 文本框中指定托盘 ID，然后在
[Package Type] 下拉列表中选择 [Tray]。
备注 ) 每个托盘上分别有两个 ID，但只用手动
为一个 ID 创建供料器数据。当 ID 指定
之后，Fujitrax Verifier 自动为第二
个 ID 创建供料器数据 。这说明当注册
供料器数据时可以指定任意一个料盘托
盘 ID。
NXTPRG052E
