QD025-09 4. 元件数据设置
NXT 编程手册 73
影像类型 153 (158) 白色接插件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。对于宽、长不同的引脚，需在更改要
素后进行定义。153 的元件基准点为元件主体中心。158 的元件基准点为元件中心。
影像类型 160 (165) 主体元件测出处理
为引脚输入主体尺寸和要素信息。160 的元件基准点为元件主体中心，165 的元件基准点为
元件中心。如果 [Result] 选项没有设置为 “Don't inspect”，则不会执行要素检测。
根据要素信息中指定的引脚和突起物体的数据，自动决定主体检测点的位置。当不能自动决
定检测位置时，可在要素信息的每一边为检测点指定多达两个要素。欲指定主体检测点，指
定好边接着要素信息的每个 “detection”的位置栏的 [X] 或 [Y] 坐标轴上输入坐标值，在
位置栏的其他地方就输入 “0”。
备注 ) 不管是否进行引脚测出，必须在要素信息中设置引脚定义。（即使是要测出元件主体边缘，也
因为在测出边缘时需避开引脚，所以需要引脚信息）。
备注 ) 在向要素信息提供元件主体测出点时，需对测出点进行设置，使得最少有 1 条测出元件主体 2
点的边，2 条测出元件主体 1 点的边。若测出点不足，则会在注册元件数据时发生错误。
备注 ) 对元件主体的边缘部分显示效果不好的元件，有可能会导致错误的发生或贴装精度降低。
备注 ) 若吸嘴露出，则无法正确地进行处理。
备注 ) 若在同一条边上设置的由测出点组成的直线与其他边上由测出点获得的直线不平行或不垂直，
则无法进行处理。
4. 元件数据设置 QD025-09
74 NXT 编程手册
影像类型 170 机械夹具的有无元件检查处理
当使用其他的影像类型时不能进行元件的注册时，就使用这种影像类型。在外形数据当中，
将影像类型设置为 170，指定 [Lead Brightness] 的设置接着指定检查区域，然后在要素信
息当中选择 1 个后 2 个 P_pattern。基于此数据，一旦选择了吸取的元件，根据影像的类型
将不会对元件进行任何的更改就进行贴装。机械地定位元件的位。
执行影像处理时，会决定在要素数据中要指定的平均灰色区域。平均值与引脚的亮度设置对
比，再基于 P_pattern 设置，来判断是否有元件出现。
如果 P_pattern 设置是 1（暗）且平均灰色区域值要高于引脚亮度的设置值，据此可以判断
存在元件。如果平均灰色区域值低于引脚亮度设置值，说明不存在元件。
如果 P_pattern 设置为 2（亮）且灰色平均灰色区域值低于引脚亮度设置值，据此可以判断
存在元件。如果平均灰色区域值高于引脚亮度设置值，说明不存在元件。
备注 ) 利用此影像类型时需使用四个爪的机械夹具。
影像类型 180 (185) 钽电容器、SOT- 类型元件处理
可用于元件主体为黑色，只有元件发光，且引脚数目为 2到6根的元件。需要输入元件的主
体尺寸及的要素信息。180 的元件基准点为元件主体中心。185 的元件基准点为元件中心。
备注 ) 多可注册 6 根引脚。无法对有 7 根以上引脚的元件进行处理。
备注 ) 若引脚为分割发光，或在光亮方向上有色斑，则无法进行处理。
QD025-09 4. 元件数据设置
NXT 编程手册 75

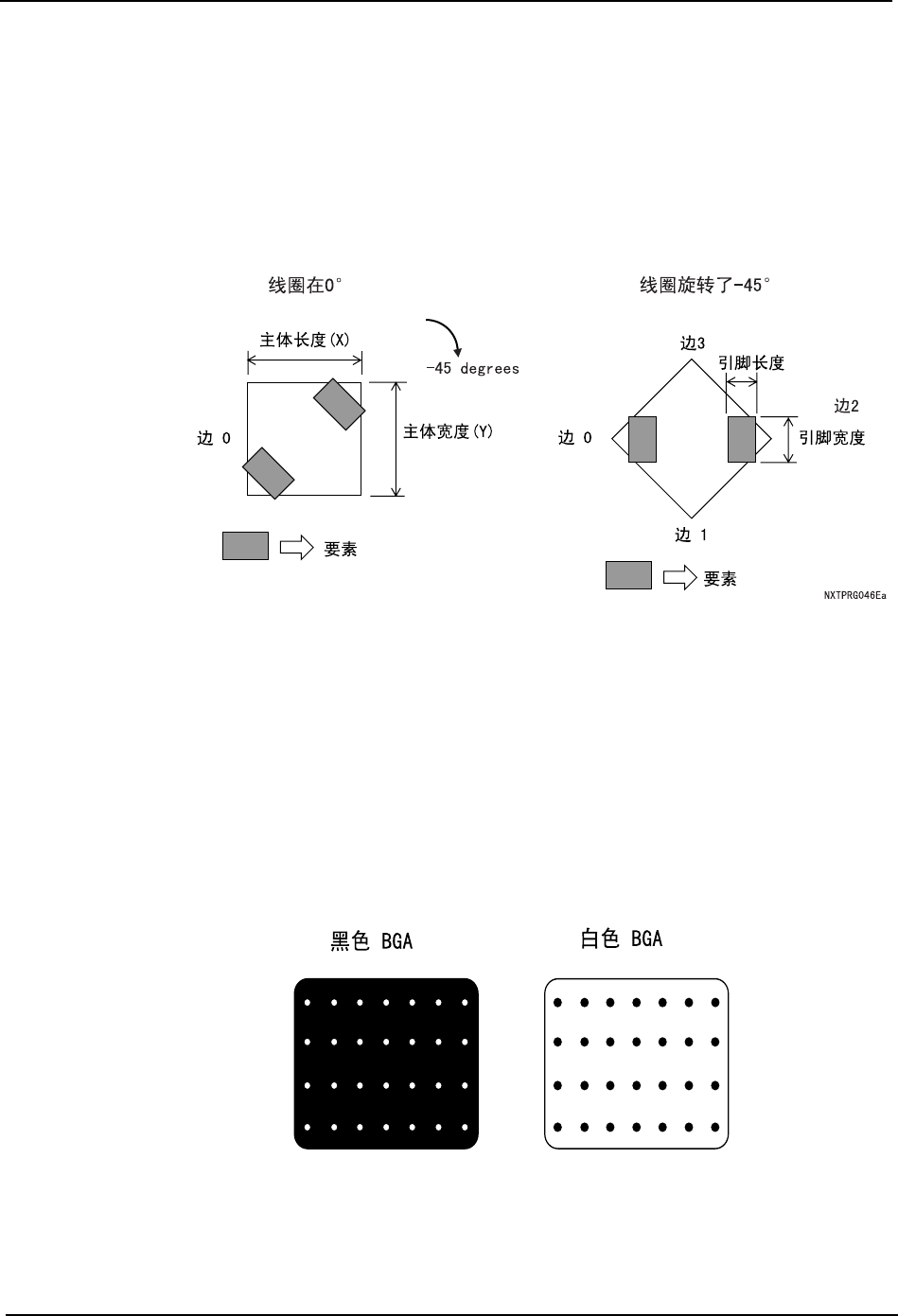

影像类型 181 线圈元件处理
该影像类型用于有两根引脚且引脚位置从 X 轴角度上看为 45 度（如下图所示）的线圈元件。
元件主体的颜色为黑色且在影像处理期间只有引脚可视。
需要输入以下的主体尺寸和要素数据。
·必须把引脚要素定义为 “Side 0”和 “Side 2”
·对每个引脚来说，定义引脚的次数为 [1]。
影像类型 230 (235) 黑色元件主体的 BGA 处理
影像类型 231 (236) 白色元件主体的 BGA 处理
影像类型 233 (238) 黑色元件主体的 CSP 处理
影像类型 234 (239) 白色元件主体的 CSP 处理
在元件数据中输入主体尺寸和要素信息。230，231，233 和 234 影像类型用于主体中心而
235，236，237 和 238 影像类型用于元件中心。
由于使用前光、故有可能因引脚形状或光源状态导致球形外形栅格的影像变得散乱。这种情
况下需对要素信息中引脚信息所包含的球形栅格的位置、宽度、长度等项目的设置值进行调
节
备注 ) 关于非对称锡球配置的元件，请参照影像类型 141(146) 或 142(147)。
