4. 元件数据设置 QD025-09
68 NXT 编程手册
影像类型 71 Volume、微调电容器处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。需要注意的是，电极等部分
的突起也是包含在元件主体尺寸中的。元件基准点为元件中心。
影像类型 72 HEMT 处理 （0 度供应）
影像类型 73 HEMT 处理 （45 度供应）
需要在元件数据中输入元件主体的尺寸以及要素信息。元件的中心作为元件的基准点。对于
顶端不为直角的引脚已经进行了设定，使得其不会在元件数据中被检测出来。此外，无法进
行极性检查。元件基准点为元件中心。
QD025-09 4. 元件数据设置
NXT 编程手册 69
影像类型 74 Volume、微调电容器处理 （带有极性检查）
需要在元件数据中输入元件主体的尺寸以及要素信息。
在要素信息中设置引脚数目 （2 或 3）、宽度、长度、宽度公差值。
算法用于在影像类型 71 的处理中判断元件位置，并在其结果的基础上检测出 1 条引脚，以
进行方向检查。此时检测出的引脚不会被用于判断位置。元件基准点为元件中心。
务必注意以下几点。
·只有在1条边上有2或3条引脚的情况下，才可进行方向检查。
·若在进行检测的引脚对角处有和引脚相同形状的突起，则无法进行方向检查。（图
1）。
·无法以 2 销的设置对形状完全相同的 3 销进行检测。（图 2）
·请在要素信息中只设置 1 个要素。设置 2 个以上的要素会导致元件注册时发生
0sD62A 错误 （要素数据不正确）。
4. 元件数据设置 QD025-09
70 NXT 编程手册

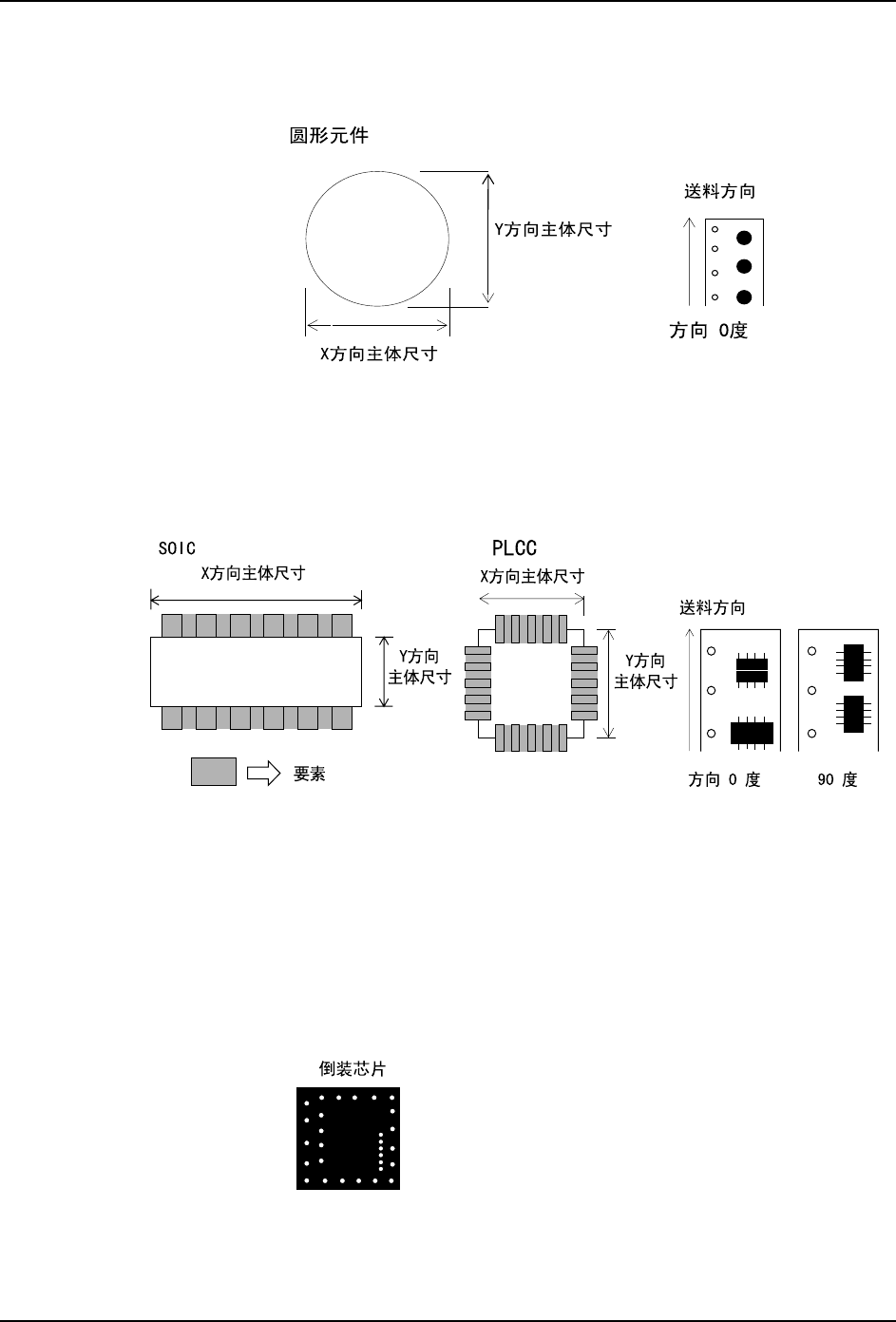

影像类型 80 圆形元件处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
影像类型 123 (128) IC 引脚元件处理
影像类型 124 (129) J 引脚元件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。此外，由于使用前光，故有可能因引
脚形状或光源状态导致引脚显示方式的改变。这种情况下需对引脚的位置、宽度、长度等进
行调整。123 和 124 的元件基准点为元件主体中心，128 和 129 的元件基准点为元件中心。
影像类型 140 (145) 倒装芯片元件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。140 的元件基准点为元件主体中心。
145 的元件基准点为元件中心。
此外，由于使用前光，故有可能因引脚形状或光源状外形态导致球形栅格显示方式的改变。
这种情况下需对球形栅格的位置、宽度、长度等进行调整。
可能会有某些元件因主体颜色或球形栅格的显示方式的变化而导致无法进行测定。
