QD025-09 6. 在机器上编制 Job NXT 编程手册 135 19.选择要反馈编辑数 据的模组然后单击 [OK]。 如果编辑数据涉及到多个 模组时， 那就要选 择所有模组然后单击 [OK]。 NXTEJM040E
6. 在机器上编制 Job QD025-09
134 NXT 编程手册
b. 单击 [Edit with VPDplus]，用 VPDplus 打开保存过的图像，这样就可以对影像数据
进行编辑了。编辑必要项目然后使用更改信息来更新外形数据。
完成吸取元件的影像处理
15.如果机器自动吸取元件，就按以下步骤进行操作。如果手动将元件装载到工作头上，就
跳过此步骤。
a. 单击 [Exit]，吸取的元件被自动丢弃到 Job 中指定的位置上。
备注 ) 当吸取料盘被指定为废弃位置时，即使料盘单元的安全门已经打开，但是元件还要返回到供给
它的那个料盘。如果不希望将元件返回那个料盘，就要手动脱卸它。
16.如果手动将元件装载到工作头上，就按以下步骤进行操作。如果机器自动吸取元件，那
么上一个步骤就可以完成影像测试。
a. 单击 [Exit]，显示以下对话框。
b. 按下模组上的 “EMERGENCY”，手动将元件从工作头上脱卸下来。
c. 一旦元件脱卸下来，就关闭门并松开 “EMERGENCY”按钮。
d. 单击以上对话框中的 [OK]。
向机器发送更改设置
17.显示以上对话框，单击 [Yes] 将在 Job 中所做的更改传送给机器。单击 [Yes] 后，会显
示一个询问是否进行数据检查的对话框。
18.单击 [Yes] 执行数据检查。数据检查完成之后会显示 [Retransmit Job] 对话框。
NXTEJM037E
NXTEJM038E
NXTEJM039E
QD025-09 6. 在机器上编制 Job
NXT 编程手册 135
19.选择要反馈编辑数据的模组然后单击 [OK]。如果编辑数据涉及到多个模组时，那就要选
择所有模组然后单击 [OK]。
NXTEJM040E
6. 在机器上编制 Job QD025-09
136 NXT 编程手册
6.9 在 Job 中测试跳过定位点数据
可以对电路板跳过定位点数据和全局跳过定位点的 Job 进行测试跳过定位点数据。测试数据
非常重要，因为跳过定位点读取等级是用来决定跳过定位点是否存，要是不存在则要通过手
动来更改。 由于 Job 电路板之间颜色和反射的差异，某个等级可能适合某一 Job 但也有可
能不适合其他的等级。因此，测试数据非常重要，它能确保定位点能被正确测出，而且没有
错误。
1. 单击 [Start]，接着依次选择 [Programs] - [Fuji NXT Accessory] 最后单击 [MEdit]。
启动了 MEdit，弹出 MEdit 窗口。
2. 在 [File] 菜单中选择 [Open Current Job] 。弹出 [Acquire current production Job]
对话框。
3. 选择要进行编辑的某一机器的生产线，接着就选择该机器。所选择的 Job 的名称会自动
显示在 [Job Name] 对话框中。
4. 选择要进行编辑的电路板的某一侧，接下来在下拉列表中指定要进行数据编辑的机器。
5. 单击 [Open]，从打开的 Job 中指定数据。
6. 将要进行测试的电路板装载在欲使用的模组中。
7. 在欲测试模组的操作电路板中按下 MANUAL 将操作方式更改为手动操作。 该模组要通过
手动操作否则不能执行以下几个步骤。

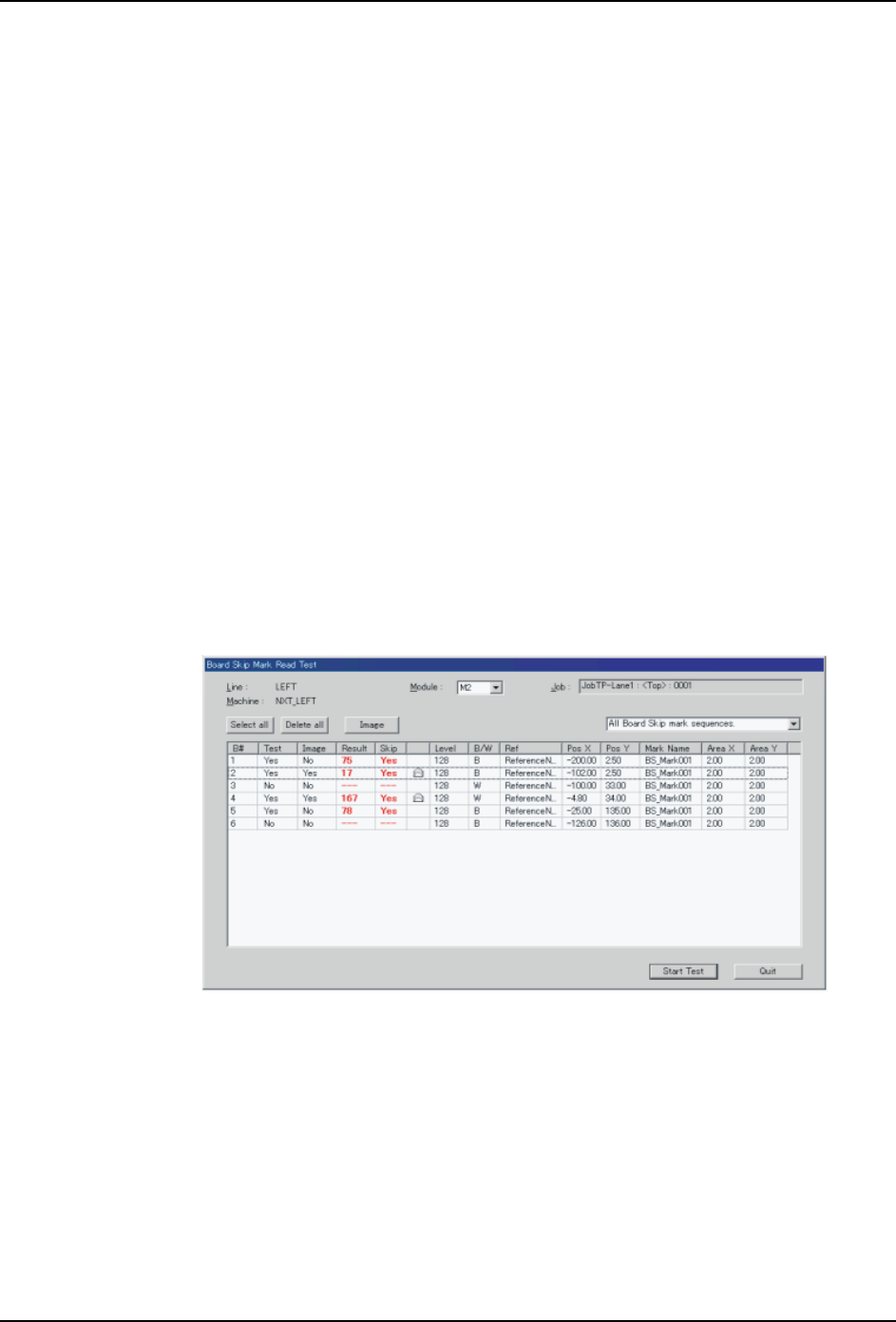

8. 从 [Tools] 菜单中选择 [Board Skip Mark Read Test] 。弹出 [Board Skip Mark Read
Test] 对话框，且弹出 Job 中的跳过定位点数据 。
9. 在下拉列表中设置模组以进行读取测试。
10.对要进行测试的数据将 [Test] 设置更改为 “Yes”。如果同时还弹出图像，将 [Image]
设置更改为 “Yes”。
11.单击 [Start Test]，测试的结果以红色显示。
12.如果不能识别跳过定位点，请确认结果的数量接着单击 [Quit] 关闭对话框，然后根据测
试的结果在 MEdit 中编辑数据。
13.重新将 Job 发送到机器中，再次进行读取测试。重复该步骤直到能正确识别跳过定位点。
NXTEJM002
