4. 元件数据设置 QD025-09

52 NXT 编程手册

P_pattern 5, 6

引脚向元件主体内侧延伸的基座是与元件主体相连的。在这一点上与类型 3，4 不同。因此

不能使用卡尺来测量基座。引脚前端和横向的结果将用来进行元件的定位。

·类型 5：引脚为黑色，引脚周围为白色。

·类型 6：引脚为白色，引脚周围为黑色。

主要用于在 1 条边或 2 条平行边上有引脚的元件。

对于在 2 条或 2 条以上的垂直边上有引脚的元件，正确计算出引脚的横向位置极为重要，因

此建议从 P_pattern （类型 11，12，15，16）中进行选择。

目标元件举例

类型 5：用背光处理 PLCC 接插件时。

类型 6：用前光处理有引脚向元件主体内侧延伸的黑色主体元件。

QD025-09 4. 元件数据设置

NXT 编程手册 53

P_pattern 11, 12

由于引脚先端及根部与元件主体相连、或显示方式不稳定等原因，而导致无法用卡尺稳定地

进行检测时使用此类型。也就是说，用卡尺对准引脚的横向，并仅使用该检测结果进行元件

的位置检测。

·类型 11：引脚为黑色，引脚周围为白色。

·类型 12：引脚为白色，引脚周围为黑色。

可在 2 条以上的垂直边上有引脚的元件上使用，但不包括在 Y 方向用机械夹具抓紧并使用影

像类型 151 进行处理的情况。然而对于可以稳定检测出引脚先端或根部的情况，建议从

P_pattern （类型 13，14，15，16）中进行选择。

此外，无法在 1 条边或者 2 条平行边上有引脚的元件上使用，因为未获得用于检测元件纵向

位置的信息。

对应元件举例

类型 11：用背光处理 TAB 时。

类型 12：在 Y 方向用机械夹具抓紧引脚先端显示效果不好的元件，并使用影像类型 151 及

用前光处理时。

4. 元件数据设置 QD025-09

54 NXT 编程手册

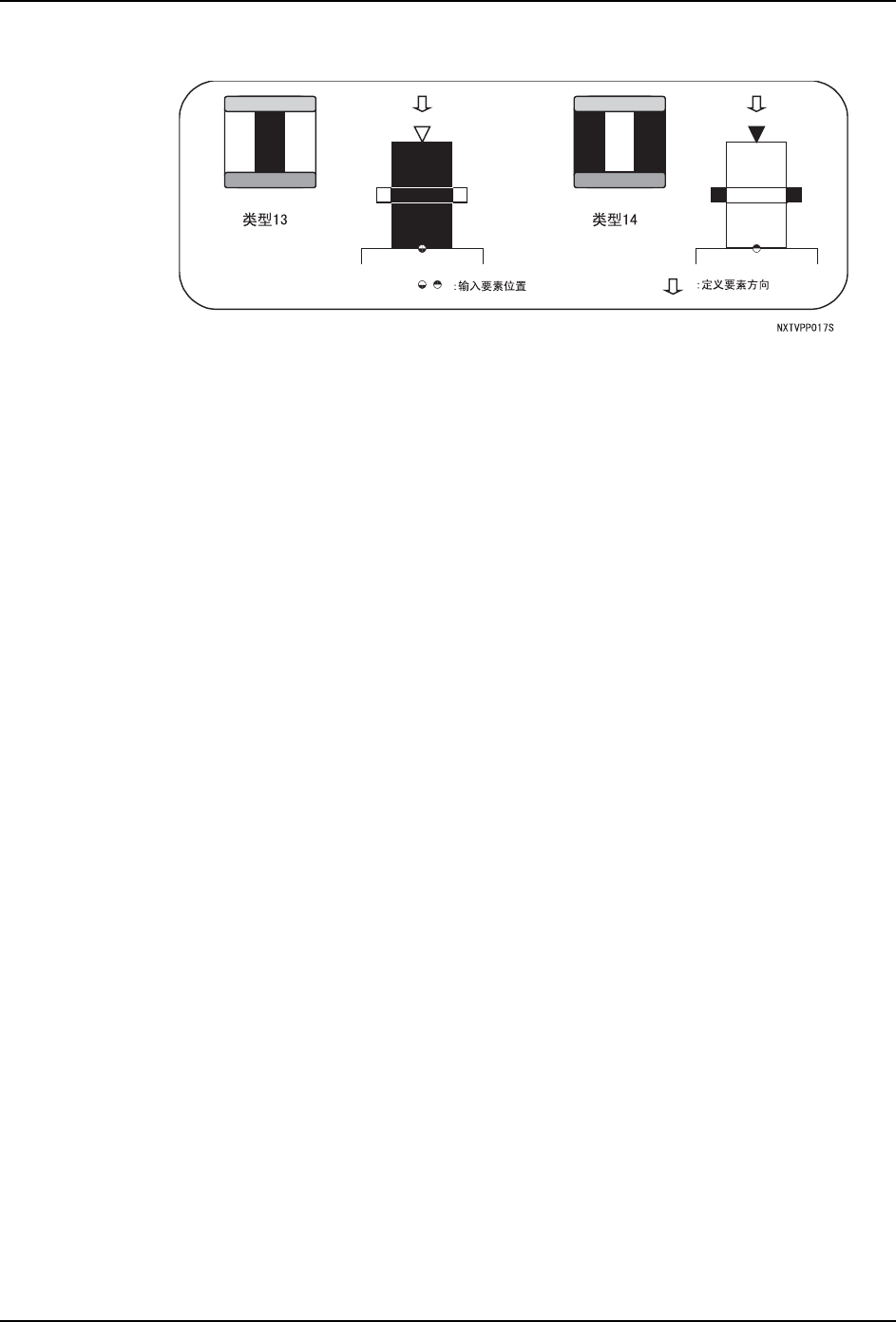

P_pattern 13, 14

基本上和类型 3，4 相同，但不将向外侧延伸的引脚先端的检测结果用于元件的位置检测。

也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚先端的检测结

果则仅用于影像处理内部的参照用数据。

·类型 13：引脚为黑色，引脚周围为白色。

·类型 14：引脚为白色，引脚周围为黑色。

可用于在 2 条以上的垂直边上有需检测的引脚的元件。

此外，无法在 1 条边或者 2 条平行边上有引脚的元件上使用，因为不将引脚先端的检测结果

用于位置检测，故未获得用于检测元件纵向位置的信息。

对应元件举例

类型 13：用背光处理 QFP 时。

类型 14：在元件背景为黑色的状态下用前光处理 QFP 时。
