4. 元件数据设置 QD025-09
36 NXT 编程手册
输入元件的尺寸和位置
按照从元件上方俯视得到的 XY 坐标系输入元件的尺寸和位置。
4.3.3 外形信息详情
元件主体
Length (X) （长度）
设置元件主体尺寸中的 X 方向长度。
Width (Y) （宽度）
设置元件主体尺寸中的 Y 方向长度。
Length Tolerance (X) （长度公差值）
设置元件主体尺寸中的 X 方向长度公差值。
Width Tolerance (Y) （宽度公差值）
设置元件主体尺寸中的 Y 方向长度公差值。
Height （高度）
设置元件主体尺寸中的高度。
Height Tolerance （高度公差值）
设置元件主体尺寸中的高度公差值。
Color （颜色）
NXT 机进行影像处理时使用此项目的设置。若使用了用于测出元件主体的影像类型，则必须
设 置 为 “ W h i t e ( 白 ）”。
使用以下影像类型 60，61，62，63，65，71，74，80，153，160 及 252 时，须将元件主体
颜色设置为 “White( 白）”。
有一些元件即使使用了这些影像类型，其元件主体也不会显示为“White( 白）”（元件主体
完全为黑色，且无引脚）。对于这种元件则不能使用这些影像类型进行影像处理。
FUJI
Y
X
XY
( )
+
+
QD025-09 4. 元件数据设置
NXT 编程手册 37
引脚
Pitch Tolerance （间距公差值）
设置引脚间距误差的公差值范围。设置相对引脚间距在百分之多少的范围内的物体可进行
贴装。如果没有在这进行设置，则采用默认的间距值的 30%。
Element Information （要素信息）
设置要素信息。要素是指在元件的同一边上，具有相同的外形和间距的引脚的集合。主体可
能有多个要素，因此对其编号以进行区别。
双击本区域的数据单元格，弹出 [Element Information] 对话框。
Position X, Y （位置）

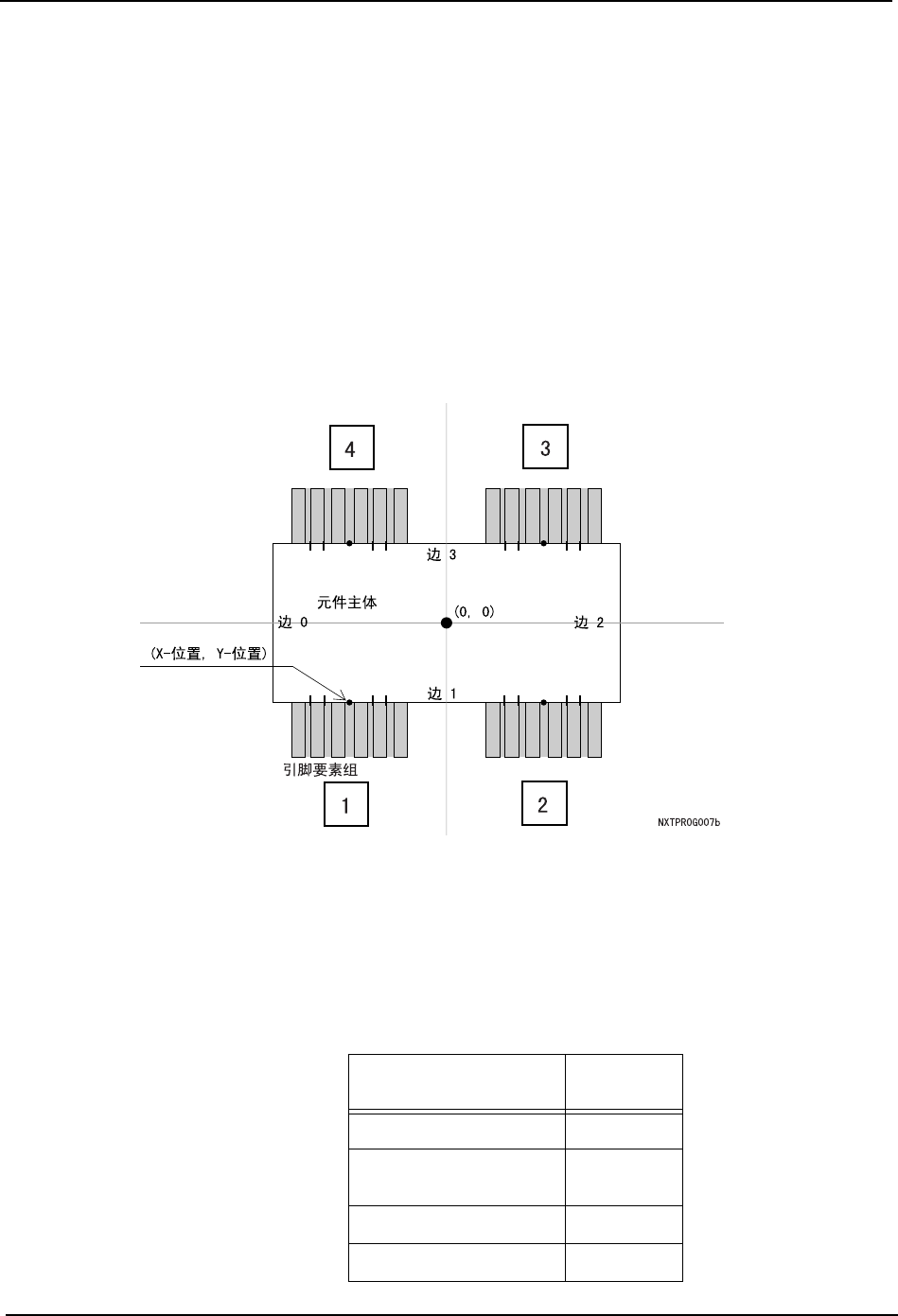

输入引脚要素的位置。坐标原点为元件主体中心。将最内侧 （元件主体一侧）的坐标作为
（Position X，Position Y）。（参照下图）
Side （侧编号）
设置元件要素所在的侧编号。侧编号的配置总是如上图所示 （0 方向时）。
P_pattern
影像处理时引脚的显示方式的设置。请选择适合引脚影像的 P_pattern。
P_pattern 设置的详情请参考“4.5 关于 P_pattern”。以下表格列出 NXT 常用的 P_pattern
设置。
元件类型 P_Pattern
编号
SOIC, SOT 4
QFP （引脚在 4 条边上
时）
14
SOJ 4
PLCC 12
4. 元件数据设置 QD025-09
38 NXT 编程手册
Result （结果）
对要素的引脚的检查类型的设置。通常设置为 [Inspect]。检查项目说明如下。
BGA （元件主体为白
色）
1
BGA （元件主体为黑
色）
2
元件类型 P_Pattern
编号
组设置值说明
Vision
Processing
Options
（影像-处
理选项）
Inspect
（检查）
如果无特殊的检查，就设置普通的影像处理检查。这
是无特殊形状的标准元件的指定设置。
Don't inspect
（不检查）
不检查元件。
Virtual lead
（实际引脚）
用来限制引脚。当元件正在被检测时，影像处理进程
会验证在引脚范围内是否不存在引脚。此功能有助于
极性检查。
Matrix （矩阵） 行列输入 BGA、倒装芯片元件的球形栅格时，用 2 行
要素数据定义 1 个要素。此时将第一行的要素的
Result 设置为 “Inspect”，将第二行的要素的
Result 设置为 “Matrix”。“Matrix”表示此元件为
栅格类型，且由 2 个连续的要素数据定义 1 个要素。
