送料料带
1. 检查元件，接着在向前送料按钮上按下元件需要送料的次数。
返回料带
1. 检查元件，按下向后送料按钮，向后供给元件，送料的次数与元件向前送料的次数一致。
备注 ) 拉紧杠杆是为了在正确旋转时防止顶部的薄膜松散而设置的 ( 如，料带向前送料 )。当反方向
旋转时，则顶部的薄膜就有可能松散。通过打开拉紧杠杆来消除松散，通常是拉紧顶部的薄膜
再将拉紧杠杆返回。
QD025-09 6. 在机器上编制 Job
NXT 编程手册 129
6.8 影像处理测试 (NXT V3.70 或更高版本，仅限于工作
头关闭 )
影像处理测试功能是通过以下步骤来实现的。
·在机器上调整影像操作高度。
·检查影像处理结果。
·检查和编辑 Job。
注意 ) 在影像处理测试之前要执行吸取测试来决定正确的吸取位置。
6.8.1 关键点
·只有初始料槽才能被选中进行影像处理测试。
·如果 Job 中指定的所有吸嘴都没有安放在吸嘴放置台上，那么就要进行影像处理
测试。使用没有指定在 Job 中指定的吸嘴。结果是生产自动进行时使用的吸嘴和
进行影像处理测试时使用的吸嘴会不同。
·影像处理测试所用到的元件是不包括在使用元件数范围内的。结果就是 Fujitrax
Verifier 中的剩余元件数会出现差异。
·使用吸抓时，即使吸取位置 XY 是错误的，当元件被吸取也会使用一个修正量。在
这种情况下，如果所吸取的元件返回料盘，那么元件对于料盘凹槽来说可能是不
合适的。出于这个原因就必须在影像处理测试之前进行吸取测试和吸取位置 XY 的
调整。
6. 在机器上编制 Job QD025-09
130 NXT 编程手册
6.8.2 操作步骤
1. 向机器传输带有需要测试的影像数据的 Job，等待主屏幕显示模组中所有操作用的电路
板。
2. 启动 MEdit，如有必要则登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。弹出 [Acquire current production job]
对话框。
4. 在左侧面板中选择欲测试的 Job 的机器生产线，接着在右侧面板中选择机器。所选 Job
的名称会自动显示在 [Job Name] 对话框中。
5. 指定需要测试影像数据的模组。
6. 选择 [Feeder Setup] 标签页。
7. 选择要进行影像处理测试的料槽。

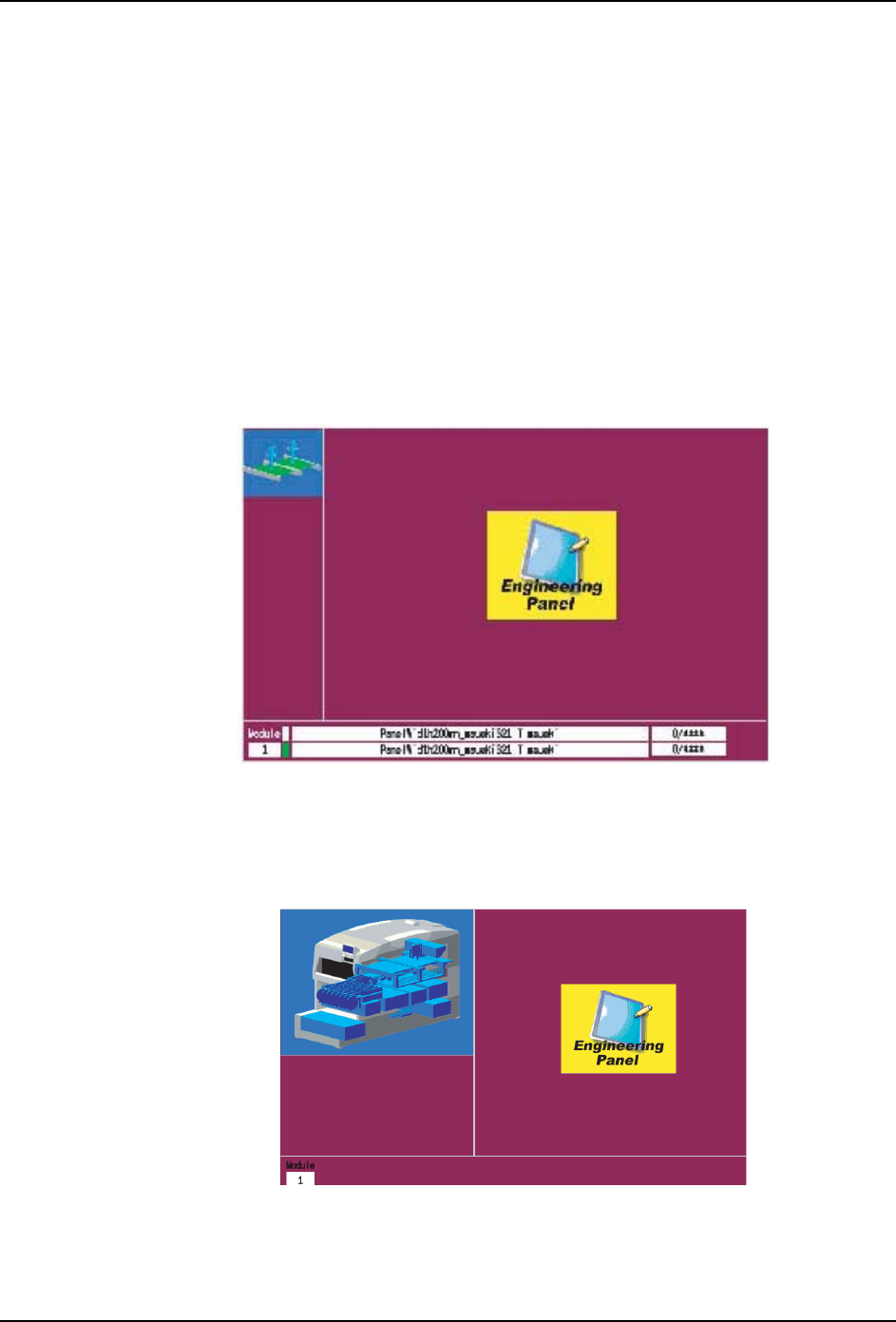

8. 在 [Tool] 菜单中选择 [Job Test] - [Vision Procesing test]。该模组的操作面板的背
景颜色将变为紫色，这表明该模组正在进行测试。模组不能更改为这种模式有多种原因，
且会导致出错。
