QD025-09 4. 元件数据设置
NXT 编程手册 67
影像类型 66 各角形芯片系列处理 （斜吸取检测功能）
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。对
元件是否被斜吸取进行检测。
影像类型 70 （75） 功率晶体管处理
有必要在元件数据中输入主体尺寸和要素信息。影像类型 70 的基准点是主体中心，但影像
类型 75 的基准点是元件中心。为不同长度和宽度的引脚创建个别的要素数据。如果引脚的
边角有大的切口，则需要在要素的 [Result] 栏中选择 [Don’t inspect] 选项。
4. 元件数据设置 QD025-09
68 NXT 编程手册
影像类型 71 Volume、微调电容器处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。需要注意的是，电极等部分
的突起也是包含在元件主体尺寸中的。元件基准点为元件中心。
影像类型 72 HEMT 处理 （0 度供应）
影像类型 73 HEMT 处理 （45 度供应）
需要在元件数据中输入元件主体的尺寸以及要素信息。元件的中心作为元件的基准点。对于
顶端不为直角的引脚已经进行了设定，使得其不会在元件数据中被检测出来。此外，无法进
行极性检查。元件基准点为元件中心。
QD025-09 4. 元件数据设置
NXT 编程手册 69

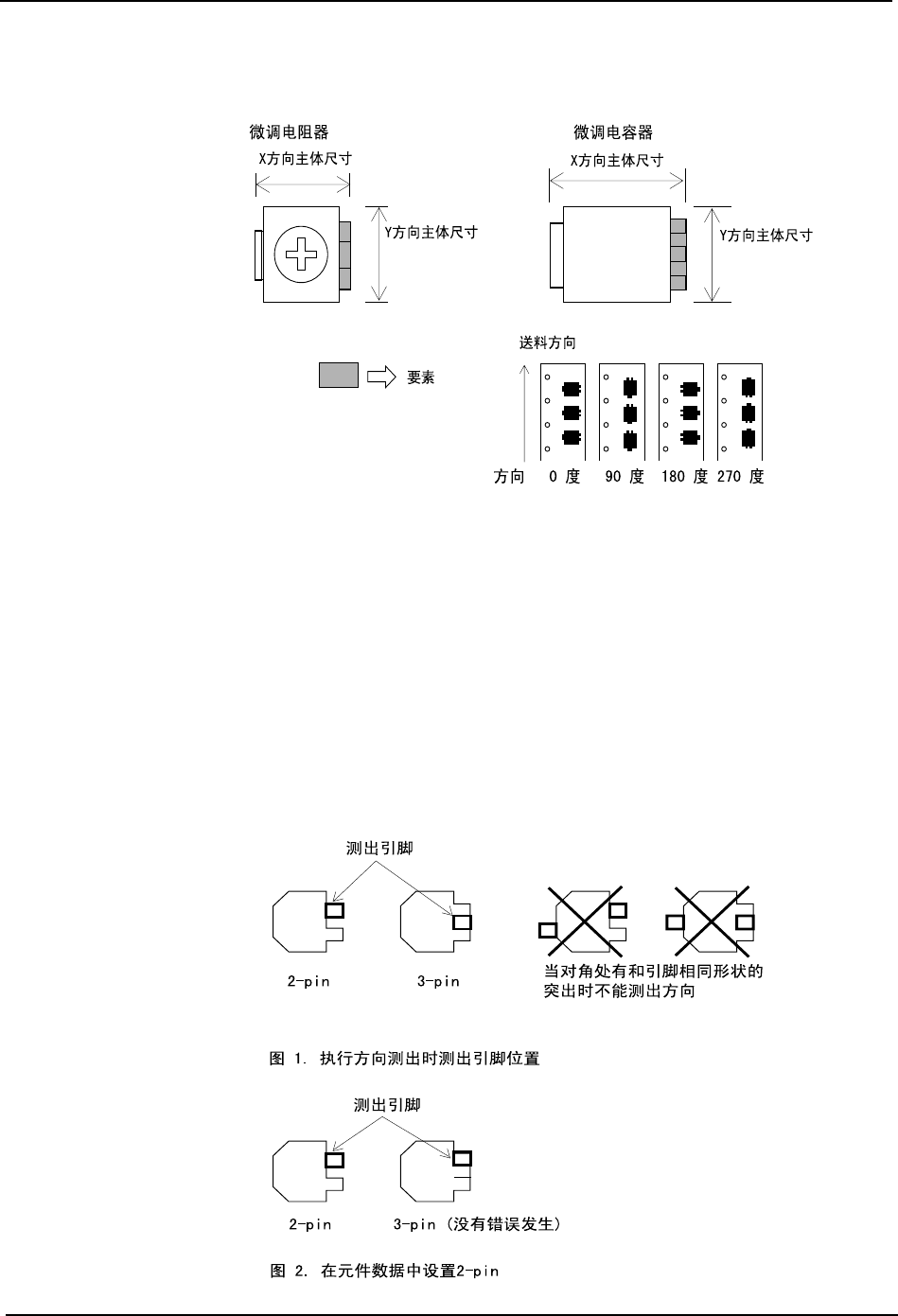

影像类型 74 Volume、微调电容器处理 （带有极性检查）
需要在元件数据中输入元件主体的尺寸以及要素信息。
在要素信息中设置引脚数目 （2 或 3）、宽度、长度、宽度公差值。
算法用于在影像类型 71 的处理中判断元件位置，并在其结果的基础上检测出 1 条引脚，以
进行方向检查。此时检测出的引脚不会被用于判断位置。元件基准点为元件中心。
务必注意以下几点。
·只有在1条边上有2或3条引脚的情况下，才可进行方向检查。
·若在进行检测的引脚对角处有和引脚相同形状的突起，则无法进行方向检查。（图
1）。
·无法以 2 销的设置对形状完全相同的 3 销进行检测。（图 2）
·请在要素信息中只设置 1 个要素。设置 2 个以上的要素会导致元件注册时发生
0sD62A 错误 （要素数据不正确）。
