3 Programmierung und Download
3.2 Download an die Station
14 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
3.2 Download an die Station
Werden die Losdaten mit den aktivierten Inspektions-Optionen zum ersten mal an die Station gela-
den, müssen die Bereiche der einzelnen Bestückpositionen zuerst geteacht werden. Dabei werden
Referenzbilder des zu inspizierenden Bereiches der Leiterplatte aufgenommen. Aus diesen wird
dann das Inspektions-Modell erstellt. Um eine möglichst robuste Inspektion sicherzustellen, muss
das Teachen daher mit Sorgfalt erfolgen. Diese Referenz (Soll-Zustand) wird dann im Bestückpro-
zess mit dem Ist-Zustand der zu überprüfenden Bestückpositionen verglichen. Stimmen diese
überein wird die Bestückung durchgeführt. Stimmen dieses nicht überein, wird die Bestückung mit
einer detaillierten Fehlermeldung angehalten und der Bediener muss entsprechend eingreifen.
3.3 Vorrang-Regeln bei Inspektion nach Bestücken
Es muss sichergestellt werden, dass alle Bauelemente, deren Bestückposition sich innerhalb des
zu inspizierenden Bereichs befindet (z.B. Bauelemente, die sich unter einem Abschirmblech
befinden), bestückt werden, bevor die Inspektion stattfindet.
HINWEIS
Präzedenzen-Finder verwenden
Bei der Bestückung von Bauteilen die unter Shields oder BGA Bauelementen bestückt wer-
den, muss zwingend der Präzedenzen-Finder verwendet werden.

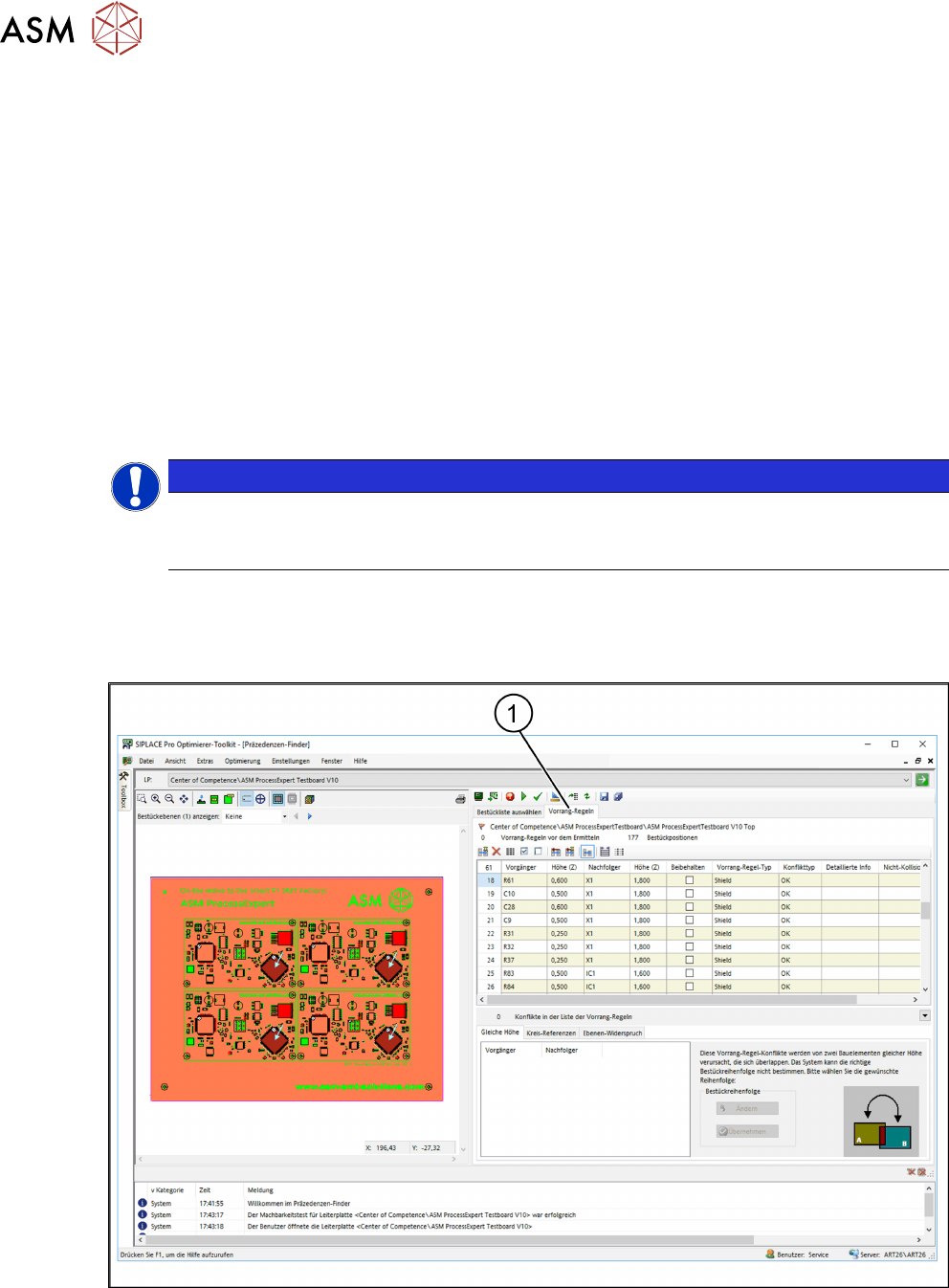

Der Präzedenzen-Finder erkennt, dass für Bestückpositionen die unterhalb eines Shields oder
BGAs liegen, eine Vorrang-Regel (Bestückreihenfolge) festgelegt werden muss. Diese Vorrang-
Regel (1) wird automatisch vom Präzedenzen-Finder vorgeschlagen, so dass immer sichergestellt
ist, dass die Maschine alle Bauteile unterhalb des Shields oder BGA, vor diesem bestückt.
3 Programmierung und Download
3.3 Vorrang-Regeln bei Inspektion nach Bestücken
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 15
In der Registerkarte Vorrang-Regeln (1) des Leiterplatten-Editors werden dann Vorrang-Regeln
(2) eingetragen.
