5 Inspektionsprozess an der Station
5.1 Erfolgreiche Inspektionsergebnisse
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 29
5 Inspektionsprozess an der Station
5.1 Erfolgreiche Inspektionsergebnisse
Wurde die Inspektion erfolgreich durchgeführt, wird ein entsprechender Dialog angezeigt. Nachfol-
gend einige Beispiele für eine erfolgreiche Inspektion.
Gut-Beispiel bei erfolgreicher Lotpasteninspektion
Gut-Beispiel bei erfolgreicher Inspektion von Bauelementen vor Bestücken
(erforderliche Bauelemente sind vorhanden)
5 Inspektionsprozess an der Station
5.2 Lothöhen Differenzen zum Modell vergleichen
30 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018

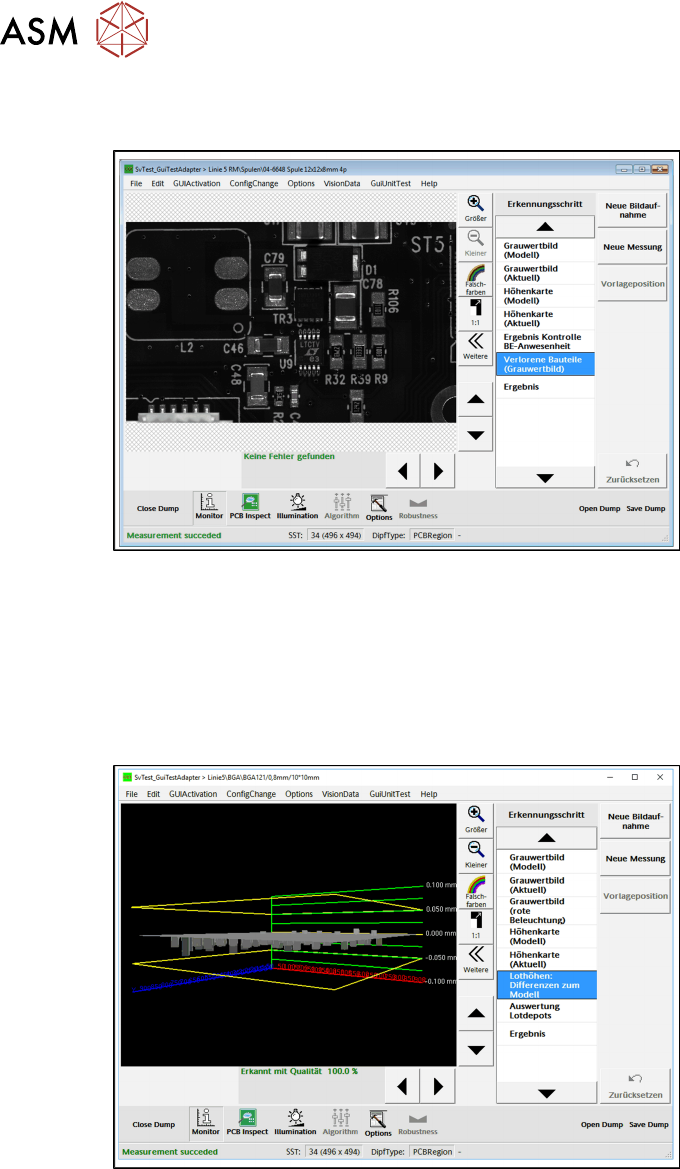

Gut-Beispiel bei erfolgreicher Inspektion von Bauelementen nach Bestücken (keine
verlorenen Bauelemente gefunden)
Gut-Beispiel
5.2 Lothöhen Differenzen zum Modell vergleichen
Hier wird in einer 3D-Ansicht für jedes Lotdepot dargestellt, wie stark seine ermittelte mittlere Lot-
höhe vom Vergleichswert (Modell) abweicht. Die Grenzen sind als gelbe Rechtecke an der ent-
sprechenden Z-Position dargestellt.
► Klicken Sie unter Erkennungsschritt die Auswahl Lothöhen: Differenzen zum Modell.
5.3 Handhabung von schlechten Inspektionsergebnissen
5.3.1 Lotdepots vergleichen

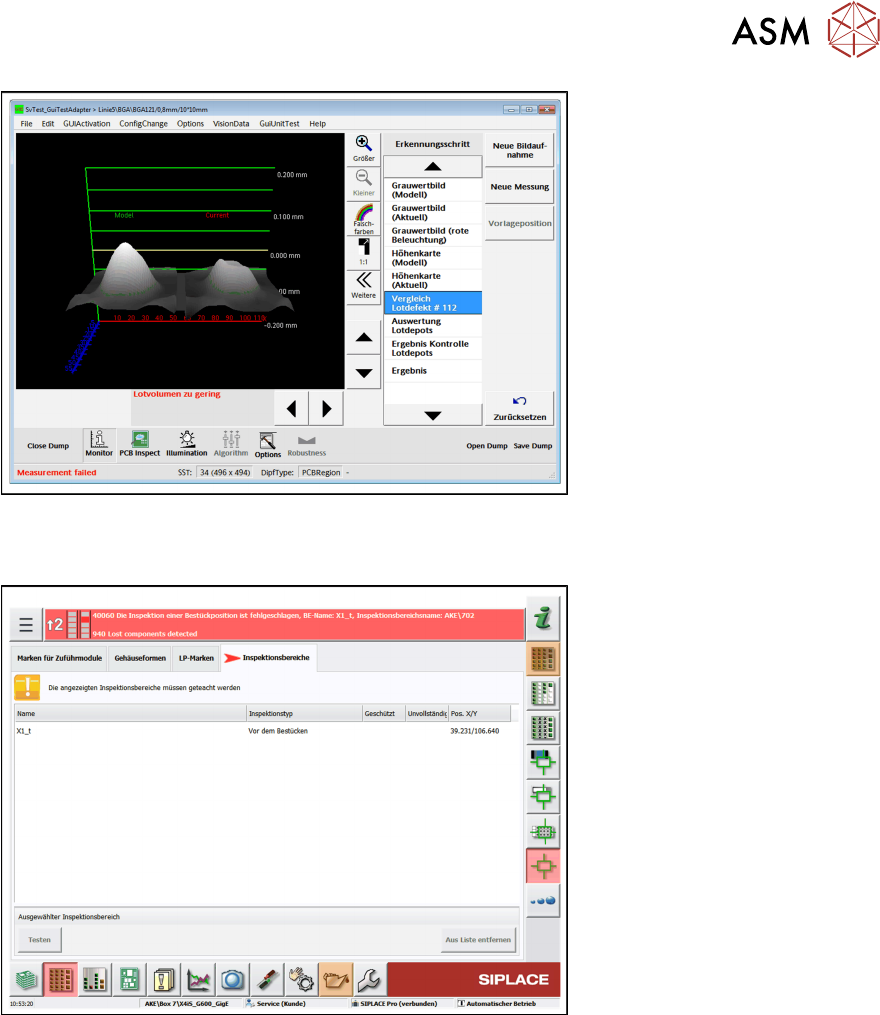

Treten Fehler auf können Lotdepots verglichen werden. Im Beispiel wird das Referenzbild mit dem
tatsächlichen Bild des Lotpad verglichen. Die Grafik zeigt den Unterschied und meldet, dass das
Lotvolumen zu gering ist.
► Klicken Sie unter Erkennungsschritt die Auswahl Vergleich Lotdefekt# xxx.
5 Inspektionsprozess an der Station
5.3 Handhabung von schlechten Inspektionsergebnissen
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 31
5.3.2 Verlorene Bauelemente erkannt
Wurden verlorene Bauelemente erkannt, wird eine entsprechende Fehlermeldung ausgegeben.
► Klicken Sie auf die Fehlermeldung, um die Fehlerbehandlung durchzuführen.
ð Folgende Ansicht wird angezeigt.
