5 Inspektionsprozess an der Station 5.3 Handhabung von schlechten Inspektionsergebnissen User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 35 5.3.5 Unvollständige Beschreibung des Inspektionsbereiches von …
5 Inspektionsprozess an der Station
5.3 Handhabung von schlechten Inspektionsergebnissen
34 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
5.3.4 Fehler bei Lotpasteninspektion
Wurden Fehler bei der Lotpasteninspektion erkannt, wird eine entsprechende Fehlermeldung aus-
gegeben.
► Klicken Sie auf die Fehlermeldung, um die Fehlerbehandlung durchzuführen.
ð Folgende Ansicht wird angezeigt.
► Entscheiden Sie wie Sie mit dem Fehler umgehen wollen und führen Sie eine der angezeigten
Aktionen durch.
► Durch Doppelklick auf das Bild wird die nachfolgende Ansicht geöffnet. Hier können Sie die
Details einsehen.
5 Inspektionsprozess an der Station
5.3 Handhabung von schlechten Inspektionsergebnissen
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 35
5.3.5 Unvollständige Beschreibung des Inspektionsbereiches von SIPLACE Pro
► Wählen Sie in der Symbolleiste (1) und öffnen Sie das Teachmenü (2)
5 Inspection Process at the Station
5.1 Successful Inspection Results
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 61
5 Inspection Process at the Station
5.1 Successful Inspection Results

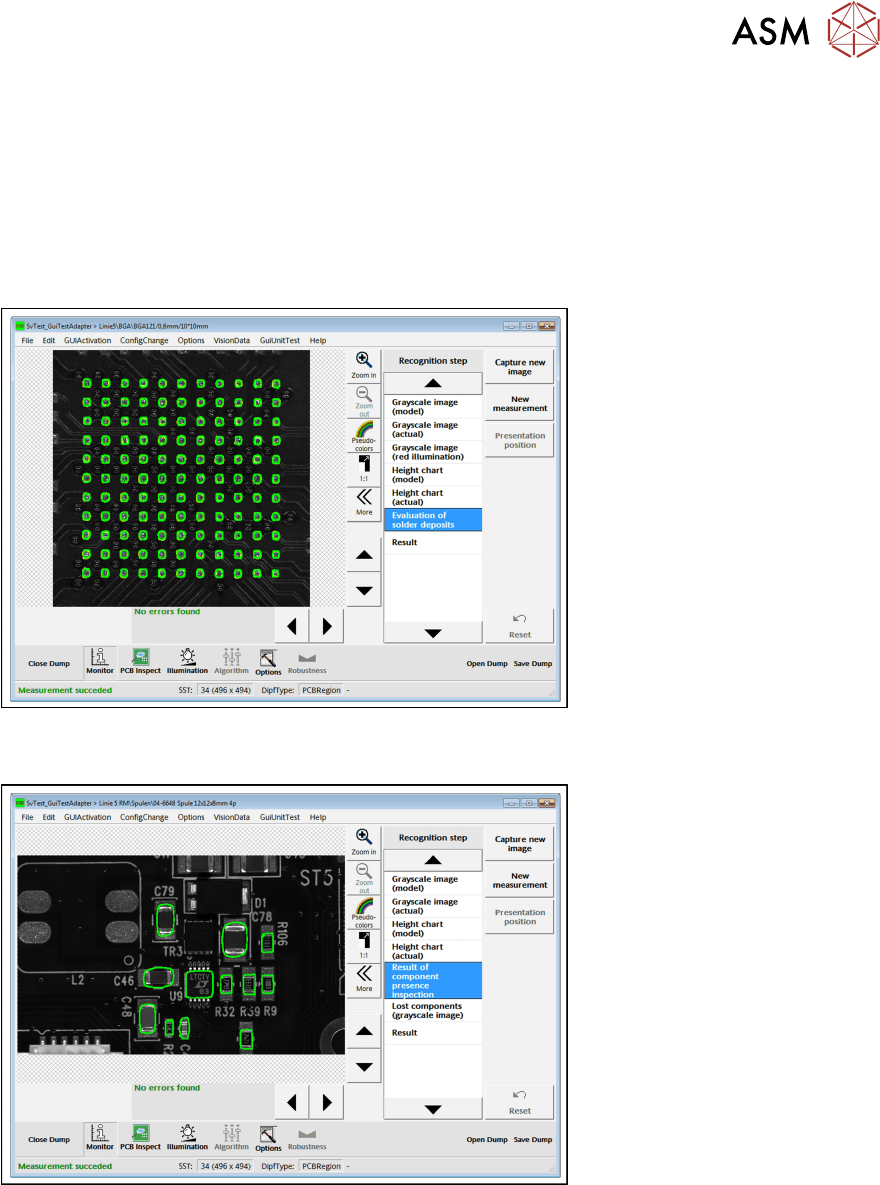

If the inspection was completed successfully, the relevant dialog will be shown. A few examples of
successful inspection results are shown below.
Good example for successful solder paste inspection
Good example for successful inspection of components before placement (required
components are present)
