4 Teachen der Inspektionsbereiche an der Station 4.4 Teachen bei Inspektion nach dem Bestücken 28 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 4.4 Teachen bei Inspektion nach dem Bestücken Der Teachvo…
4 Teachen der Inspektionsbereiche an der Station
4.3 Teachen bei Inspektion vor dem Bestücken (BPI)
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 27
Parameter
Es können verschiedene Parameter eingestellt werden, um das Ergebnis zu verbessern.
●
Inspektionstyp
– Zeigt zur Informationen die Einstellung des Inspektionstyp aus SIPLACE Pro an.
●
Empfindlichkeit BE-Inspektion
– Globaler, dimensionsloser Wert zur Einstellung der Empfindlichkeit des Verfahrens. Insbe-
sondere für die Erkennung verlorener Bauteile. Wertebereich von 1 (max. empfindlich) bis
7 (max. robust). Bei vielen "False alarms" diesen Parameter hochsetzen.
●
Mindestlänge X verlorene BEs und Mindestlänge Y verlorene BEs
– Hier kann die Mindestgröße der Bauteile eingestellt werden, die als verloren erkannt wer-
den sollen.
► Sind Sie mit dem Ergebnis zufrieden, klicken Sie die Schaltfläche Übernehmen und das Tea-
chergebnis wird übernommen und an der Station gespeichert.
ð Ein Dialog wird geöffnet und Sie müssen wählen, wie es weitergehen soll.
Tipps und Hinweise
●
Während dem Teachvorgang wird unmittelbar danach eine Inspektion mit dem gerade inspi-
zierten Modell durchgeführt. Diese Ergebnisse sind ebenfalls in der Liste Erkennungsschritt
auswählbar und werden in der Bildansicht angezeigt.
– Ergebnis Kontrolle Anwesenheit
– Verlorene Bauteile (Grauwertbild)
●
Es werden nur Bauelemente auf Anwesenheit überprüft, die beim Teachen auch erkannt wur-
den. Ist ein zu überprüfendes Bauelement hier nicht blau umrandet, wurde es nicht gefunden.
– Sollten hier bereits Defekte erkannt werden, ist das Teachen mit einer besseren Muster-LP
zu wiederholen.
– Wählen Sie ggf. eine stärkere Beleuchtung, korrigieren die Lage der Teachbereiche und
wiederholen Sie den Teachvorgang.

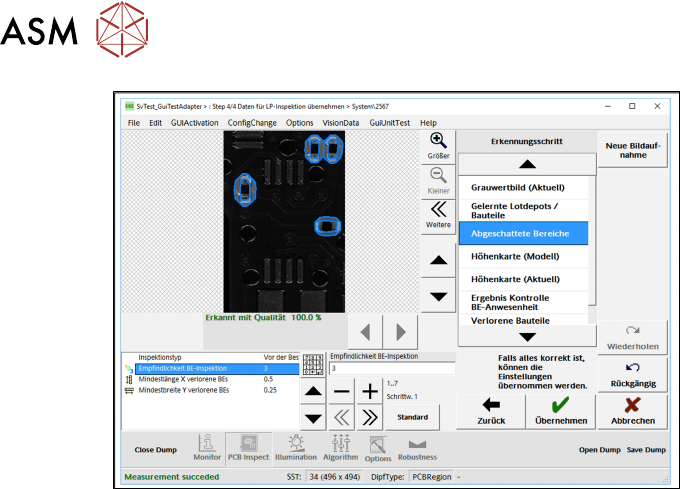

4.3.4.1 Abgeschattete Bereiche kontrollieren
Hier werden alle Bereiche hervorgehoben, die sich im Schatten eines gelernten Bauteils befinden.
Befinden sich weitere Bauteile in diesen Bereichen, die nicht gelernt wurden, ist die Abschattung
der Grund für das „Nicht-Lernen“.
► Klicken Sie unter Erkennungsschritt die Auswahl Abgeschattete Bereiche.
4 Teachen der Inspektionsbereiche an der Station
4.4 Teachen bei Inspektion nach dem Bestücken
28 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
4.4 Teachen bei Inspektion nach dem Bestücken
Der Teachvorgang bei der Inspektion nach dem Bestücken (API) ist identisch mit dem Teachvor-
gang bei der Inspektion vor dem Bestücken (BPI).
Tipps und Hinweise
●
Beim Teachvorgang bei der Inspektion nach dem Bestücken (API) ist immer nur ein Teachbe-
reich sinnvoll. Dieser Teachbereich soll das gerade bestückte Bauelement komplett beinhal-
ten.
5 Inspektionsprozess an der Station
5.1 Erfolgreiche Inspektionsergebnisse
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 29
5 Inspektionsprozess an der Station
5.1 Erfolgreiche Inspektionsergebnisse
Wurde die Inspektion erfolgreich durchgeführt, wird ein entsprechender Dialog angezeigt. Nachfol-
gend einige Beispiele für eine erfolgreiche Inspektion.

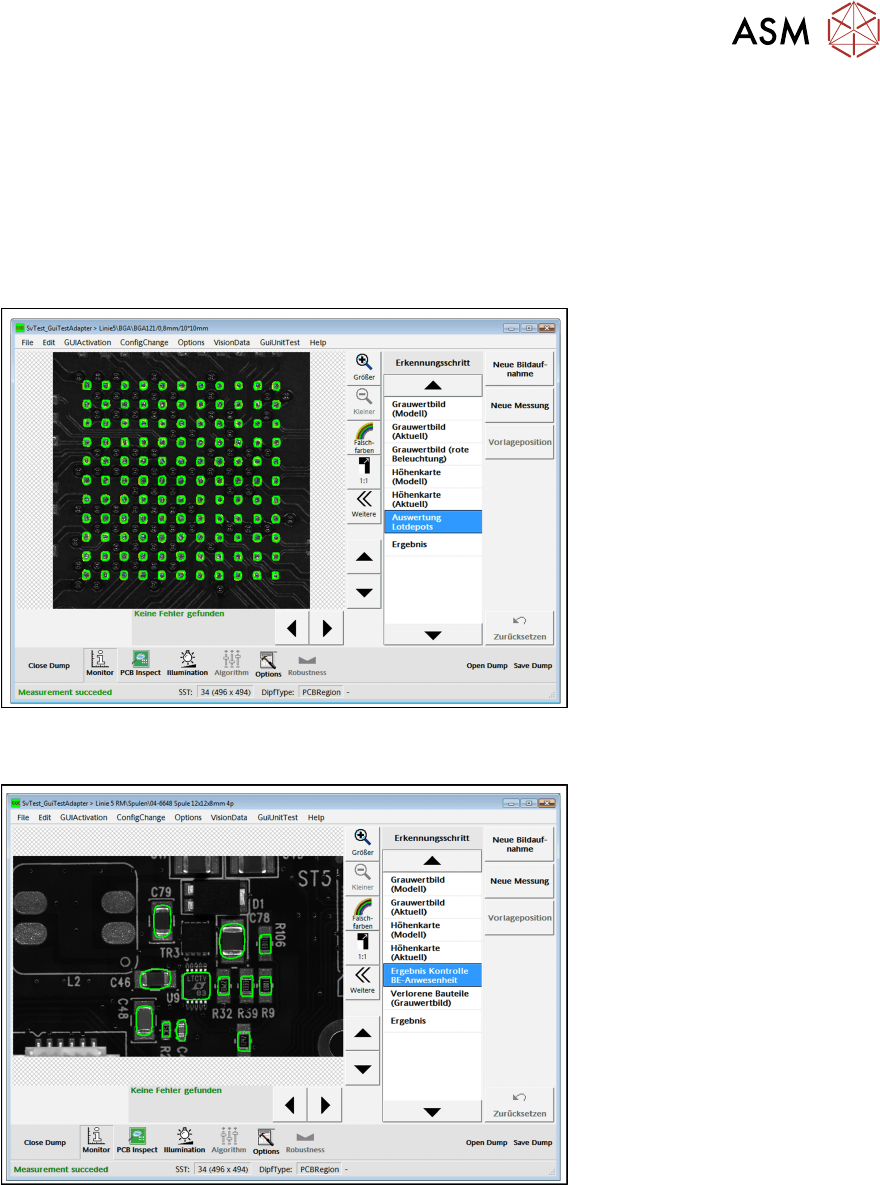

Gut-Beispiel bei erfolgreicher Lotpasteninspektion
Gut-Beispiel bei erfolgreicher Inspektion von Bauelementen vor Bestücken
(erforderliche Bauelemente sind vorhanden)
