3 Programming and Download
3.3 Precedence Rules in After Placement Inspection
46 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
3.3 Precedence Rules in After Placement Inspection
It is important that all components with a placement position inside the area to be inspected (e.g.
components which are under a shield) are placed before the inspection is performed.
NOTICE
Use a precedence finder
It is essential that a precedence finder is used for placement of components which are un-
der shields or BGA components.
The precedence finder recognizes that a precedence rule (placement order) needs to be set for
placement positions which are underneath a shield or BGA. This precedence rule (1) is automatic-
ally prompted by the precedence finder, to ensure that the machine places all components which
will be under a shield or BGA before the shield or BGA.
5 Inspektionsprozess an der Station
5.3 Handhabung von schlechten Inspektionsergebnissen
34 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018

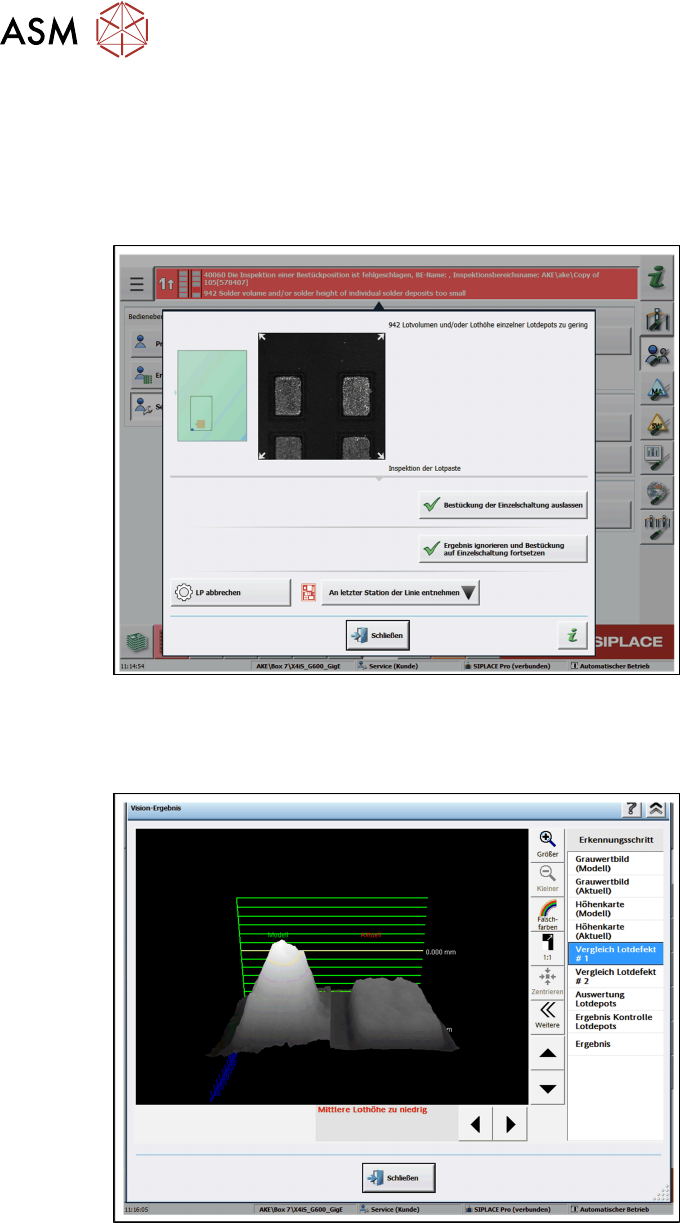

5.3.4 Fehler bei Lotpasteninspektion
Wurden Fehler bei der Lotpasteninspektion erkannt, wird eine entsprechende Fehlermeldung aus-
gegeben.
► Klicken Sie auf die Fehlermeldung, um die Fehlerbehandlung durchzuführen.
ð Folgende Ansicht wird angezeigt.
► Entscheiden Sie wie Sie mit dem Fehler umgehen wollen und führen Sie eine der angezeigten
Aktionen durch.
► Durch Doppelklick auf das Bild wird die nachfolgende Ansicht geöffnet. Hier können Sie die
Details einsehen.
5 Inspektionsprozess an der Station
5.3 Handhabung von schlechten Inspektionsergebnissen
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 35

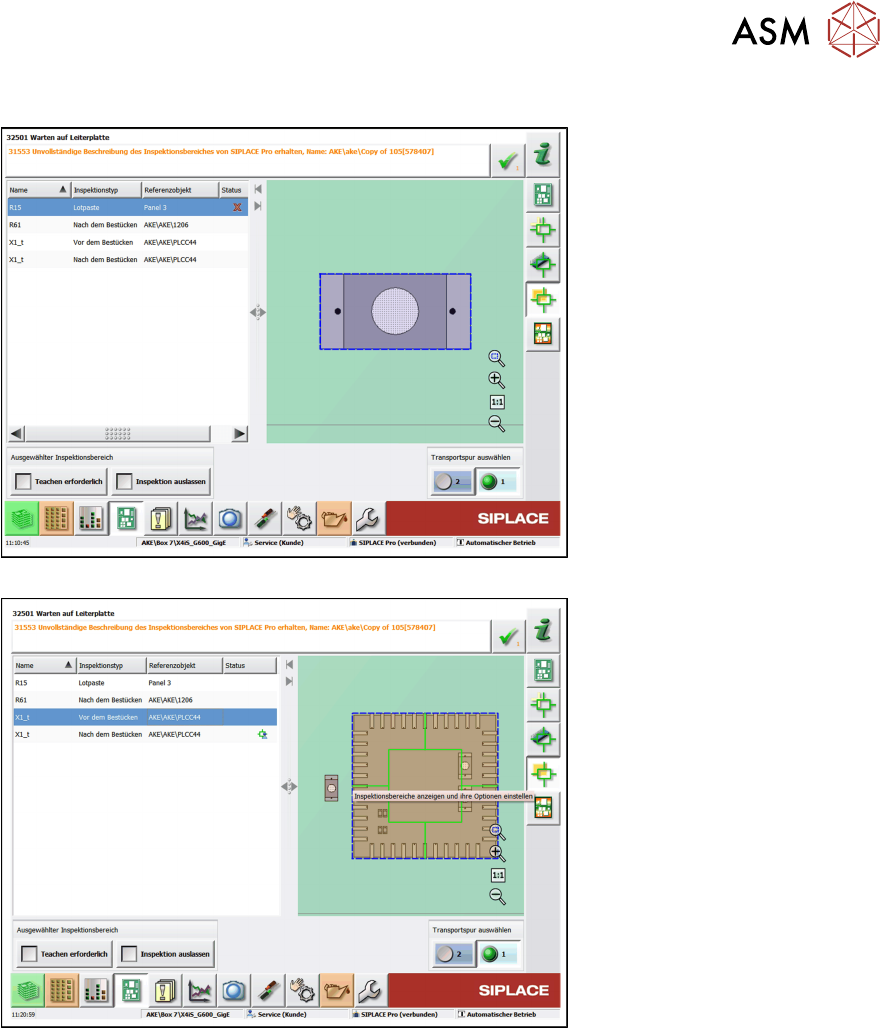

5.3.5 Unvollständige Beschreibung des Inspektionsbereiches von SIPLACE Pro
► Wählen Sie in der Symbolleiste (1) und öffnen Sie das Teachmenü (2)
