4 Teachen der Inspektionsbereiche an der Station 4.2 Teachen bei Lotpasten-Inspektion (SPI) 18 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 4.2 Teachen bei Lotpasten-Inspektion (SPI) Der Bereich mit d…
4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
18 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
4.2 Teachen bei Lotpasten-Inspektion (SPI)
Der Bereich mit den zu inspizierenden Lotdepots, muss definiert werden.

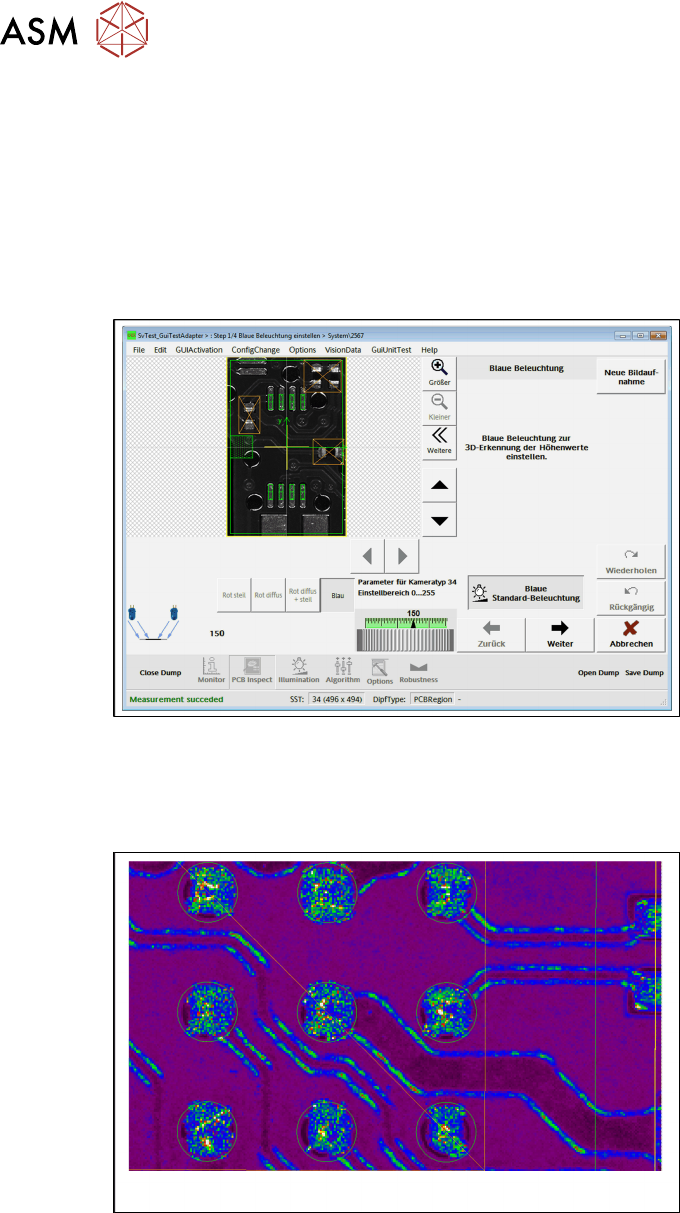

4.2.1 Beleuchtung einstellen
Damit das Höhenbild berechnet werden kann, ist für die Lotpasten-Inspektion die "Blaue" Beleuch-
tung vorgegeben. Die Lotdepots müssen hell genug erscheinen. Unter Parameter für Kameratyp
können Sie die Beleuchtungs-Intensität (Einstellbereich 0….255) verändern. Ist die Beleuchtung
zu dunkel, wird am Ende des Teach-Assistenten ein entsprechender Hinweis gegeben.
●
Grün umrandete Bereiche = Bauelemente-Beschreibung
●
Oranger Rahmen = Bereiche die geteacht werden (Teachbereich)
●
Gelber Rahmen = Inspektionsbereich
Im Detail sehen Sie hier die ausgeleuchteten Lotdepots:
Die rote Beleuchtung ist normalerweise nicht erforderlich und sollte aus Laufzeitgründen nicht ver-
wendet werden. Wenn allerdings beim Teachen nicht alle Lotdepots gefunden werden (z.B. weil
größere Bereiche der Pads nicht mit Lot bedeckt sind), dann sollte man die rote Beleuchtung ein-
schalten. Durch die zusätzlichen Informationen der Bilder mit roter Beleuchtung wird das Teachen
verbessert.
► Klicken Sie die Schaltfläche Weiter.

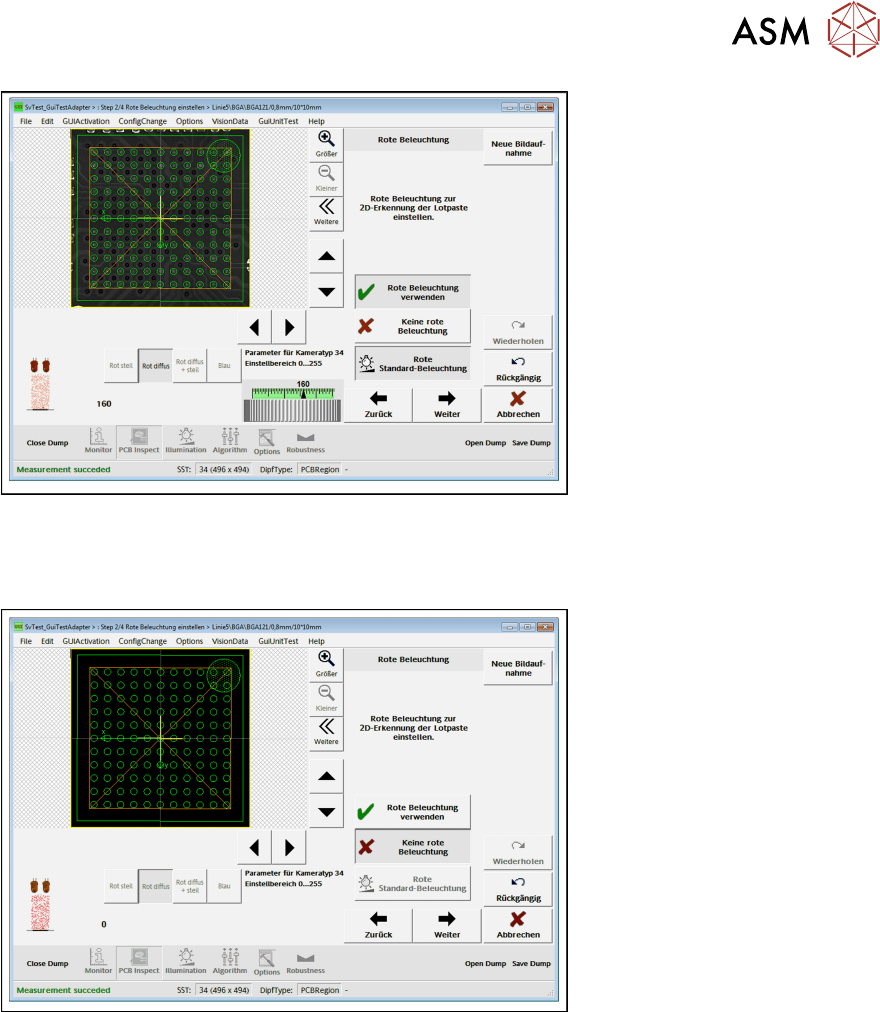

Rote-Beleuchtung einschalten
Wenn man die rote Beleuchtung verwendet, sollte die Intensität unter Parameter für Kameratyp
so eingestellt werden, dass freie Padbereiche mit Grauwert 255 (d.h. weiß) erscheinen.
4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
18 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
4.2 Teachen bei Lotpasten-Inspektion (SPI)
Der Bereich mit den zu inspizierenden Lotdepots, muss definiert werden.
4.2.1 Beleuchtung einstellen
Damit das Höhenbild berechnet werden kann, ist für die Lotpasten-Inspektion die "Blaue" Beleuch-
tung vorgegeben. Die Lotdepots müssen hell genug erscheinen. Unter Parameter für Kameratyp
können Sie die Beleuchtungs-Intensität (Einstellbereich 0….255) verändern. Ist die Beleuchtung
zu dunkel, wird am Ende des Teach-Assistenten ein entsprechender Hinweis gegeben.
●
Grün umrandete Bereiche = Bauelemente-Beschreibung
●
Oranger Rahmen = Bereiche die geteacht werden (Teachbereich)
●
Gelber Rahmen = Inspektionsbereich
Im Detail sehen Sie hier die ausgeleuchteten Lotdepots:
Die rote Beleuchtung ist normalerweise nicht erforderlich und sollte aus Laufzeitgründen nicht ver-
wendet werden. Wenn allerdings beim Teachen nicht alle Lotdepots gefunden werden (z.B. weil
größere Bereiche der Pads nicht mit Lot bedeckt sind), dann sollte man die rote Beleuchtung ein-
schalten. Durch die zusätzlichen Informationen der Bilder mit roter Beleuchtung wird das Teachen
verbessert.
► Klicken Sie die Schaltfläche Weiter.
Rote-Beleuchtung einschalten
Wenn man die rote Beleuchtung verwendet, sollte die Intensität unter Parameter für Kameratyp
so eingestellt werden, dass freie Padbereiche mit Grauwert 255 (d.h. weiß) erscheinen.
4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 19
► Wählen Sie Rote Beleuchtung verwenden und klicken Sie die Schaltfläche Weiter.
Rote-Beleuchtung ausschalten
► Wählen Sie Keine rote Beleuchtung um die rote Beleuchtung wieder auszuschalten.
► Klicken Sie die Schaltfläche Weiter.
