4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
18 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
4.2 Teachen bei Lotpasten-Inspektion (SPI)
Der Bereich mit den zu inspizierenden Lotdepots, muss definiert werden.
4.2.1 Beleuchtung einstellen
Damit das Höhenbild berechnet werden kann, ist für die Lotpasten-Inspektion die "Blaue" Beleuch-
tung vorgegeben. Die Lotdepots müssen hell genug erscheinen. Unter Parameter für Kameratyp
können Sie die Beleuchtungs-Intensität (Einstellbereich 0….255) verändern. Ist die Beleuchtung
zu dunkel, wird am Ende des Teach-Assistenten ein entsprechender Hinweis gegeben.
●
Grün umrandete Bereiche = Bauelemente-Beschreibung
●
Oranger Rahmen = Bereiche die geteacht werden (Teachbereich)
●
Gelber Rahmen = Inspektionsbereich
Im Detail sehen Sie hier die ausgeleuchteten Lotdepots:
Die rote Beleuchtung ist normalerweise nicht erforderlich und sollte aus Laufzeitgründen nicht ver-
wendet werden. Wenn allerdings beim Teachen nicht alle Lotdepots gefunden werden (z.B. weil
größere Bereiche der Pads nicht mit Lot bedeckt sind), dann sollte man die rote Beleuchtung ein-
schalten. Durch die zusätzlichen Informationen der Bilder mit roter Beleuchtung wird das Teachen
verbessert.
► Klicken Sie die Schaltfläche Weiter.
Rote-Beleuchtung einschalten
Wenn man die rote Beleuchtung verwendet, sollte die Intensität unter Parameter für Kameratyp
so eingestellt werden, dass freie Padbereiche mit Grauwert 255 (d.h. weiß) erscheinen.
4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 19
► Wählen Sie Rote Beleuchtung verwenden und klicken Sie die Schaltfläche Weiter.
Rote-Beleuchtung ausschalten
► Wählen Sie Keine rote Beleuchtung um die rote Beleuchtung wieder auszuschalten.
► Klicken Sie die Schaltfläche Weiter.
4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
20 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018

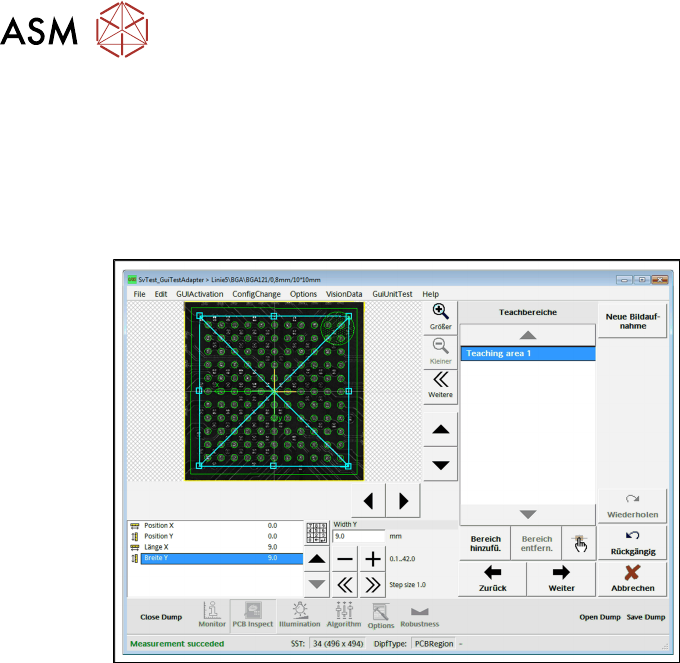

4.2.2 Teachbereich der Lotdepots überprüfen
Der Bereich der überprüft werden soll und in dem sich die Lotdepots befinden, muss definiert wer-
den. Dazu muss der Bereich zum Teachen festgelegt werden. Die Lotdepots in diesem geteachten
Bereich werden dann später an der Station überprüft.
Standardmäßig ist für jede Anschlussgruppe in der Bauteilbeschreibung bereits ein Teachbereich
definiert. Im Beispiel sehen Sie alle Ball-Anschlüsse eines BGAs.
In der Regel muss kein Teachbereich hinzugefügt werden. Überprüfen Sie jedoch die Position und
Größe der Teachbereiche.
●
Grüner Rahmen = Bauteilbeschreibung
●
Hellblauer Rahmen = Der aktuell ausgewählte Teachbereich
Unter Teachbereiche können die erstellten Teachbereiche ausgewählt werden.
Weitere Informationen entnehmen Sie bitte aus der Online Hilfe.
Tipps und Hinweise
●
Der Teachbereich (hellblauer Rahmen) soll etwas größer sein als der Bereich mit den Lotde-
pots tatsächlich ist.
●
Den Teachbereich ggf. verschieben, so dass alle Lotdepots erreicht werden können.
●
Nur den Bereich der Lotdepots als Teachbereich definieren. Zum Beispiel bei QFPs vier Te-
achbereiche (pro Anschlussgruppe ein separater Teachbereich).
●
Bei großen QFP's o.ä. sind beim ersten Teachen unter Umständen nicht alle Lotdepots kom-
plett sichtbar.
– Abhilfe: Den Teachbereich entsprechend vergrößern und eine neue Bildaufnahme durch-
führen.
► Klicken Sie die Schaltfläche Weiter.
ð Das Modell wird intern geteacht. Die Ergebnisse dieses Teachens werden in der folgenden
Ansicht dargestellt.
