4 Teachen der Inspektionsbereiche an der Station
4.2 Teachen bei Lotpasten-Inspektion (SPI)
22 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
Erfolgreich
Mit Fehler
Sollten hier bereits Defekte erkannt werden, müssen Sie das Teachen mit einer besseren Muster-
Leiterplatte wiederholen.
Im Beispiel wird ein Lotpad als Fehler rot markiert. Die entsprechende Fehlermeldung zur Behe-
bung des Fehlers wird angezeigt.
Im Beispiel Nr. 942: Lotvolumen und/oder Lothöhe einzelner Lotdepots zu gering.
4.2.3.2 Mittlere Höhen Lotdepots
Es wird in einer 3D-Ansicht für jedes gefundene Lotdepot die mittlere Höhe eingezeichnet.
► Klicken Sie unter Erkennungsschritt die Auswahl Mittlere Höhen Lotdepots.
4 Teachen der Inspektionsbereiche an der Station
4.3 Teachen bei Inspektion vor dem Bestücken (BPI)
User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018 23
Sind die gefundenen Lothöhen stark unterschiedlich, wird der Bediener gewarnt. Beachten Sie
diese Meldung (1), die Inspektion kann trotzdem gestartet werden.
Tipps und Hinweise
●
Das Teachen mit einem besseren Lotpasten-Druck wiederholen.
4.3 Teachen bei Inspektion vor dem Bestücken (BPI)
Es werden zwei Fälle geprüft:
Verlorene Bauelemente
●
Befindet sich ein (zuvor verlorenes) Bauelement, welches dort nicht hingehört im Inspektions-
bereich?
– Diese Überprüfung findet im gesamten Inspektionsbereich statt.
Bauelemente bestückt
●
Sind alle Bauelemente korrekt bestückt worden?
– Beim Teachen muss gelernt werden, wo sich bereits bestückte Bauteile befinden. Nur
diese können später überprüft werden.
– Ein typischer Anwendungsfall ist z. B. ob alle Bauteile in diesem Bereich bestückt worden
sind, bevor ein anderes Bauteil (z. B. ein Abschirmblech) darüber bestückt wird.
4 Teachen der Inspektionsbereiche an der Station
4.3 Teachen bei Inspektion vor dem Bestücken (BPI)
24 User Manual / Bedienungsanleitung Onboard PCB Inspection 06/2018
4.3.1 Beleuchtung einstellen
Die Bestückpositionen im Teachbereich müssen hell genug erscheinen. Ist die Beleuchtung zu
dunkel, wird am Ende des Teach-Assistenten ein entsprechender Hinweis gegeben. Die zu inspi-
zierenden Bauelemente und deren Anschlussbeinchen (wenn sichtbar) müssen einen genügend
hohen Kontrast aufweisen.

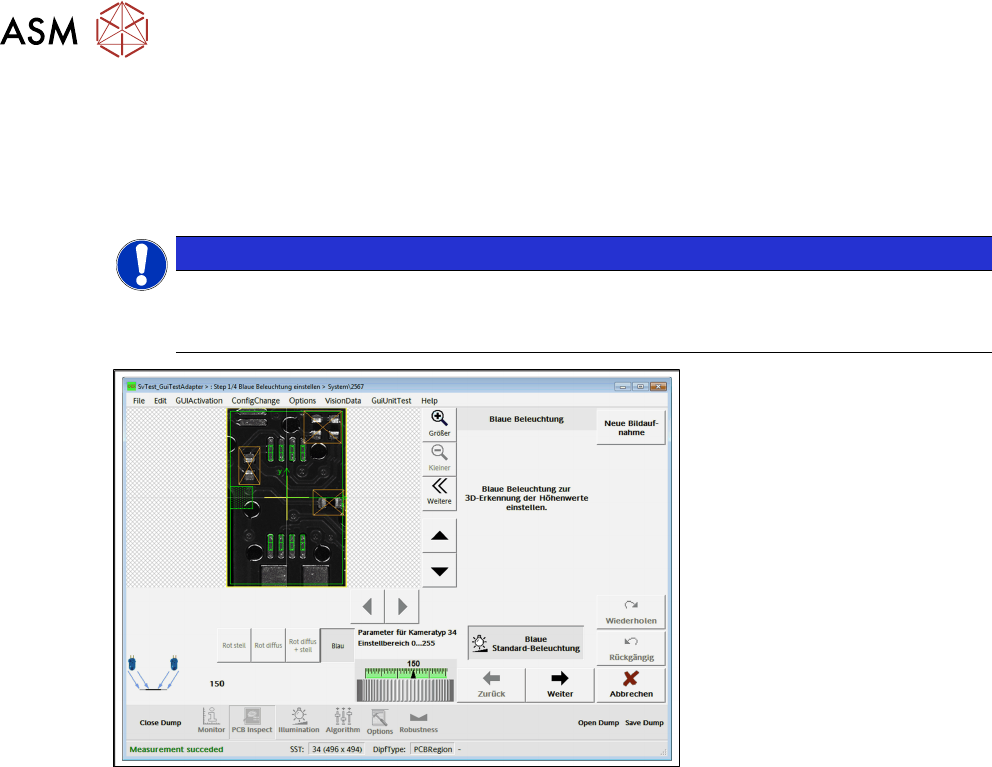

HINWEIS
Blaue Beleuchtung
Für die Berechnung der 3D-Informationen ist bei der Inspektion vor dem Bestücken (BPI)
nur die „Blaue“ Beleuchtung möglich.
●
Grüner Rahmen = Bereich der Bauteilbeschreibung der überprüft werden soll
●
Oranger Rahmen = Der, oder die Bereiche die geteacht werden sollen (Teachbereiche)
●
Gelber Rahmen = Inspektionsbereich
●
Gelber Rahmen mit X = Ausschluss-Bereiche
●
Weitere Informationen entnehmen Sie bitte aus der Online Hilfe.
► Klicken Sie die Schaltfläche Weiter.
