7 Systèmes V ision Notice d’exploi tation SIPLACE 80 S/F/G 7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G Edition 07/97 Version du l ogiciel à partir de SR.010.xx 7 - 4 La gamme des composan ts pour l…
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G
7 - 3
7.1 Approche des systèmes Vision sur les machines
SIPLACE 80 S/F/G
Les composants deviennent de plus en plus petits en dimension et sont équipés d'un nombre toujours
croissant de pattes de contact. Ils sont placés de plus en plus rapprochés les uns des autres et les circuits de
cartes deviennent de plus en plus complexes si bien qu'on exige constamment une qualité de plus en plus
élevée quant à la précision des machines de placement. Pour y parvenir, les machines SIPLACE 80 S/F sont
pourvues d'un système de reconnaissance optique (systèmes Vision) tant pour le centrage des cartes (sys-
tème Vision cartes) que pour le centrage des composants (Système Vision composants).
La machine de collage SIPLACE G est pourvue d'un système Vision pour le centrage des cartes.
7.1.1 Les systèmes Vision sur la machine de placement SIPLACE 80S
Sur la SIPLACE 80 S à double portique et équipée de deux têtes de placement revolver, chaque tête de pla-
cement est dotée d'un système caméra CCD pour la reconnaissance de position des cartes et des
composants (voir fig. 7.1.1 et 7.1.2).
Fig. 7.1.1 Position des têtes de placement revolver de la machine SIPLACE 80S
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 4
La gamme des composants pour le centrage optique et le placement s'étend des composants 0402 jusqu'aux
composants SO28, c'est-à dire, la taille des composants varie entre 1,0 mm x 0,5 mm et 14 mm x 18 mm au
maximum pour une épaisseur de composant allant de 0,3 mm à 4,5 mm.
Le système Vision cartes pour les machines 80S, 80F et G permet le centrage automatique des cartes depuis
50 mm x 50 mm minimum jusqu'à 460 mm x 460 mm, en option jusqu'à 508 mm x 460 mm.
L'épaisseur des cartes doit être située entre 0,5 mm et 3 mm.
Deux unités d'analyse (systèmes ICOS MVS) situées dans la baie de commande de la machine (voir fig.
7.1.3) traitent et évaluent les signaux provenant des systèmes caméra (systèmes Vision cartes et compo-
sants) de chaque tête de placement. A partir des écarts des valeurs de consigne, on obtient les valeurs de
correction qui rentrent dans le nouveau calcul des positions de placement et de l'angle de rotation des com-
posants à placer.

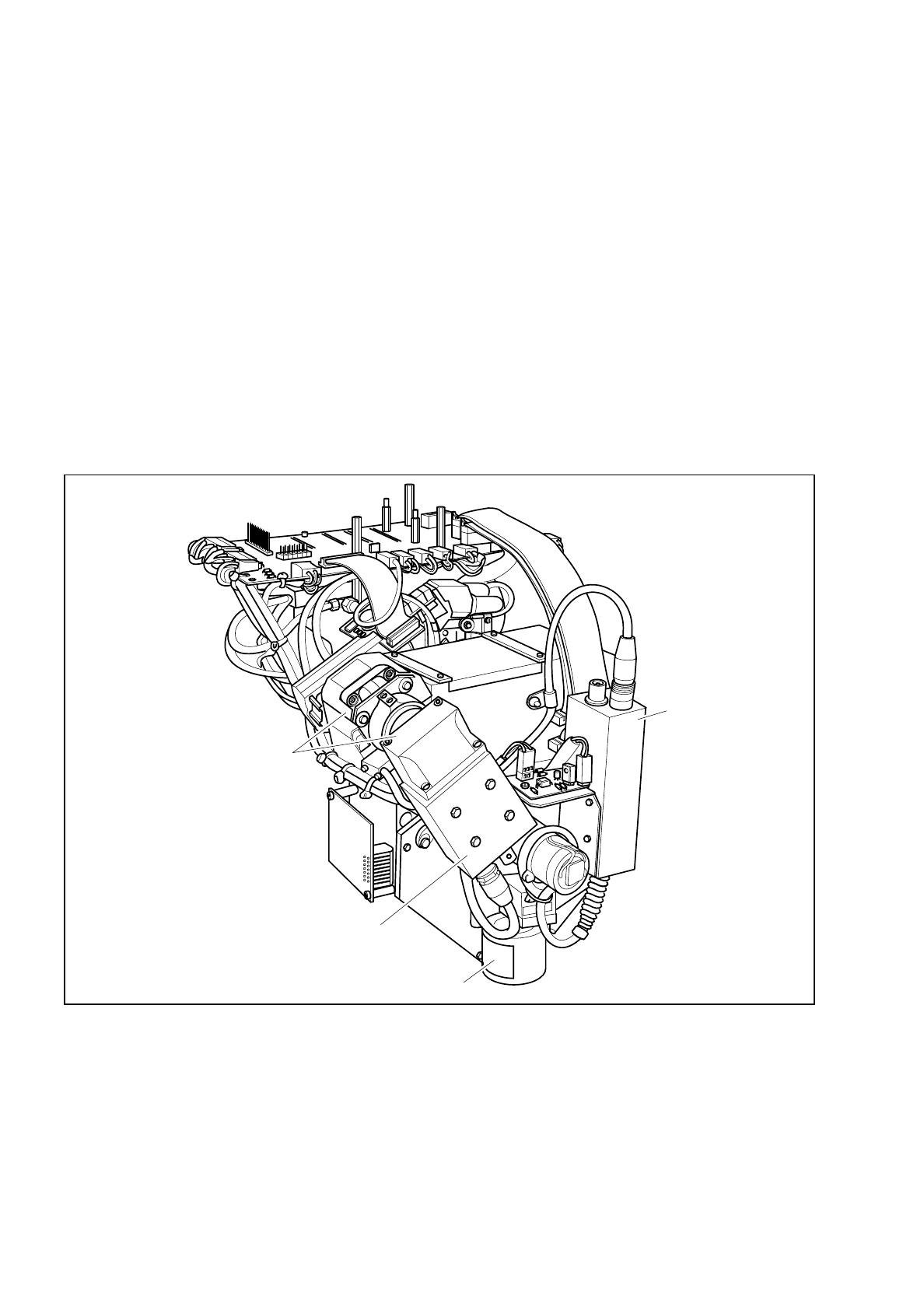

Fig. 7.1.2 Systèmes de caméra sur les têtes de placement revolver pour la reconnaiss. de pos. des cartes et des composants
Caméra composants
Optique cartes
Caméra cartes
Miroir de déviation
et optique composants
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G
7 - 5

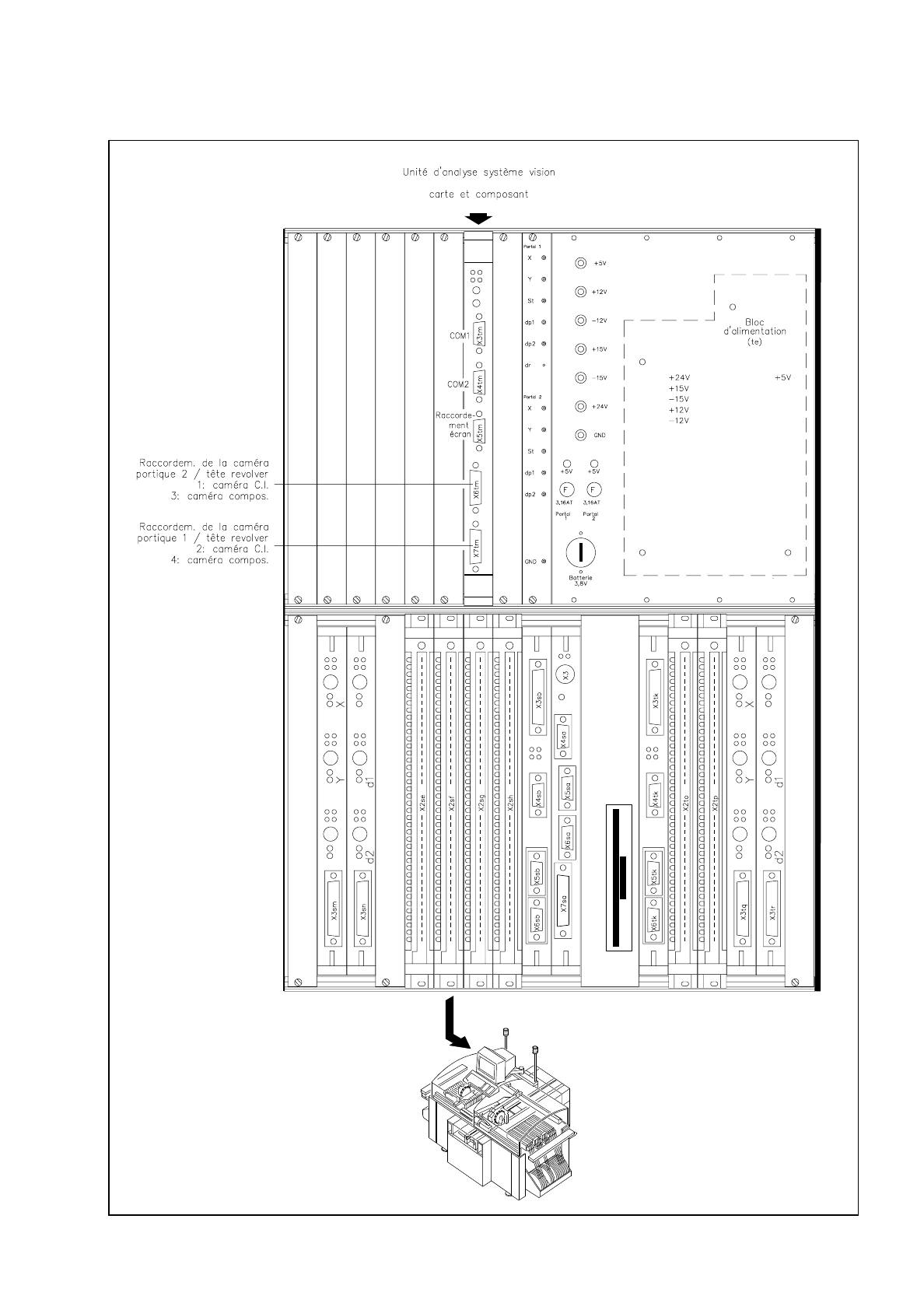

Fig. 7.1.3 Unités d’analyse pour portique 1 et portique 2 de la machine de placement SIPLACE 80S
