9.8 Systèmes caméra et module laser de contrôle de
coplanéité
9.8.1 Système caméra pour C.I. sur SIPLACE 80S, 80F et G
L'optique du système caméra pour C.I. ne nécessite aucun nettoyage.
9.8.2 Système caméra pour composant sur tête revolver (SIPLACE 80S
et 80F)
L'optique du système caméra pour composant ne nécessite aucun nettoyage.
9.8.3 Système caméra pour composant sur tête IC (SIPLACE 80F)
Se référer à fig. 9.8.2 quant à la disposition du système caméra pour composant sur le bâti de la machine.
NOTA
L‘entretien est identique pour les deux systèmes de caméra.
9.8.3.1 Nettoyer les surfaces réfléchissantes
●
Débranchez l‘automate avant de retirer la tête d‘éclairage.
●
Retirez avec précaution la cage du réflecteur de la caméra des composants verticalement vers le haut.
●
Protégez la caméra des composants, se trouvant à présent à découvert, avec un carton.
●
Nettoyez soigneusement la zone intérieure réfléchissante (repérée à l‘Fig. 9.8.1) de la tête d’éclairage
avec un pinceau doux et sans graisse ou soufflez les surfaces avec de l‘air comprimé sec.
ATTENTION
O
N‘employez aucun produit de nettoyage pour nettoyer les surfaces réfléchissantes.
●
Employez un chiffon optique spécial (par ex. : de la firme Kodak) ou un papier de nettoyage de lentilles
(par ex. : „ Papier de Nettoyage de Lentilles “ de Kodak) afin d‘enlever les traces de doigts.
9.8.3.2 Nettoyer la plaque de verre
Pour le nettoyage, démontez la plaque de verre comme suit :
●
La tête d’éclairage est déjà retirée de la caméra des composants ( voir section 9.8.3.1).
●
Dévissez les vis à tête à six pans creux M2,5 sur le support en verre. Tirez le support en verre et la vitre
prudemment en biais vers le bas (voir Fig. 9.8.1, page 9 - 96).
●
Nettoyez la plaque de verre avec un pinceau sec et sans graisse. Employez un chiffon optique spécial (par
ex. : de la firme Kodak) ou le papier de nettoyage des lentilles (par ex. : le „ Papier de Nettoyage des Len-
tilles “ de Kodak) afin d‘enlever les traces de doigts.
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.8 Systèmes caméra et module laser de contrôle de coplanéité Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 96
●
Remontez la vitre en suivant la procédure inverse et fixez le support en verre.
●
Posez la tête d’éclairage verticalement sur la caméra des composants de telle sorte que la fixation de la
vitre soit tournée vers le convoyeur de cartes ! Vérifiez si la tête d’éclairage est bien poussée sur la butée.

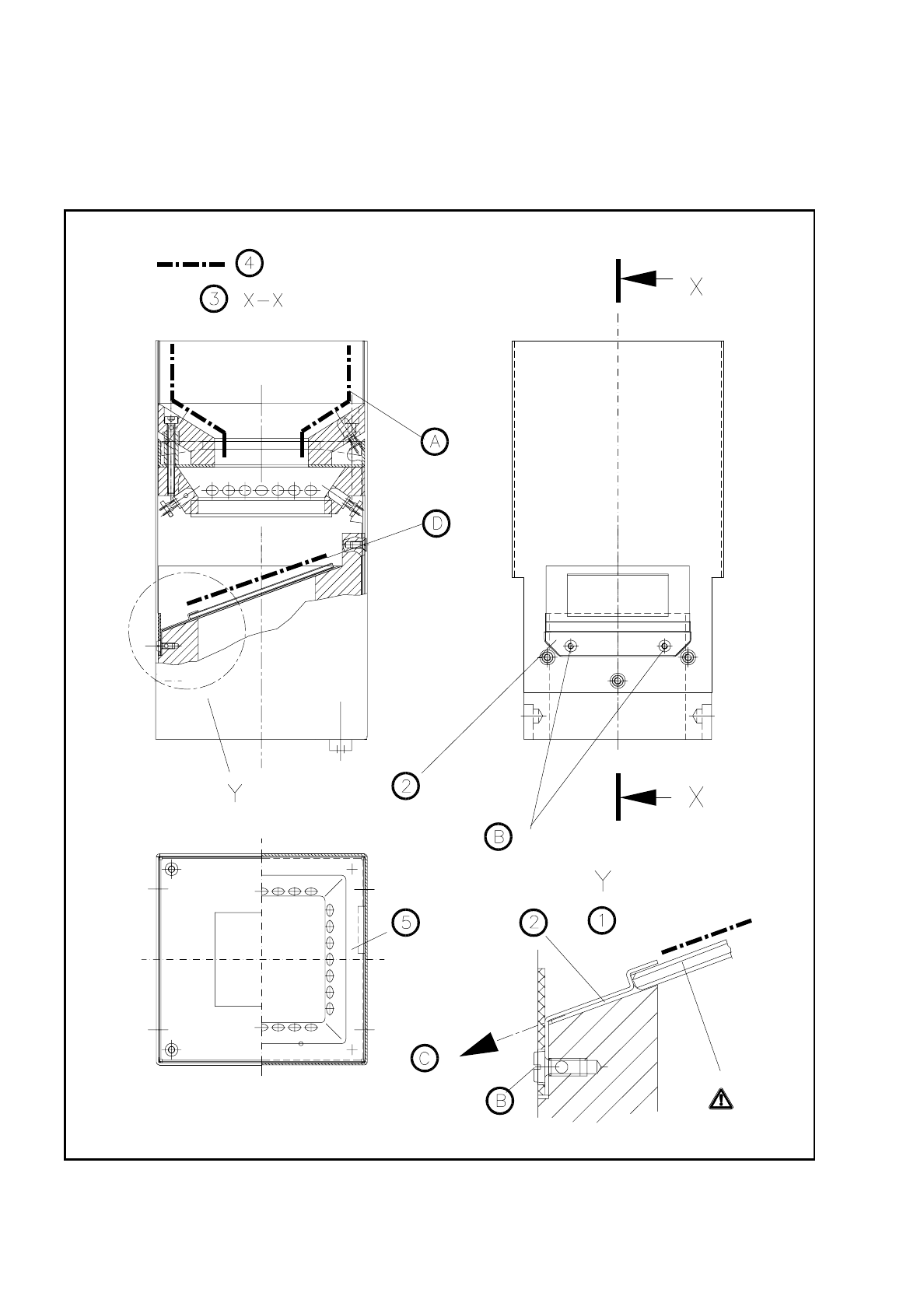

Fig. 9.8.1 Nettoyer la tête d’éclairage de la caméra IC ou FC de la tête IC
