Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes V ision Edition 07/97 Version du logiciel à partir de SR.010. xx 7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G 7 - 7 Fig. 7.1.5 Disposition de l’ense…
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 6
7.1.2 Les systèmes Vision sur la machine SIPLACE 80F
Le système à portique unique de la machine SIPLACE 80F (voir fig. 7.1.4) est pourvu d'une tête revolver et
d'une tête IC. La tête revolver est équipée d'une caméra pour reconnaître la position des cartes et d'une
caméra pour reconnaître la position des composants (voir fig. 7.1.2). Les caméras (jusqu'à deux) pour la
reconnaissance de position des composants de la tête IC sont montées sur le bâti de la machine (voir fig.
7.1.5).

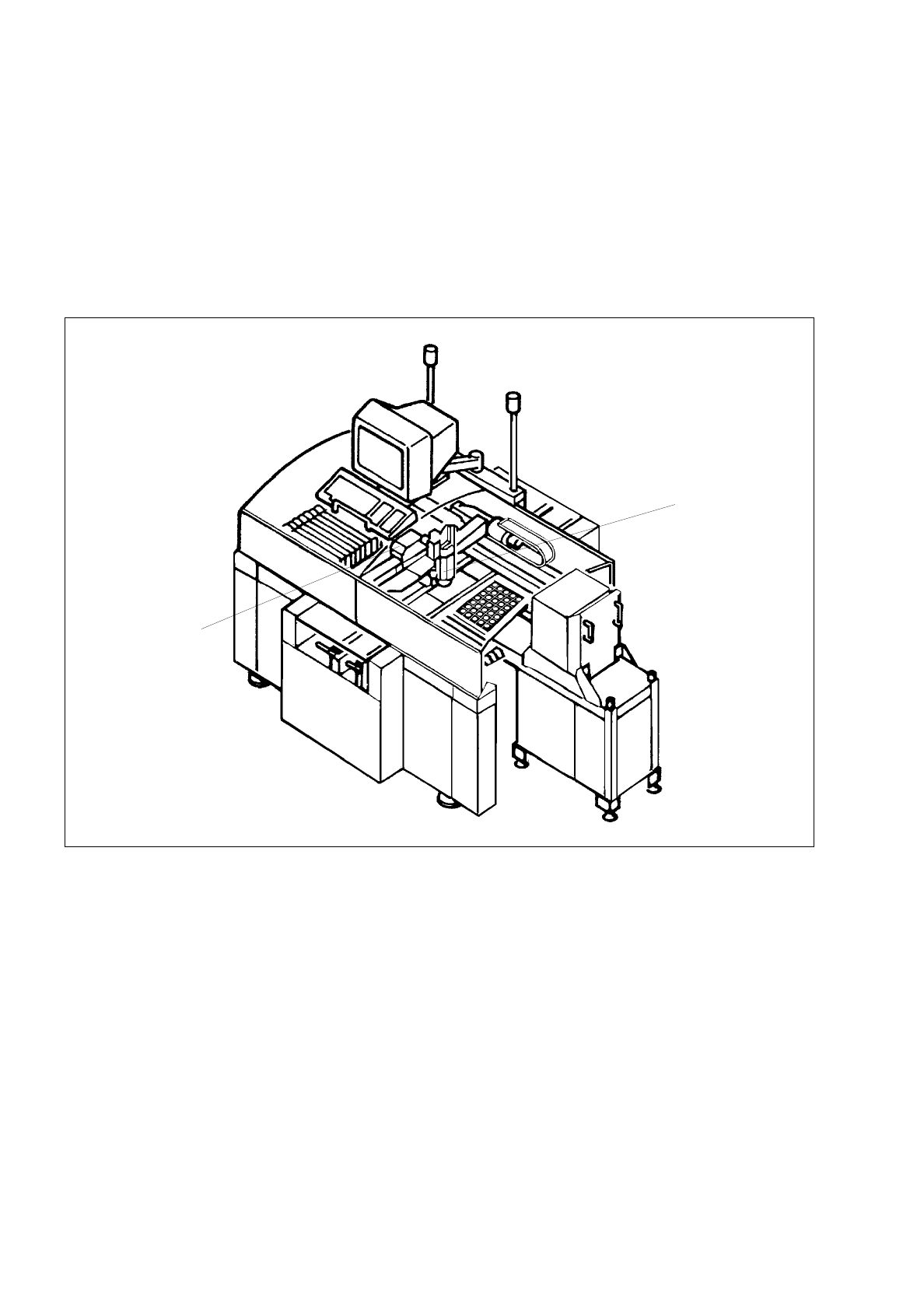

Fig. 7.1.4 Disposition de la tête revolver et de la tête IC sur la machine SIPLACE 80F
Tandis que la tête revolver assure le centrage optique et le placement de composants allant jusqu'à 14 mm x
18 mm, la tête IC recouvre la gamme de composants allant jusqu'à une taille de 55 mm x 55 mm.
La caméra pour la reconnaissance de position des cartes est montée sur la tête revolver. Elle permet le
centrage automatique de cartes d'une taille minimum de 50 mm x 50 mm jusqu'à 460 mm x 460 mm, en
option jusqu'à 508 mm x 460 mm. L'épaisseur des cartes doit être située entre 0,5 mm et 3 mm.
Tête IC
Tête revolver
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G
7 - 7
Fig. 7.1.5 Disposition de l’ensemble de caméra composants pour la tête IC
Légende de Fig. 7.1.5
Système de capteur IC Système de capteur FC (flip-chip)
L'unité d'analyse (système ICOS-MVS) placée dans la baie de commande de la machine (voir fig. 7.1.6) traite
et évalue les signaux provenant des systèmes de caméra pour cartes et composants de la tête revolver et de
la tête IC. A partir des écarts de la valeur de consigne, on obtient des valeurs de correction qui rentrent dans
le nouveau calcul des positions de placement et de l'angle de rotation des composants à assembler.
1 2
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.1 Approche des systèmes Vision sur les machines SIPLACE 80 S/F/G Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 8
Fig. 7.1.6 Unité d’analyse sur la machine de placement SIPLACE 80F
