7.7.6.3 Valeur de réglage pour l`éclairage de composants standards
Font partie du spectre des composants standards, les chips (0 402 à 2 220), les condensateurs au tantale, les
composants Melf, les PLCCs, QFPs, SOs, SOJs, TSOPs, ICs et les composants de la puissance.
Pour les composants, mentionnés ci-après, l`interpréteur FB du calculateur de station utilise les paramètres
d`éclairage paramétrées par défaut et répertoriés dans la Fig. 7.7.7:
-
les chips (0 402 à 2 220),
-
les condensateurs au tantale (corps de composants, non miroitants),
-
les Melfs,
-
les PLCC, QFP, SO, SOJ, TSOP, ICs
En règle générale, vous n`avez pas besoin de modifier les paramètres d`éclairage pour les composants stan-
dards. Pour tous les autres composants, vous devez impérativement déterminer et tester les valeurs d`éclai-
rage (voir paragraphe 7.7.6.4).

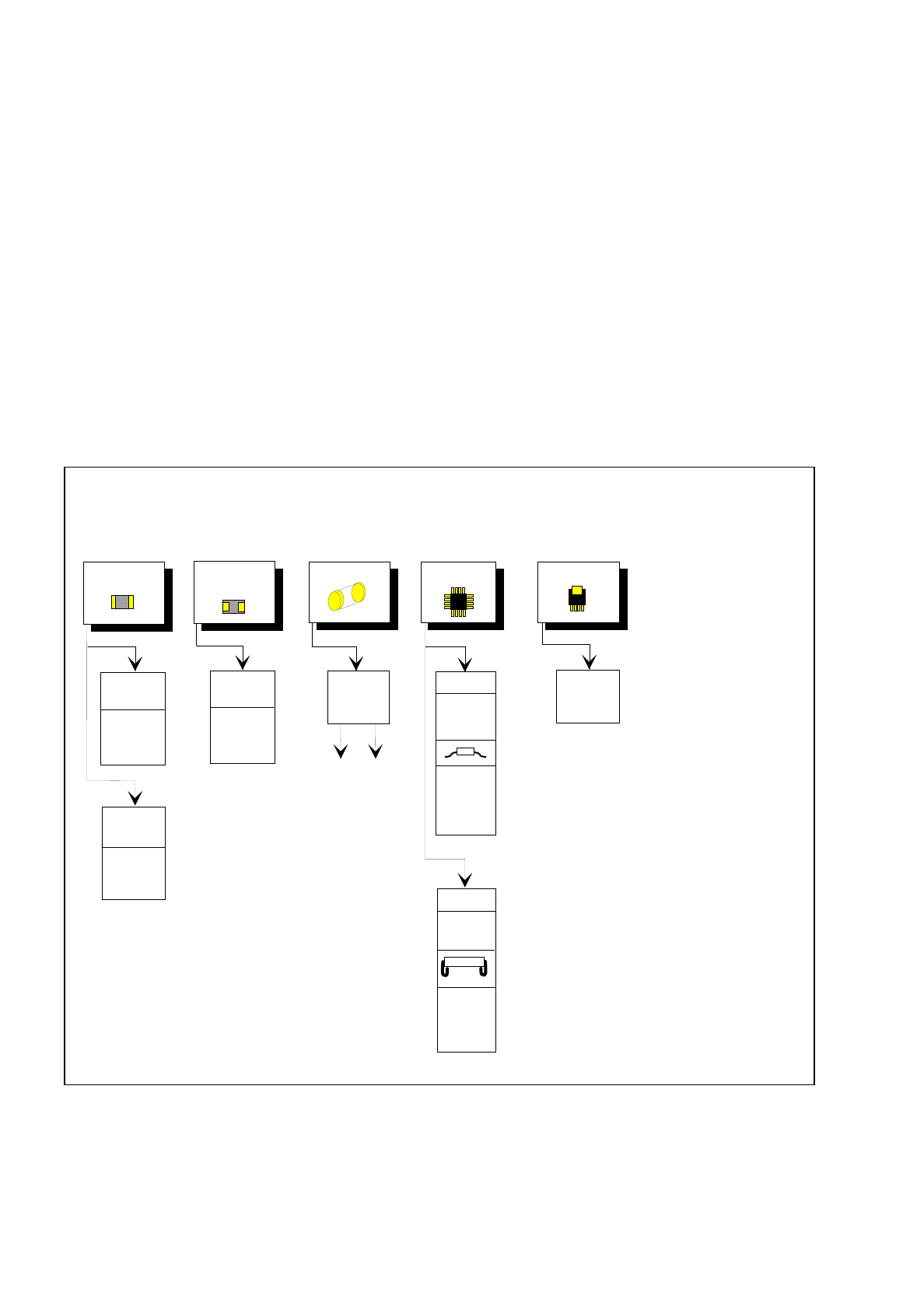

Fig. 7.7.7 Paramètres d'éclairage pour composants normalisés sur la caméra de la tête revolver (19 x 25)
7.7.6.4 Valeurs de réglage pour l`éclairage d`autres composants
La fig. 7.7.8 vous montre un relevé des valeurs de réglage pour l`éclairage d`autres composants.
Réglage de l'éclairage de composants standards
Chip
IC
IC puissance
Melf
Condensateur
au tantale
plat: 120
raide: 180
J-Lead
PLCC
plat: 140
raide: 90
0805 et
au-delà
plat: 110
raide: 70
0402,
0603
plat: 200
raide: 50
Général
plat: 110
raide: 110
plat: 225
raide: 90
plat: 120
raide: 180
Gullwing
SO, SOT,
TSOP
QFP,
Niveau
d'éclairage
Clarté
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.7 Manuel de description de formes de boîtier
7 - 107
Fig. 7.7.8 Paramètres d'éclairage des autres composants sur la caméra de la tête revolver (19 x 25)
Réglage de l'éclairage d'autres composants
Corps clair, mat
( blanc, jaune, rouge, brun, gris,
mat métallique )
Corps céramique clair
Corps foncés, mats
( noirs, bleus, verts )
Corps miroitant
(indépendamment de la couleur
et du matériau)
plat: 180
raide: 180
Petites pattes mates
Petites pattes brillantes
plat: 120
raide: 150
plat: 120
raide: 180
plat: 140
raide: 90
Séparation claire
entre petites
pattes et corps.
Autre forme de petite patte
Une séparation optique du corps
et des petites pattes n'est, en
général, pas possible.
Petite patte:
Contour:
Méthode de mesure:
Une séparation optique du corps et
des petites pattes n'est pas pos-
sible. Eclairer d'une manière claire
et régulière le corps et les petites
pattes. Mesurer le contour.
Les petites pattes se trouvent à
l'extérieur du corps. Une séparation
optique du corps et des petites
pattes n'est pas possible. Mesurer
le contour ou les petites pattes grâ-
ce au mode de mesure " Centrer ".
Petites pattes Gullwing (SO, QFP)
Séparation claire
entre petites
pattes et corps.
Séparation claire
entre petites
pattes et corps.
Petites pattes Gullwing (SO, QFP)
plat: 120
raide: 180
Autre forme de petite patte
Petites pattes brillantes
Petites pattes mates
Petites pattes brillantes
plat: 180
raide: 80 - 140
Mesurer le contour. Une mesure
judicieuse n'est possible que si
les petites pattes se trouvent à
l'intérieur du corps des composants.
Petites pattes mates
Une séparation optique du corps et
des petites pattes n'est, en géné-
ral, pas possible. Eclairer d'une
manière claire et régulière le corps
et les petites pattes. Mesurer le
contour.
J-Lead (PLCC),
Séparation claire entre
petites pattes et corps.
( Uniquement pour des
petites pattes mates ).
Autre forme de petite patte
Petites pattes Gullwing (SO, QFP)
Séparation claire
entre petites
pattes et corps.
plat: 180 - 255
raide: 0 - 50*
Petites pattes brillantes
Petites pattes mates
Séparation claire
entre petites
pattes et corps.
plat: 120
raide: 180
Séparation nette entre corps et
petites pattes, au cas où elles
seraient convexes. N'est pas
recommandé pour les petites
pattes dépendant du type.
plat: 120
raide: 180
Une séparation optique du corps
et des petites pattes n'est, en
général, pas possible.
Centrer sur le corps du composant.
D'une manière générale : n'est pas
recommandé.
plat: 180
raide: 0
plat: 180
raide: 180
plat: 0
raide: 180
plat: 180
raide: 180
plat: 180
raide: 0 - 50*
N'est possible que pour des
petites pattes convexes.
plat: 150 - 255
raide: 0 - 50*
plat: 150 - 255
raide: 0 - 50*
*: N'est autorisé que lorsque la déformation
du corps du composant atteint au maximum 2°.
J-Lead (PLCC),
petites pattes convexes
J-Lead (PLCC),
petites pattes convexes
Petites pattes convexes
petites pattes convexes
Niveau d'éclairage Clarté
Une séparation optique du corps et
des petites pattes n'est, en géné-
ral, pas possible. Eclairer d'une
manière claire et régulière le corps
et les petites pattes. Mesurer le
contour.
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.7 Manuel de description de formes de boîtier Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 108
7.7.6.5 Test du réglage de l`éclairage
Vous pouvez régler les paramètres d’éclairage dans l’option "Eclairage" (voir chapitre 7.6.4.4, page 7 - 92).
Vous pouvez ensuite mesurer le composant à l`aide de l`Option "Mesurer" et examiner les réglages à l`aide
du résultat de la mesure.
Pour tester le réglage de l`éclairage, procédez comme suit :
●
Avec les valeurs d`éclairage, proposées dans les fig. 7.7.7 ou 7.7.8, effectuez une mesure. La mesure
doit bien se dérouler.
●
Réduisez de 50 % la valeur de clarté réglée pour chaque niveau.
La mesure doit bien se dérouler.
●
Elevez de 50 % la valeur de clarté réglée pour chaque niveau.
La mesure doit bien se dérouler.
Si la procédure ci-dessus ne se déroule pas bien, procédez comme suit :
●
Relevez, en partant de la valeur de clarté proposée, la clarté d`un niveau d`éclairage individuel quel-
conque et ce, jusqu`à ce que la mesure soit bonne.
●
Déterminez cette valeur limite supérieure, l`une après l’autre, pour chaque niveau d`éclairage indivi-
duel.
●
Réduisez, en partant de la valeur d`éclairage proposée, la clarté d`un niveau d`éclairage individuel
quelconque et, jusqu`à ce que la mesure soit bonne. Déterminez cette valeur limite inférieure, l`une
après l’autre, pour chaque niveau d`éclairage individuel.
●
Formez la valeur moyenne pour chaque niveau à partir de la valeur limite supérieure et inférieure. Il
s`agit là de la valeur d`éclairage optimale recherchée.
Exemple d`un test d`éclairage :
-
Valeurs de réglage issues de l`illustration :
plat : 170
raide : 120
-
Mesurer composant. La mesure est bonne.
-
Réduire de 50 % les valeurs de réglage :
plat : 85
raide : 60
-
Relever de 50 % les valeurs de réglage :
plat : 255
raide : 180
-
Mesurer composant. La mesure est bonne.
-
Ramener les valeurs de réglage aux valeurs proposées :
plat : 170
raide : 120
➧
Réglage optimal
