17 Vue générale de la pipette Notice d’exploitation SIPLACE 80 S/F/G
17.1 Contour de pipette : diagrammes Edition 07/97 Version du logiciel à partir de SR.010.xx
17 - 10

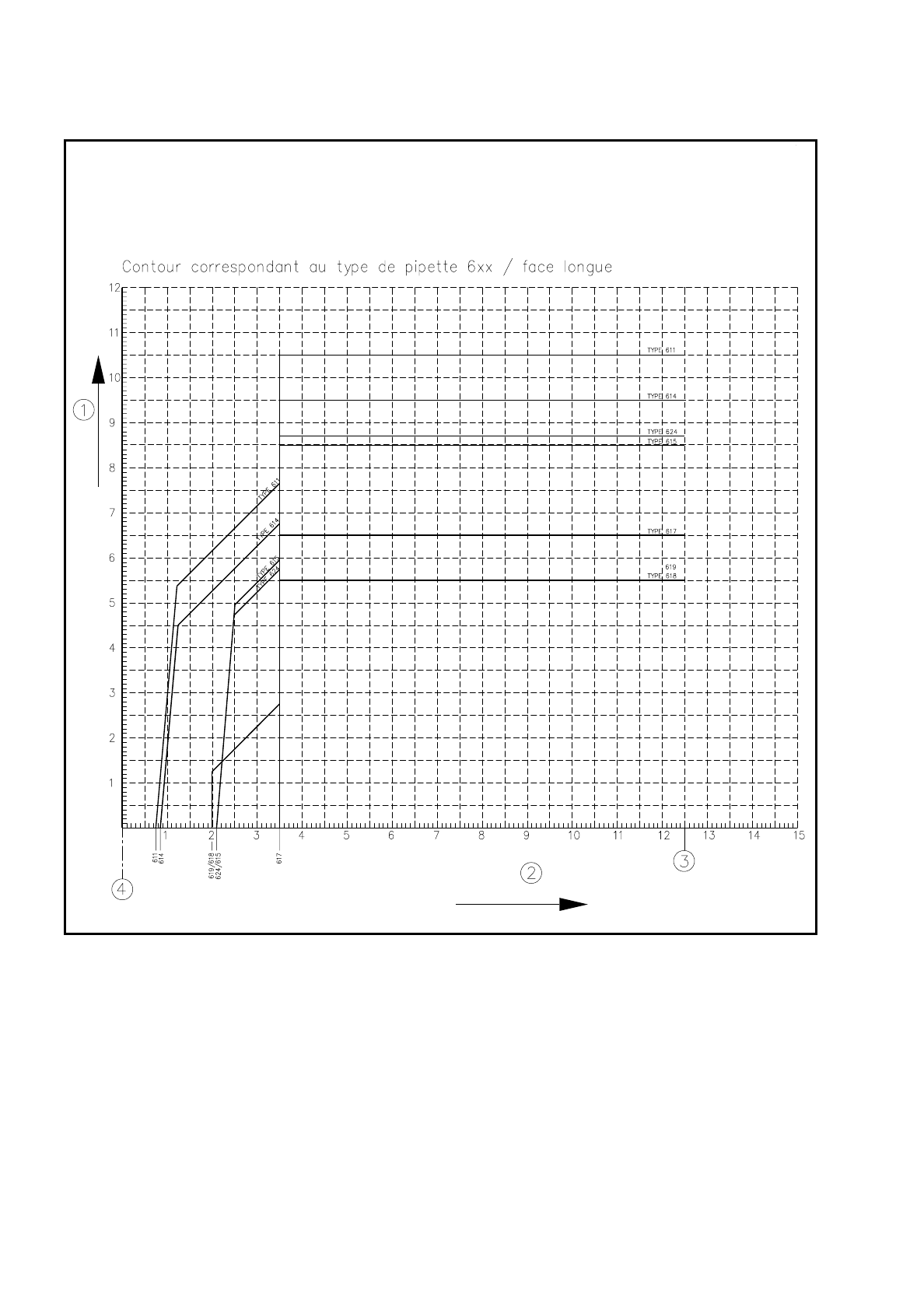

Fig. 17.1.7 Contour correspondant au type de pipette 6xx / face longue
Légende de fig. 17.1.7
1
Différence de hauteur des composants [mm]
2
Ombre de report [mm]
3
Disque de codage arête extérieure
4
Centre de la pipette
Notice d’exploitation SIPLACE 80 S/F/G 17 Vue générale de la pipette
Edition 07/97 Version du logiciel à partir de SR.010.xx 17.2 Vue générale de la pipette
17 - 11
17.2 Vue générale de la pipette
17.2.1 Types de tête de report revolver
Pipette type 601
Section transversale de l‘aspiration
0,20 mm
2
Hauteur 9 mm
Matériau Céramique
Composants reportables 0402 / 0603
Caractéristiques de couleur JAUNE
A partir de l‘article n° 00319483-01
Tab. 17.2.1
Pipette type 604
Section transversale de l‘aspiration
0,58 mm
2
Hauteur 8 mm
Matériau Céramique
Composants reportables 0603 / 0805 / 1206
Caractéristiques de couleur ORANGE
A partir de l‘article n° 00319484-01
Tab. 17.2.2
Pipette type 605
Section transversale de l‘aspiration
2,88 mm
2
Hauteur 7 mm
Matériau Céramique
Composants reportables Tantale
Caractéristiques de couleur ROUGE
A partir de l‘article n° 00319485-01
Tab. 17.2.3
17 Vue générale de la pipette Notice d’exploitation SIPLACE 80 S/F/G
17.2 Vue générale de la pipette Edition 07/97 Version du logiciel à partir de SR.010.xx
17 - 12
Pipette type 611
Section transversale de l‘aspiration
0,20 mm
2
Hauteur 9 mm
Matériau Vectra C130
Composants reportables 0402 / 0603
Caractéristiques de couleur JAUNE
A partir de l‘article n° 00313996-05
Tab. 17.2.4
Pipette type 614
Section transversale de l‘aspiration
0,58 mm
2
Hauteur 8 mm
Matériau Vectra C130
Composants reportables 0603 / 0805 / 1206
Caractéristiques de couleur ORANGE
A partir de l‘article n° 00313997-05
Tab. 17.2.5
Pipette type 615
Section transversale de l‘aspiration
4,20 mm
2
Hauteur 7 mm
Matériau Vectra C130
Composants reportables Tantale
Caractéristiques de couleur ROUGE
A partir de l‘article n° 00314000-06
Tab. 17.2.6
