4. 维修保养 QD011-26 90 FUJI 智能供料器手册 2. 将精密螺丝刀插入下图所示的位置 ，抬起盖板。 3. 滑动侧面盖板，将其从供料器本体 上取下。 4. 松缓料带卷取齿轮侧盖板的螺钉 ，拆下盖板。 167 ջ䴶Ⲫᵓ 2 1 01NST-0488aS 0.2 Nm
QD011-26 4. 维修保养
FUJI 智能供料器手册 89
W32/W32c ～ W104 供料器
松缓螺钉取下侧面盖板。安装时的紧固转矩如下图所示。
W04b/W04f、W08b/W08c/W08f 供料器
拆下方法

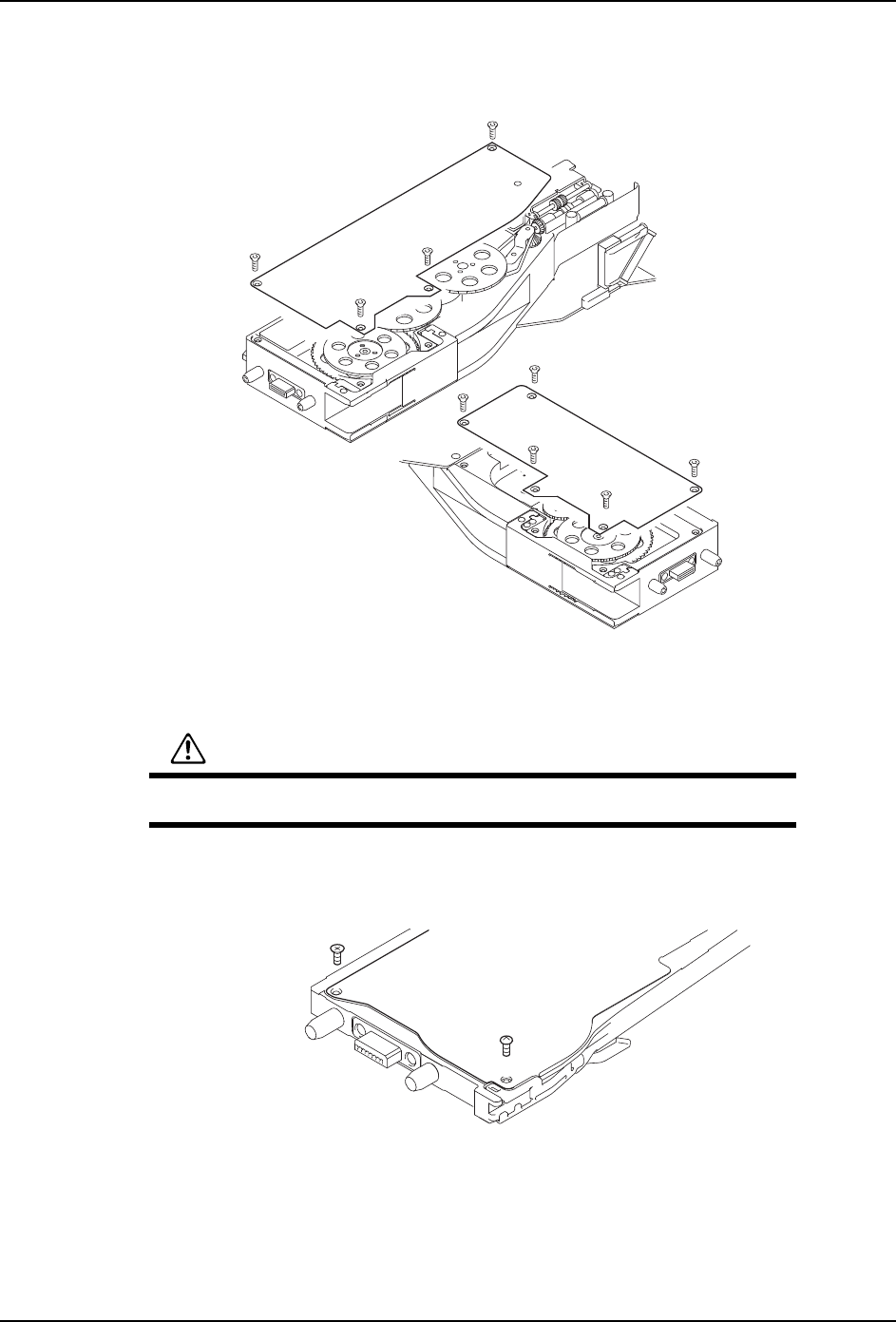

1. 取下如图所示的 2 个螺钉。
01NST-0487aS
0.9 Nm
注意
W04b/W04f、W08b/W08c/W08f 供料器的侧面盖板是厚度为 0.3 mm 的极薄
板。如果用力过度，有可能切伤手指。
01NST-0480aS
0.2 Nm
0.2 Nm
4. 维修保养 QD011-26
90 FUJI 智能供料器手册

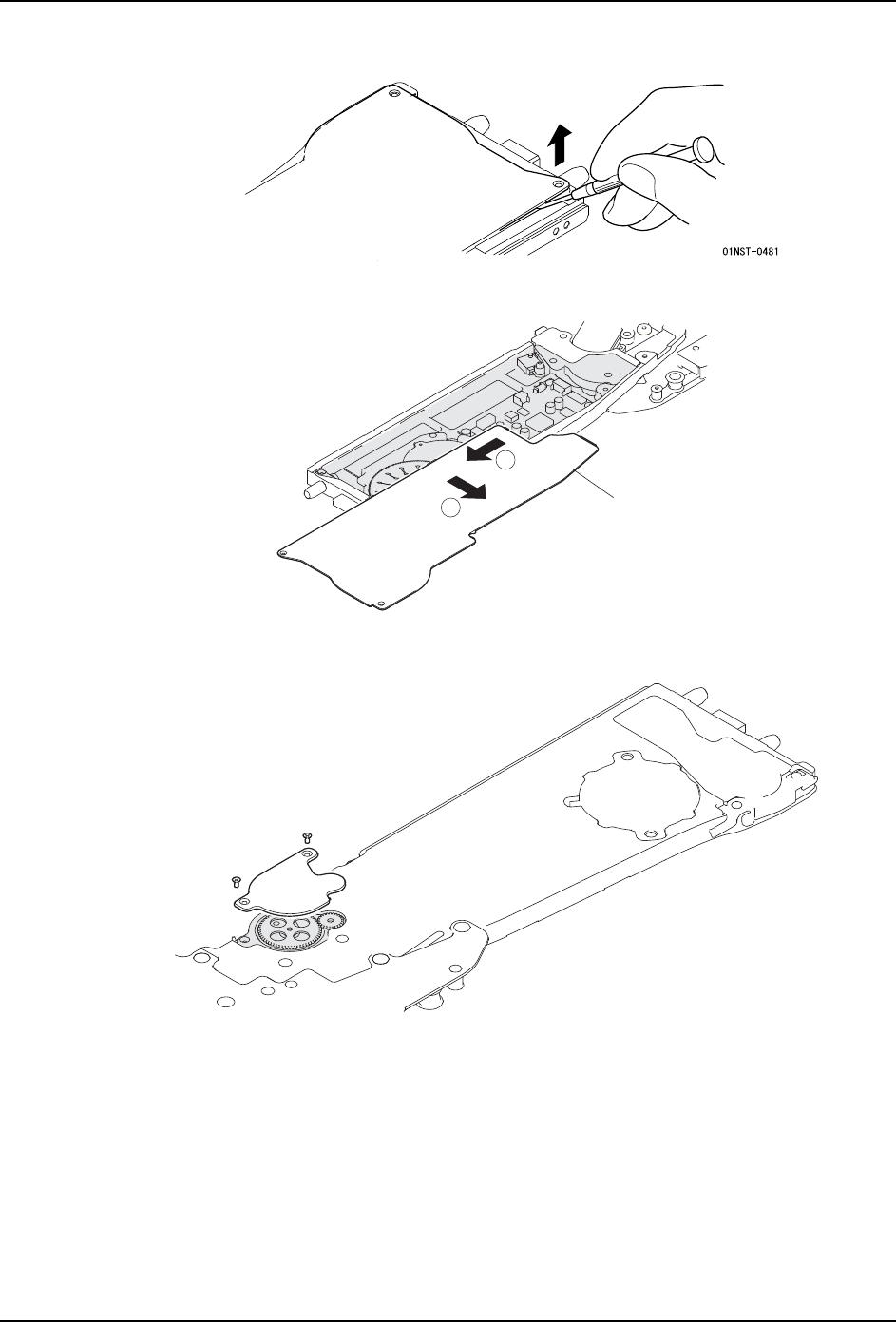

2. 将精密螺丝刀插入下图所示的位置，抬起盖板。
3. 滑动侧面盖板，将其从供料器本体上取下。
4. 松缓料带卷取齿轮侧盖板的螺钉，拆下盖板。
167
ջ䴶Ⲫᵓ
2
1
01NST-0488aS
0.2 Nm
QD011-26 4. 维修保养
FUJI 智能供料器手册 91
安装方法

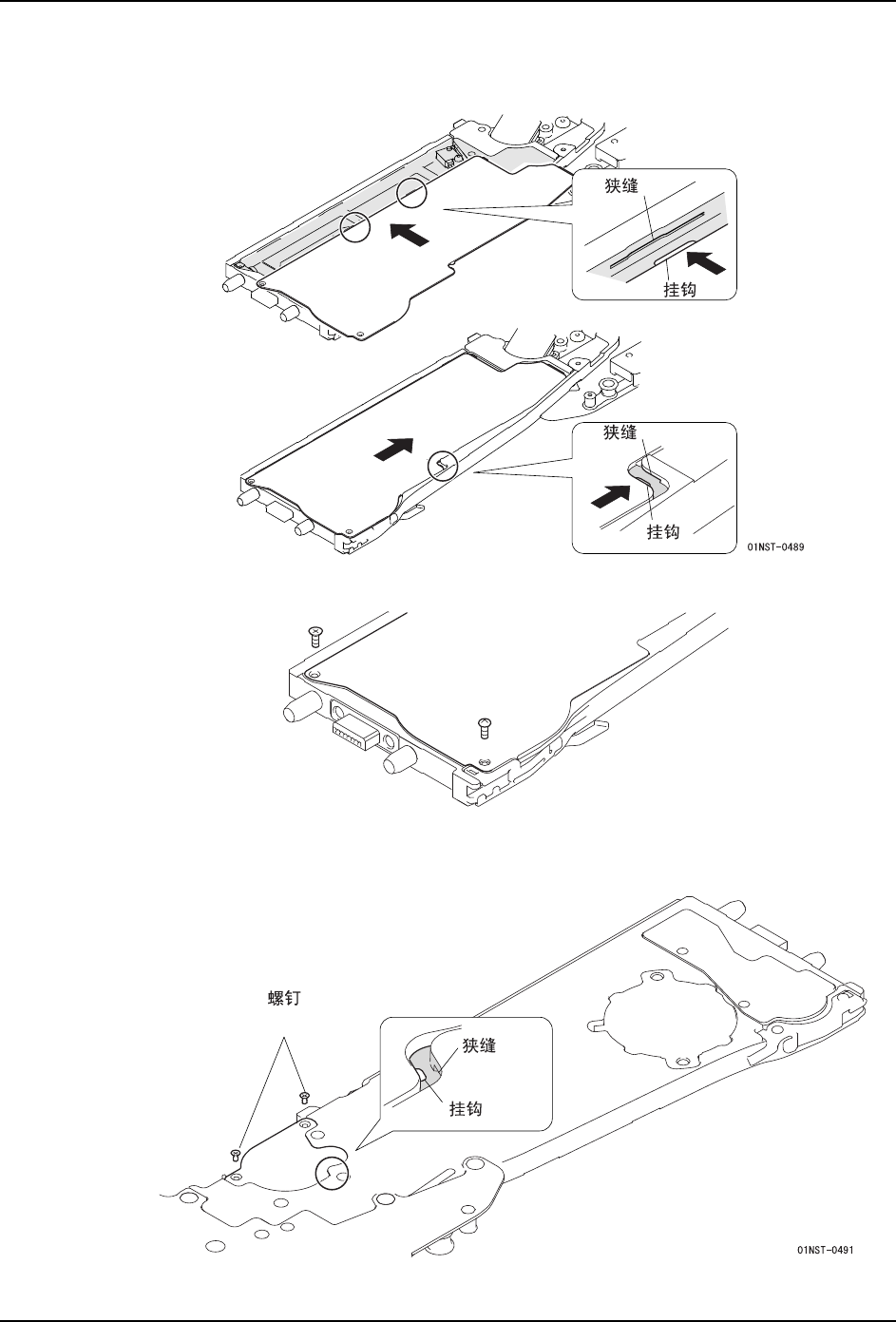

1. 滑动侧面盖板，将挂钩部分插入供料器本体的狭缝中。
2. 拧紧螺钉、固定侧面盖板。紧固转矩如下图所示。
3. 安装料带卷取齿轮侧的盖板。将挂钩部分插入狭缝、拧紧螺钉、固定盖板。紧固转矩如
下图所示。
01NST-0490aS
0.2Nm
0.2Nm
0.2 Nm (2.1 kgfcm)
