QD011-26 4. 维修保养 FUJI 智能供料器手册 89 W32/W32c ～ W104 供料器 松缓螺钉取下侧面盖板。安装时 的紧固转矩如下图所示。 W04b/W04f、W08b/W08c/W08f 供料器 拆下方法 1. 取下如图所示的 2 个螺钉。 01NST-0487aS 0.9 Nm 注意 W04b/W04f、 W08b/W08c/W08f 供料器的侧 面盖板是厚度为 0.3 mm 的 极薄 板。如果用力过度，有 可能…
4. 维修保养 QD011-26
88 FUJI 智能供料器手册

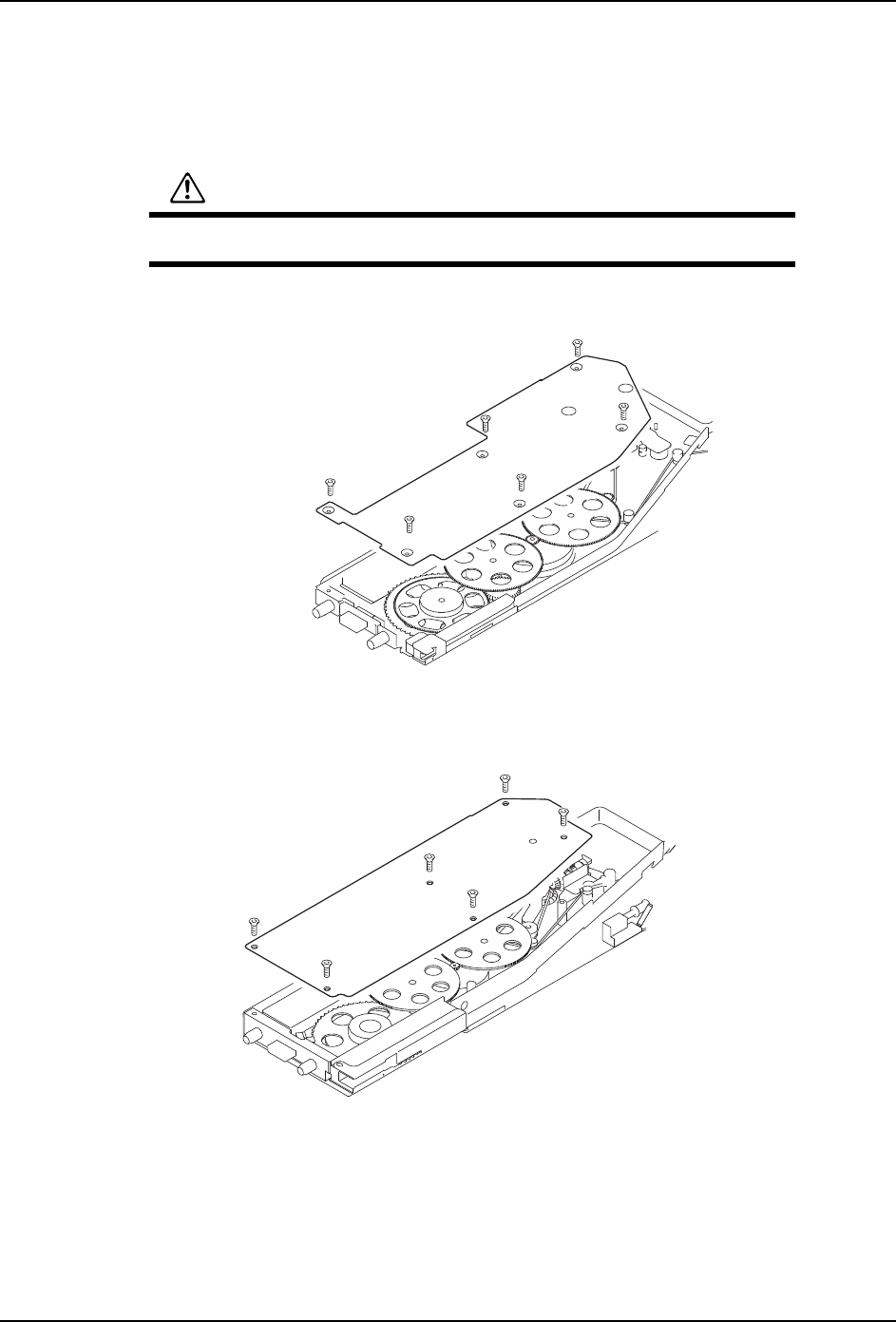

4.2.4 拆除 / 安装侧面盖板
加油时需要拆除 / 安装侧面盖板。
W8 供料器
松缓螺钉取下侧面盖板。安装时的紧固转矩如下图所示。
W12/W12c、W16/W16c、W24/W24c 供料器
松缓螺钉取下侧面盖板。安装时的紧固转矩如下图所示。
注意
W8 供料器的侧面盖板是厚度为 0.3 mm 的极薄板。如果用力过度，有可能
切伤手指。
01NST-0485aS
0.2 Nm
01NST-0486aS
0.2 Nm
QD011-26 4. 维修保养
FUJI 智能供料器手册 89
W32/W32c ～ W104 供料器
松缓螺钉取下侧面盖板。安装时的紧固转矩如下图所示。
W04b/W04f、W08b/W08c/W08f 供料器
拆下方法
1. 取下如图所示的 2 个螺钉。
01NST-0487aS
0.9 Nm
注意
W04b/W04f、W08b/W08c/W08f 供料器的侧面盖板是厚度为 0.3 mm 的极薄
板。如果用力过度，有可能切伤手指。
01NST-0480aS
0.2 Nm
0.2 Nm
4. 维修保养 QD011-26
90 FUJI 智能供料器手册
2. 将精密螺丝刀插入下图所示的位置，抬起盖板。
3. 滑动侧面盖板，将其从供料器本体上取下。
4. 松缓料带卷取齿轮侧盖板的螺钉，拆下盖板。
167
ջ䴶Ⲫᵓ
2
1
01NST-0488aS
0.2 Nm
