QD011-26 5. 故障排除 FUJI 智能供料器手册 109 備考 : 拆下料带升降板时弹簧 有可能弹出，请注意。 5.2.3 压架是否变形 压架发生变形后，会造成吸取高 度和供料器定位点的位置发生偏移 、影响料带通过，导致 吸取不良。 1. 仔细观察压架的外观，确认是否变 形。 備考 : 安装或搬运供料器时的 不当处理是导致压架变形的原因。 使用供料器时，请注意 不要使供料器受到冲击。 2. 如果压架出现变形，请进行更换 。 備…
5. 故障排除 QD011-26
108 FUJI 智能供料器手册

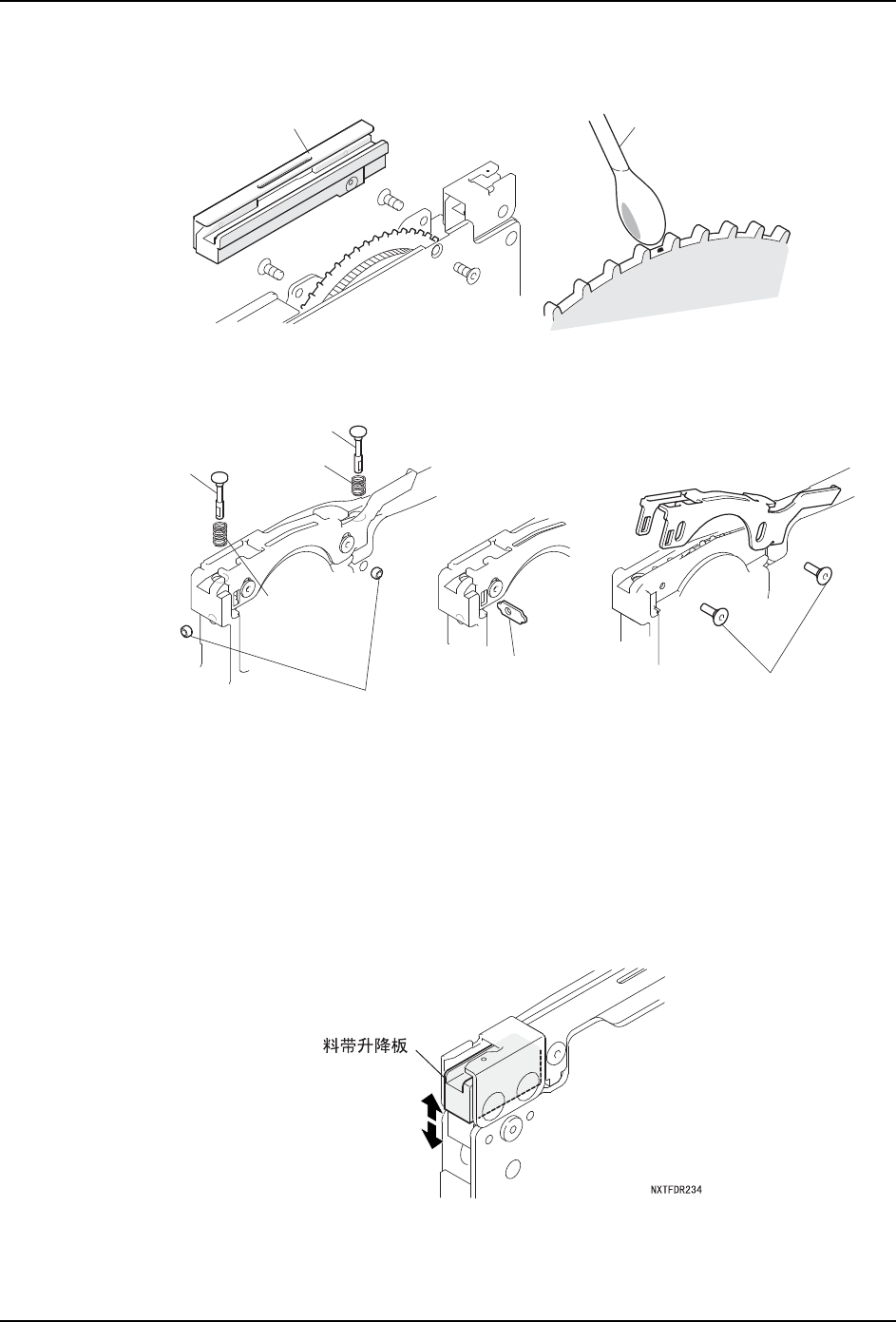

4. 如果附着了异物请除去。对于油脂类异物，请使用浸有脱脂剂的棉棒擦拭干净。拆下料
带导盖可以方便作业。异物难以除去时，请利用牙刷等工具。
備考 : 请勿向链轮涂敷润滑油。
備考 : W04b，W08b/W08c/W08f 供料器料带导盖的拆除方法如下所示。
5.2.2 料带升降板的上下动作是否顺畅 （W8 供料器）
如果 W8 mm 供料器料带升降板的上下运动不顺畅，就不能使料带正确通过、导致吸取不良。
1. 用手指按下料带升降板，确认上下动作是否顺畅。
2. 如果料带升降板的动作不顺畅，请确认是否有异物被夹住。如果有异物请除去。
3. 如果不顺畅的原因不是由异物引起的，请更换料带升降板。
NXTFDR233aS
棉棒
脱脂剂:2706(ThreeBond)
料带导盖
0.49Nm
01NST-0495aS
固定螺栓(M3)
销
销
弹簧钩
弹簧
（圈数：3.5）
弹簧
（圈数：4.5）
销
(1) 拆下固定螺栓，拔出销和弹簧。
(2) 将弹簧钩竖起拔出。
(3) 拆下固定料带导盖的销，抬起供料器前端取下料带导盖。
0.3Nm
0.49Nm
QD011-26 5. 故障排除
FUJI 智能供料器手册 109
備考 : 拆下料带升降板时弹簧有可能弹出，请注意。

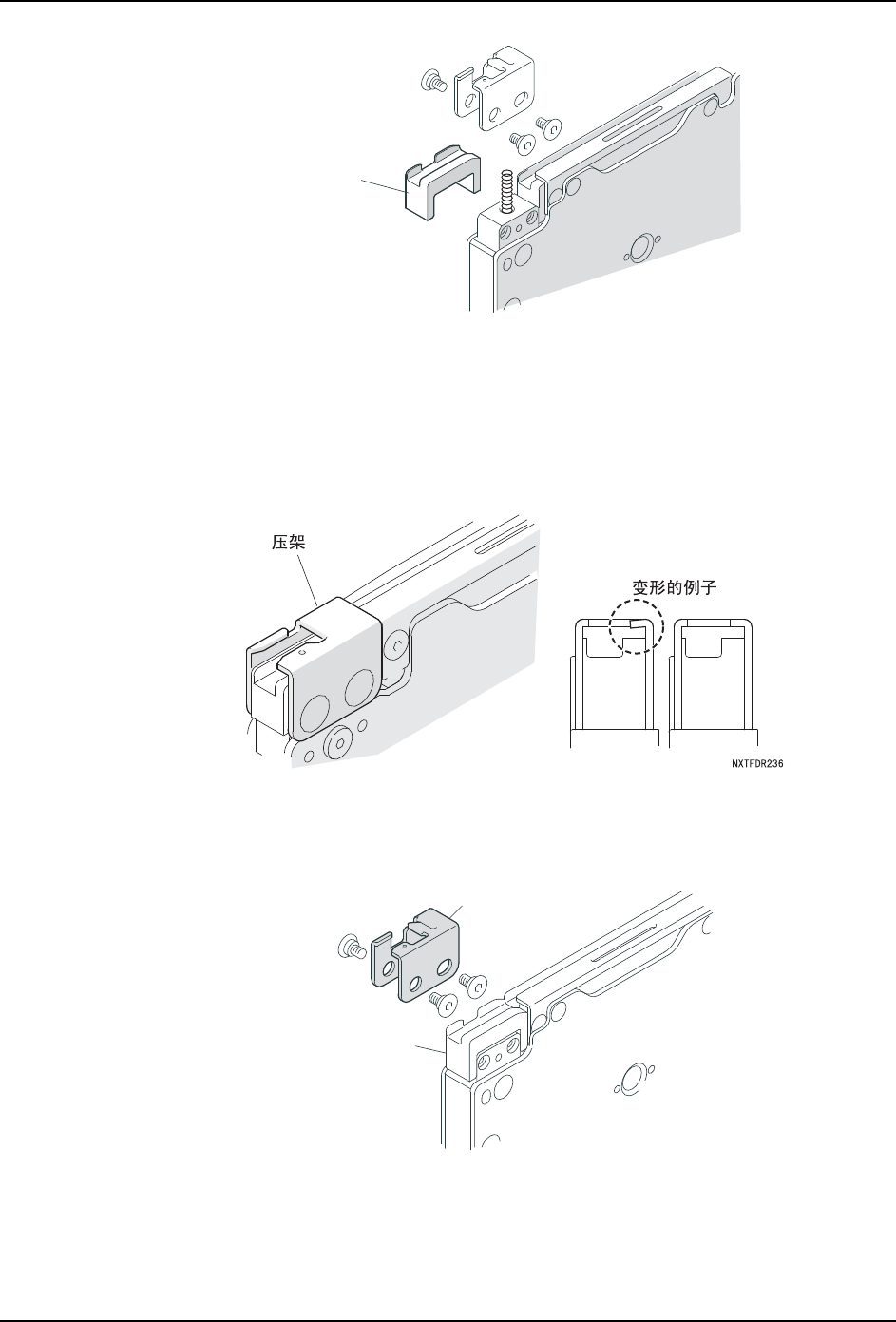

5.2.3 压架是否变形
压架发生变形后，会造成吸取高度和供料器定位点的位置发生偏移、影响料带通过，导致
吸取不良。
1. 仔细观察压架的外观，确认是否变形。
備考 : 安装或搬运供料器时的不当处理是导致压架变形的原因。
使用供料器时，请注意不要使供料器受到冲击。
2. 如果压架出现变形，请进行更换。
備考 : 拆下压架时料带升降板下部的弹簧有可能弹出，请注意。
NXTFDR236aS
料带升降板
0.69Nm
NXTFDR238aS
压架
料带升降板
0.69Nm
5. 故障排除 QD011-26
110 FUJI 智能供料器手册
5.2.4 齿轮上是否附着了异物 / 齿轮的加油是否充分
当齿轮上附着了异物、或者没有进行齿轮加油时，不仅会在运转中发出异常声音，而且会
导致料带传送不良。
1. 从供料器上取下料卷，接着拆下侧面盖板。
2. 将供料器放置到料卷安装台上。
3. 清扫各个齿轮。按下操作面板的送料按钮使齿轮转动，对各齿轮的外周吹气。接下来，
拉动表面薄膜卷取齿轮拉杆检查卷取齿轮，如果卡入了芯片等异物请除去。
4. 使用放大镜全面检查齿轮的齿间是否存在异物。即使是很小的油脂块也会导致动作不
良。
5. 如果附着了异物请除去。对于油脂类异物，请使用浸有脱脂剂的棉棒擦拭干净。
NXTFDR237aS
侧面盖板
0.2Nm (W8, W12/W12c, W16/W16c, W24/W24c)
0.9Nm (W32/W32c～W104)
