QD011-26 3. 安装 FUJI 智能供料器手册 55 W8、W12/W12c 以上的供料器 1. 请对照料带，设定送料间距。设定方法请参照 "3.6 料带传送间距和传送速度的设定 "。 a. W8 供料器的情况 •使用开关设定送料间距时，为 1 mm、2 mm 和 4 m m的3种。 •如果是通过 Job 指定的送料间距 8 mm 的运用，请将开关设定为 4 mm。 b. W12/W12c 以上供料器…

3. 安装 QD011-26

54 FUJI 智能供料器手册

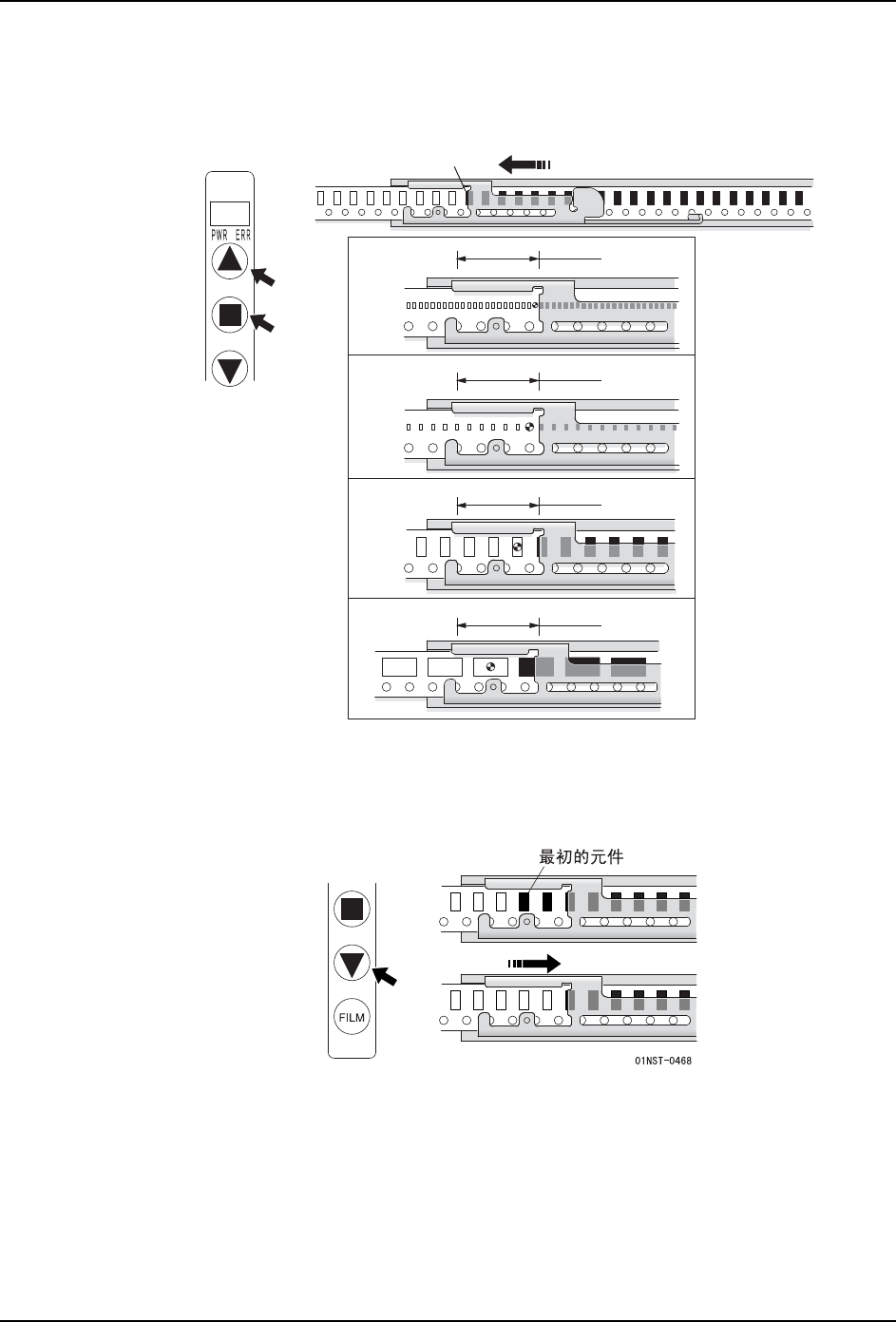

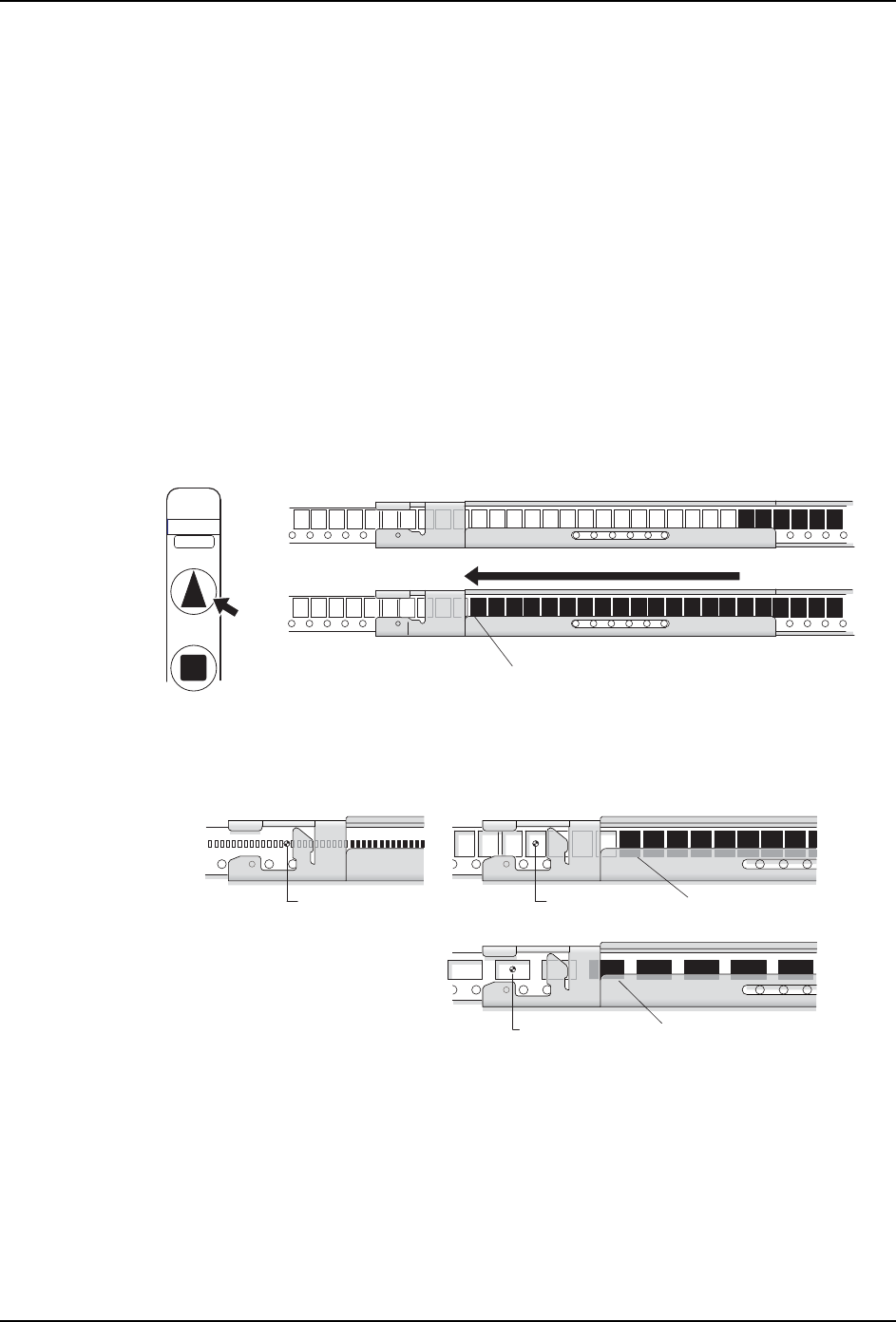

4. 点击前进按钮或原点对准按钮，使料带前进。目视确认最初的元件使料带一点一点地前

进，在满足以下条件的位置使料带停止。

a. 最初元件在料带导盖的开口部位露出一部分、或者到达接近开口部位的位置。

b. 空凹槽的中心处在吸取位置。

5. 料带传送过度时，按下后退按钮使最初元件后退后，再次按下前进按钮或原点对准按

钮，使料带在满足 4. 项条件的位置上停止。

6. 表面薄膜松弛时，请按下表面薄膜传送（FILM）按钮。在按住按钮期间执行表面薄膜的

卷取动作。

7. 将最初元件移动到吸取位置之后，请从料卷安装台上取下供料器、搭载到机器本体上。

᳔߱ܗӊ

01NST-0467a

ᓔষ䚼ԡ

QD011-26 3. 安装

FUJI 智能供料器手册 55

W8、W12/W12c 以上的供料器

1. 请对照料带，设定送料间距。设定方法请参照 "3.6 料带传送间距和传送速度的设定 "。

a. W8 供料器的情况

•使用开关设定送料间距时，为 1 mm、2 mm 和 4 mm的3种。

•如果是通过 Job 指定的送料间距 8 mm 的运用，请将开关设定为 4 mm。

b. W12/W12c 以上供料器的情况

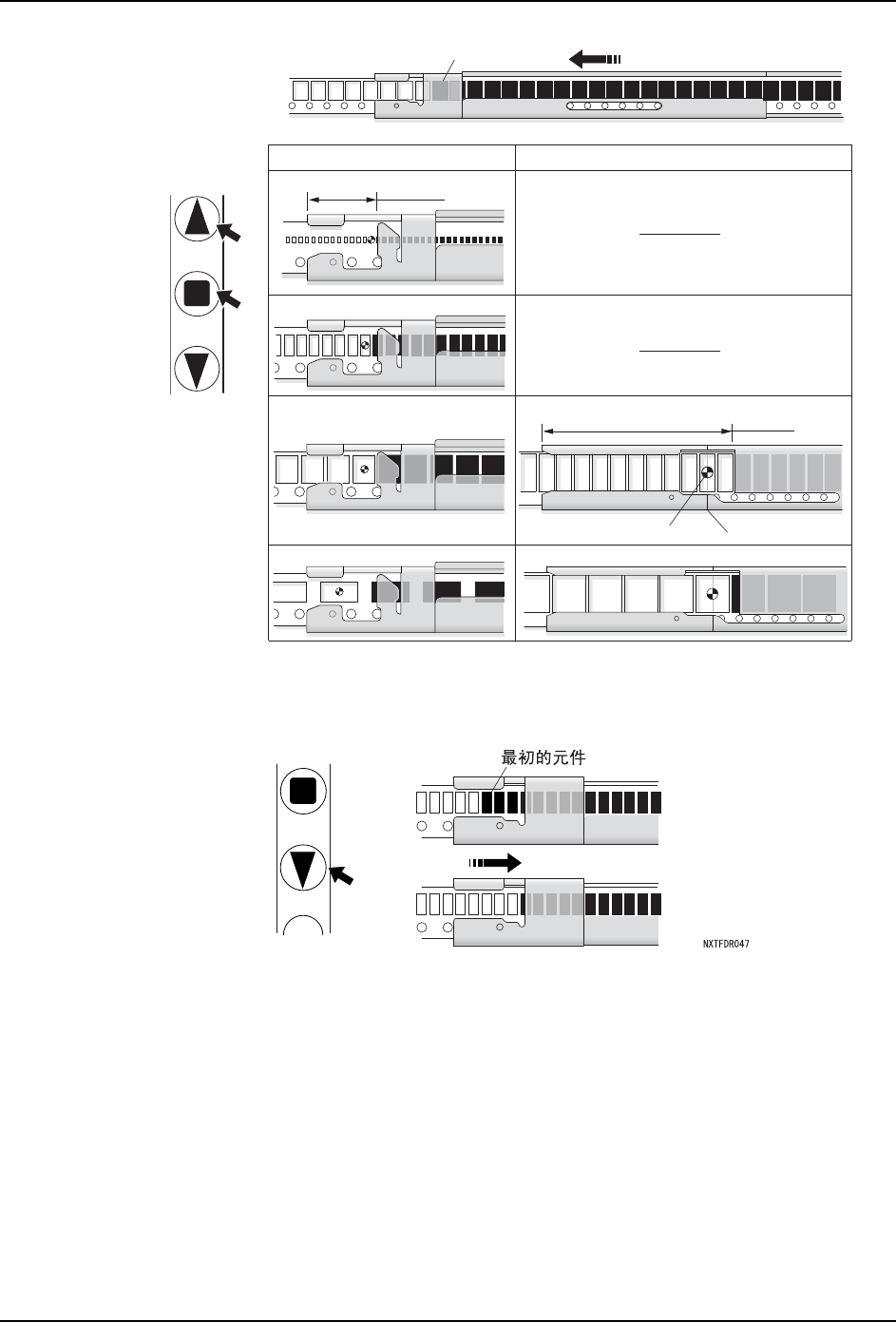

2. 按下前进按钮或原点对准按钮，使料带前进。送料动作根据所选择按钮而发生变化，请

根据料带先导部分（没有元件的部分）的情况分开使用。

a. 前进按钮：

•按住 0.5 秒以上时变成连续高速旋转模式、使料带高速前进。

b. 原点调整按钮：

•按住 0.5 秒以上时变成连续低速旋转模式，使料带低速前进。

3. 目视最初的元件，在其到达吸取位置附近时放开按钮使料带停止前进。料带传送过度

时，请按下后退按钮使其返回。

備考 : 返回料带后，返回部分的表面薄膜会松弛。请按下表面薄膜传送（FILM）按钮消除松弛。

4. 点击前进按钮或原点对准按钮，使料带前进。目视确认最初的元件使料带一点一点地前

进，在满足以下条件的位置使料带停止。

a. 最初元件在料带导盖的开口部位露出一部分、或者到达接近开口部位的位置。

b. 空凹槽的中心处在吸取位置。

備考 : W12 以上供料器时，料带的凹槽中心位于画线位置上。

᳔߱ⱘܗӊ

ERR

PWR

1;7)'5

01NST-1783S

᳔߱ⱘܗӊ

਌পԡ㕂㧔P8㧕

᳔߱ⱘܗӊ

਌পԡ㕂

㧔P2, P4㧕

਌পԡ㕂

㧔P1㧕

3. 安装 QD011-26

56 FUJI 智能供料器手册

5. 料带传送过度时，按下后退按钮使最初元件后退后，再次按下前进按钮或者原点对准按

钮使料带在满足 4. 项条件的位置上停止。

6. 将最初元件移动到吸取位置之后，请从料卷安装台上取下供料器、搭载到机器本体上。

W8 W12એ਄

᳔߱ⱘܗӊ

⬏㒓

ߍῑЁᖗ

NXTFDR046aS

ᓔষ䚼ԡ
