QD011-26 5. 故障排除 FUJI 智能供料器手册 111 6. 向齿轮的啮合面薄薄地涂敷 AFC 润滑油。润滑 油的涂敷方法请参照 " 4.2 加油 "。 7. 用手指转动齿轮时，请确认从小齿 轮到链轮之间的动作是否顺畅。如 果不顺畅，有可能 是齿轮的轴承上附着了污垢。 请参照 " 5.2.5 齿轮轴或轴承是否有污 垢 " 部分的内容点 检齿轮。 注意 : 请缓慢旋转齿轮。快速 旋转会导…
5. 故障排除 QD011-26
110 FUJI 智能供料器手册
5.2.4 齿轮上是否附着了异物 / 齿轮的加油是否充分
当齿轮上附着了异物、或者没有进行齿轮加油时，不仅会在运转中发出异常声音，而且会
导致料带传送不良。

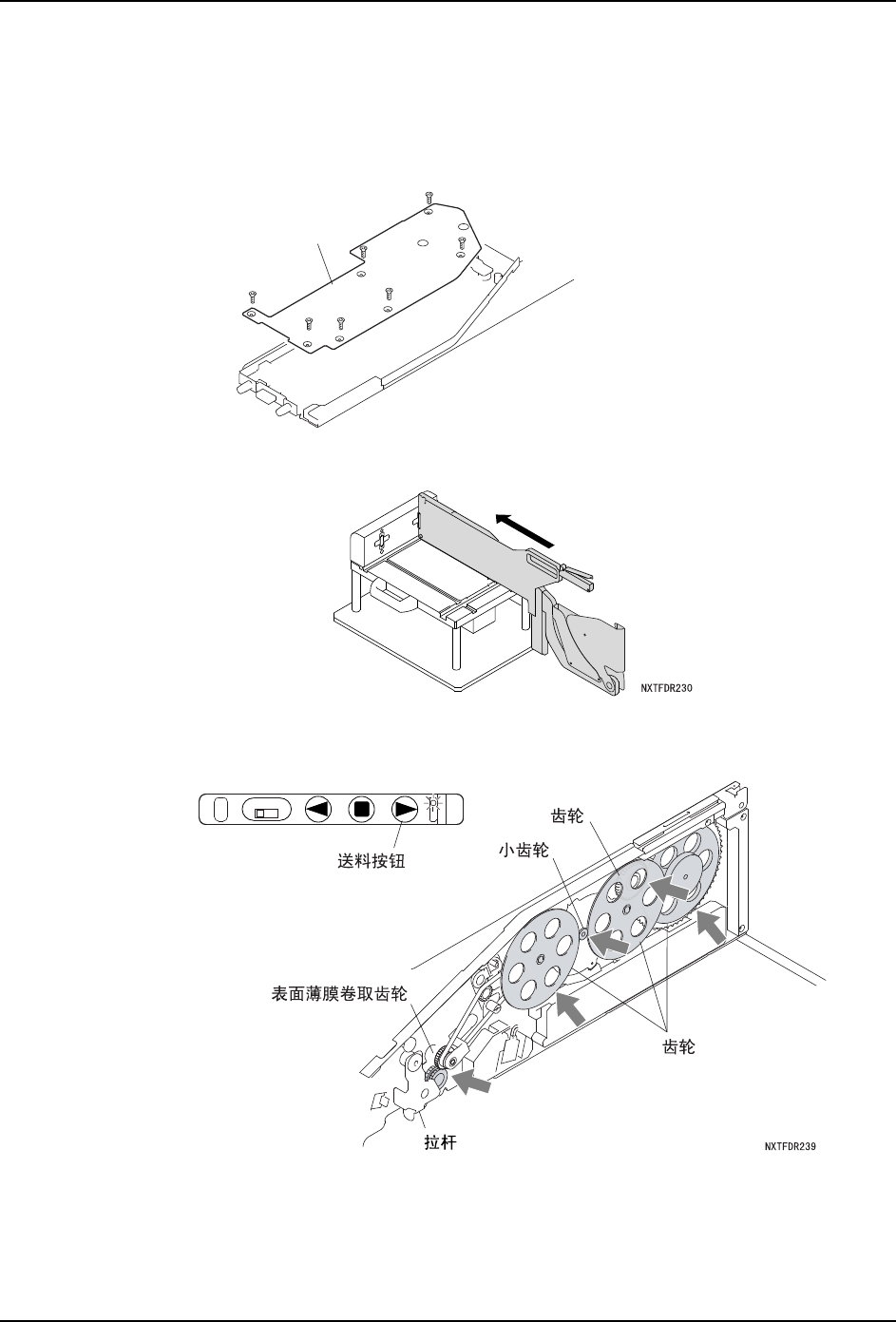

1. 从供料器上取下料卷，接着拆下侧面盖板。
2. 将供料器放置到料卷安装台上。
3. 清扫各个齿轮。按下操作面板的送料按钮使齿轮转动，对各齿轮的外周吹气。接下来，
拉动表面薄膜卷取齿轮拉杆检查卷取齿轮，如果卡入了芯片等异物请除去。

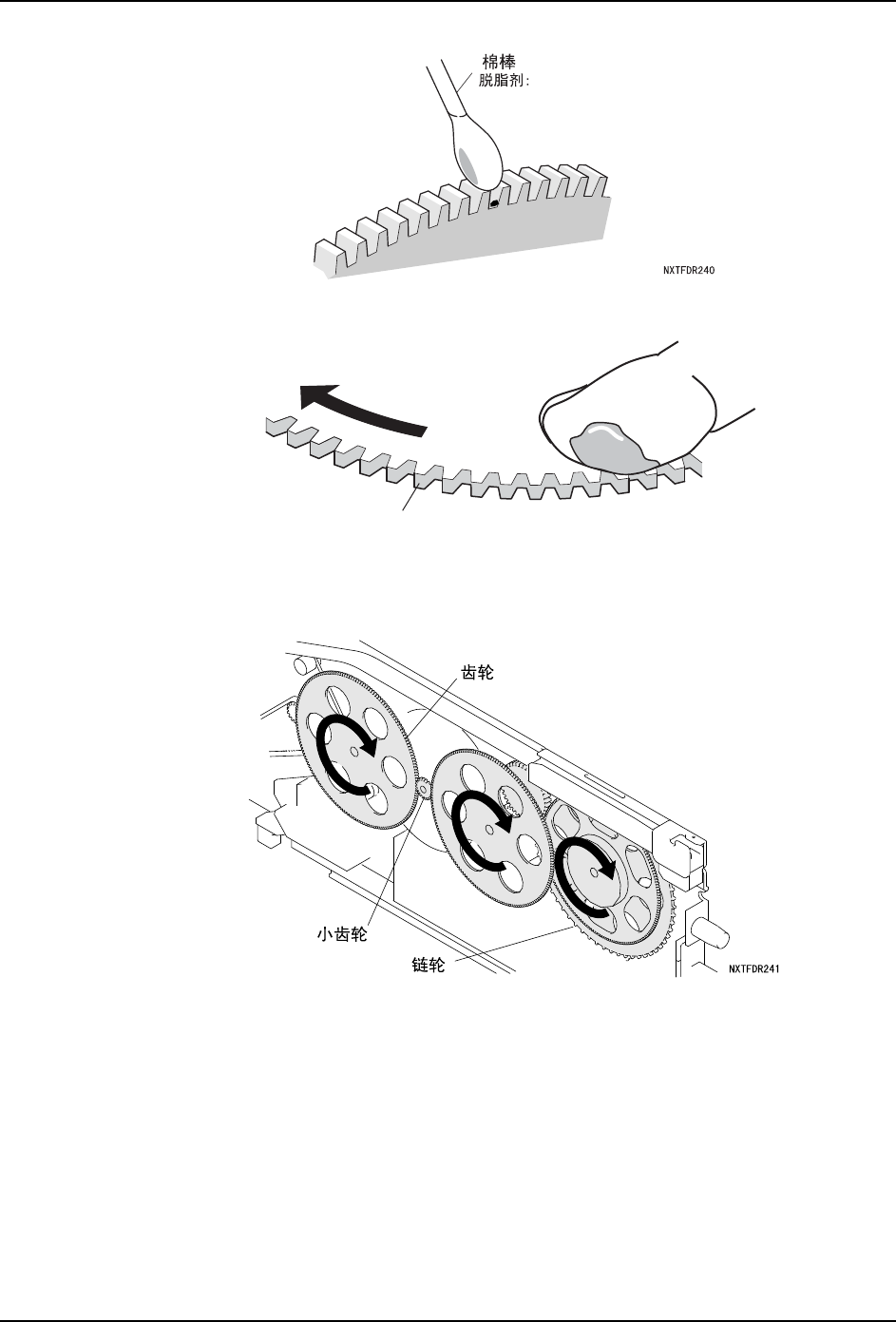

4. 使用放大镜全面检查齿轮的齿间是否存在异物。即使是很小的油脂块也会导致动作不
良。
5. 如果附着了异物请除去。对于油脂类异物，请使用浸有脱脂剂的棉棒擦拭干净。
NXTFDR237aS
侧面盖板
0.2Nm (W8, W12/W12c, W16/W16c, W24/W24c)
0.9Nm (W32/W32c～W104)
ERR
PWR
1
2
4
5. 故障排除 QD011-26
112 FUJI 智能供料器手册
5.2.5 齿轮轴或轴承是否有污垢
当齿轮轴上附着了油脂等污垢时会对链轮的动作产生影响，导致料带传送不良。请配合齿
轮的点检、确认齿轮轴及轴承是否有污垢。
在对供料器内部进行了吹气后，请执行以下作业。
1. 取下前侧的齿轮。
a. 用扳手固定住齿轮的转动后，拆下齿轮的固定螺钉。
b. 拆下固定螺钉的同时即可取下齿轮。如果齿轮与主体接触紧密而难以拆下，请从螺
钉孔侧推动齿轮轴。抓住齿轮的外周强行用力拉出齿轮，有可能导致齿轮变形。
注意
齿轮的轴承点检伴随齿轮的拆卸和组装作业。请充分注意不要遗失垫圈等
小部件。
齿轮是精密部件。在作业中发生碰撞或落下等冲击的齿轮有可能产生变
形，请不要使用。
NXTFDR242aS
固定螺钉
扳手
0.88Nm
