QD011-26 3. 安装 FUJI 智能供料器手册 53 3.1.4 使最初的元件对准吸取位置的方法安装料带后，请按照以下方法将最初的元件调整到吸取位置。在此分别说明 W04b/W04f， W08b/W08c/W08f 供料器和其他供料器的调整方法。 W04b/W04f、W08b/W08c/W08f 供料器 1. 请对照料带，设定送料间距。设定方法请参照 "3.6 料带传送间距和传送速度的设定 "…

3. 安装 QD011-26

52 FUJI 智能供料器手册

安装料带后的作业

1. 将料带的最初元件移动到吸取位置（请参考 " 3.1.4 使最初的元件对准吸取位置的方法

"）。

2. 最后，用剪刀剪断供料器前端露出的料带。

備考 : 如果在料带下垂过长的状态下将供料器安装到料站托架上，料带有可能与机器吸嘴相干涉、或

者接触到已贴装的元件。

< 料带安装完成图 >

注意

请务必使用剪刀剪断料带。用手撕扯会导致传送动作不良。

NXTFDR038

䇋⹂䅸᭭ᏺ੠㸼䴶㭘㝰ᰃ৺㹿ℷ⹂ഄᅝ㺙њǄ

᭭ᏺᇐⲪϞ᳝⣁㓱ᯊˈ䇋⹂䅸㸼䴶㭘㝰≵᳝㹿઀ܹ⣁㓱䚼ԡǄ

QD011-26 3. 安装

FUJI 智能供料器手册 53

3.1.4 使最初的元件对准吸取位置的方法

安装料带后，请按照以下方法将最初的元件调整到吸取位置。在此分别说明 W04b/W04f，

W08b/W08c/W08f 供料器和其他供料器的调整方法。

W04b/W04f、W08b/W08c/W08f 供料器

1. 请对照料带，设定送料间距。设定方法请参照 "3.6 料带传送间距和传送速度的设定 "。

•使用开关设定送料间距时，为 1 mm、2 mm 和 4 mm的3种。

•如果是通过 Job 指定的送料间距 8 mm 的运用，请将开关设定为 4 mm。

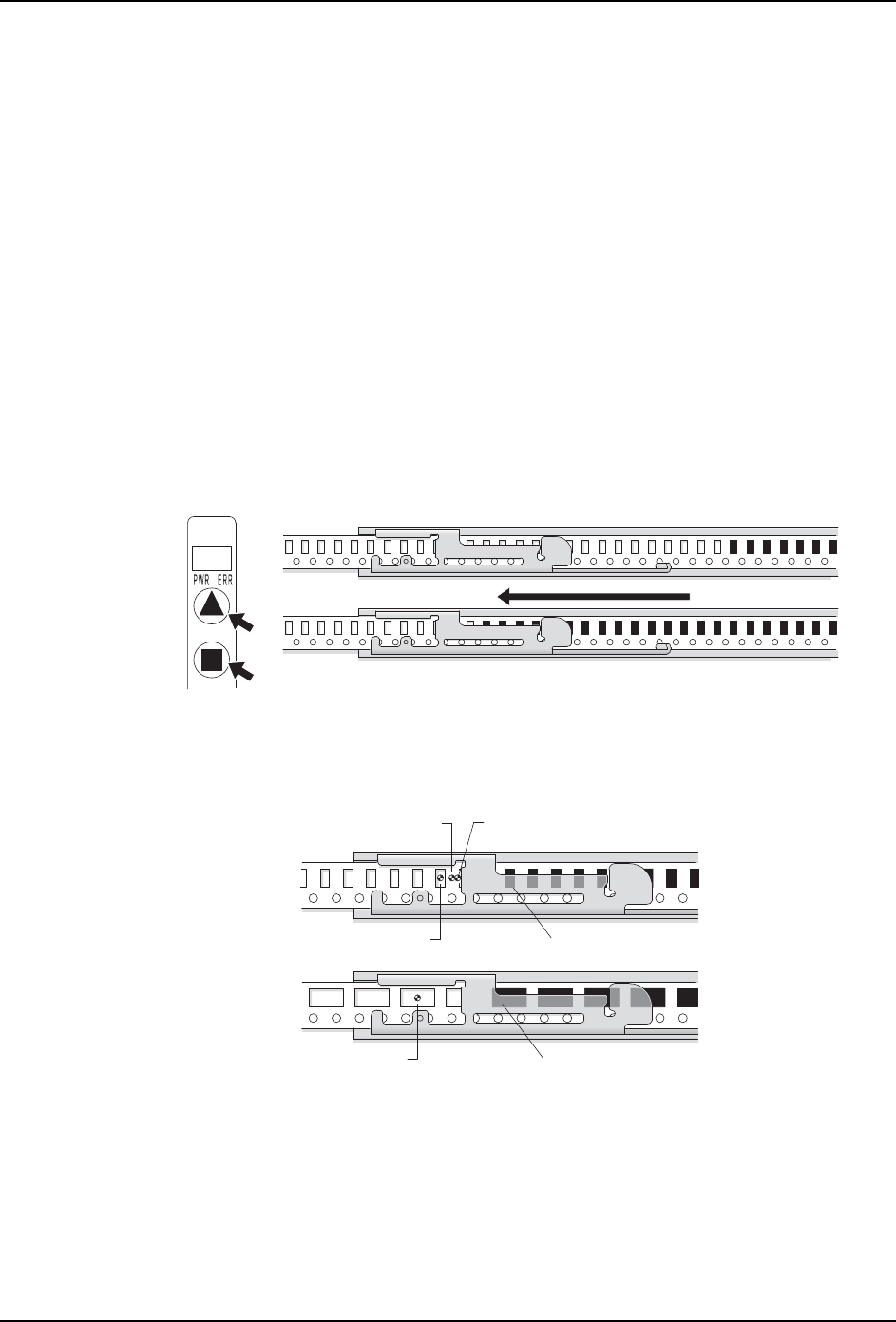

2. 按下前进按钮或者原点对准按钮使料带前进。送料动作根据所选择按钮而发生变化，请

根据料带先导部分（没有元件的部分）的情况分开使用。

a. 前进按钮：

•按住 0.5 秒以上时变成连续高速旋转模式、使料带高速前进。

b. 原点对准按钮：

•按住 0.5 秒以上时变成连续低速旋转模式、使料带低速前进。

3. 目视最初的元件，在其到达吸取位置附近时放开按钮使料带停止前进。料带传送过度

时，请按下后退按钮使其返回。

備考 : 返回料带后，返回部分的表面薄膜会松弛。请按下表面薄膜传送 (FILM）按钮消除松弛。

01NST-1782

਌পԡ㕂3

਌পԡ㕂3 ਌পԡ㕂3

᳔߱ⱘܗӊ

16 7D6

਌পԡ㕂3 ᳔߱ⱘܗӊ

3. 安装 QD011-26

54 FUJI 智能供料器手册

4. 点击前进按钮或原点对准按钮，使料带前进。目视确认最初的元件使料带一点一点地前

进，在满足以下条件的位置使料带停止。

a. 最初元件在料带导盖的开口部位露出一部分、或者到达接近开口部位的位置。

b. 空凹槽的中心处在吸取位置。

5. 料带传送过度时，按下后退按钮使最初元件后退后，再次按下前进按钮或原点对准按

钮，使料带在满足 4. 项条件的位置上停止。

6. 表面薄膜松弛时，请按下表面薄膜传送（FILM）按钮。在按住按钮期间执行表面薄膜的

卷取动作。

7. 将最初元件移动到吸取位置之后，请从料卷安装台上取下供料器、搭载到机器本体上。

᳔߱ܗӊ

01NST-0467a

ᓔষ䚼ԡ
